pengantar
PCB Majelis adalah sebuah proses yang membutuhkan pengetahuan tidak hanya dari komponen PCB dan perakitan, tetapi juga dari dicetak desain papan sirkuit, fabrikasi PCB dan pemahaman yang kuat dari produk akhir. Perakitan papan sirkuit adalah hanya satu bagian dari teka-teki untuk memberikan produk yang sempurna pertama kalinya.
San Francisco Sirkuit merupakan solusi satu atap untuk semua layanan papan sirkuit sehingga kita sering bercokol dengan proses produksi PCB dari desain untuk perakitan. Melalui jaringan yang kuat kami perakitan sirkuit dan manufaktur mitra yang telah terbukti, kami dapat memberikan kemampuan yang paling canggih dan hampir tak terbatas untuk prototipe atau produksi aplikasi PCB Anda. Menyelamatkan diri sendiri kesulitan yang datang dengan proses pengadaan dan berurusan dengan vendor beberapa komponen. Ahli kami akan menemukan Anda bagian terbaik untuk produk akhir Anda.
PCB Assembly Layanan:
Perakitan prototipe cepat-turn
Turn-key perakitan
Parsial perakitan turn-key
perakitan konsinyasi
RoHS compliant perakitan bebas timah
Non-RoHS perakitan
coating konformal
Akhir kotak-membangun dan kemasan
Proses PCB Majelis
Pengeboran ----- Paparan ----- Plating ----- Etaching & melucuti ----- Punching ----- Uji Listrik ----- SMT ----- gelombang solder --- --Assembling ----- ICT ----- Fungsi Pengujian ----- Suhu & Kelembaban Pengujian
Layanan pengujian
X-Ray (2-D dan 3-D)
BGA X-Ray Inspeksi
AOI Testing (Automated Optical Inspection)
Pengujian ICT (In-Circuit Testing)
Fungsional Pengujian (di papan & sistem level)
terbang Probe
kemampuan
Permukaan Gunung Teknologi / Suku Cadang (SMT Majelis)
Melalui-Hole Perangkat / Parts (THD)
Campuran Parts: SMT & THD perakitan
BGA / Micro BGA / uBGA
QFN, POP & timah kurang chip
2800 pin-count BGA
0201/1005 komponen pasif
0,3 / 0,4 pitch
PoP Paket
Flip-chip di bawah-diisi CCGA
BGA Interposer / Stack-up
dan banyak lagi ...
|

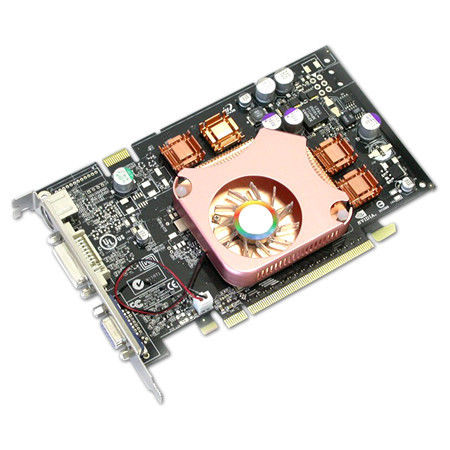

Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Cahaya Tinggi: | perakitan prototipe PCB,manufaktur PCBA |
---|
Layanan Assemlby PCB termasuk:
* Rekayasa Desain Elektronika
* Desain dan Tata Letak PCB
* Fabrikasi PCB Lengkap
Bahan Custom & High Temp
* BGA / LGA, Blind / Buried Vias, Impedansi Terkendali, Pasangan Diferensial
* Produksi dan Kontrol Inventaris
* Bagian Penguncian Pasir, Majelis
* Pengujian & Layanan Kemasan
* Kualitas Electronic / Electro-Mechanical Assembly.
* ESD Safety
Proses Routing - Spesifik untuk setiap pekerjaan
Kepatuhan ROHS
* Kendali Dokumen Lengkap:
- Order Perubahan Rekayasa
- Serialisasi Sidang & Kabel untuk Pelacakan
- Modifikasi Prosedur
- Revisi Kontrol / Cetakan
- Formulir Deviasi
* Permukaan Gunung Teknologi
* Majelis Teknologi Campuran
* Mengolah ulang & Handwiring
Spesifikasi Detil Manufaktur PCB
1 | lapisan | Lapisan 1-30 |
2 | Bahan | CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Berbasis aluminium bahan. |
3 | Ketebalan papan | 0.2mm-6mm |
4 | Ukuran papan max.finished | 800 * 508mm |
5 | Ukuran lubang Min.drilled | 0.25mm |
6 | lebar min.line | 0.075mm (3mil) |
7 | jarak min.line | 0.075mm (3mil) |
8 | Permukaan selesai | HAL, HAL Memimpin bebas, Immersion Gold / Perak / Tin, Hard Gold, OSP |
9 | Ketebalan tembaga | 0.5-4.0oz |
10 | Warna topeng solder | hijau / hitam / putih / merah / biru / kuning |
11 | Pengepakan batin | Kemasan vakum, kantong plastik |
12 | Kemasan luar | kemasan karton standar |
13 | Toleransi lubang | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Sertifikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profil meninju | Routing, V-CUT, Beveling |
Spesifikasi Terperinci Majelis Pcb
1 | Jenis Majelis | TPS dan Thru-hole |
2 | Tipe solder | Solder Paste Air Larut, Timbal dan Bebas Timbal |
3 | Komponen | Passives Down to 0201 Size |
BGA dan VFBGA | ||
Leadless Chip Carries / CSP | ||
Sisi ganda Majelis SMT | ||
Pitch Baik sampai 08 Mils | ||
BGA Repair dan Reball | ||
Bagian Penghapusan dan Penggantian-Layanan Hari Sama | ||
3 | Ukuran Dewan Bare | Terkecil: 0,25x0,25 inci |
Terbesar: 20x20 inci | ||
4 | Format File | Bill of material |
File Gerber | ||
File Pick-N-Place (XYRS) | ||
5 | Jenis Layanan | Turn-Key, Partial Turn-Key atau Consignment |
6 | Komponen Kemasan | Potong Tape |
Tabung | ||
Gulungan | ||
Bagian yang longgar | ||
7 | Putar waktu | 15 sampai 20 hari |
8 | Pengujian | Pemeriksaan AOI |
Pemeriksaan X-Ray | ||
Pengujian di Sirkuit | ||
Tes fungsional |
Kualitas asuransi:
Proses Kualitas kami meliputi:
1. IQC: Kontrol Mutu Masuk (Inspeksi Bahan Masuk)
2. Inspeksi Artikel Pertama untuk setiap proses
3. IPQC: Dalam Proses Quality Control
4. QC: 100% Test & Inspeksi
5. QA: Quality Assurance berdasarkan pemeriksaan QC lagi
6. Pengerjaan: IPC-A-610, ESD
7. Manajemen Mutu berbasis CQC, ISO9001: 2008
Tampilan pabrik:
