Pengujian Prosedur Untuk PCB Dewan
--- Kami melakukan beberapa kualitas meyakinkan prosedur sebelum pengiriman keluar setiap papan PCB. Ini termasuk:
* Inspeksi visual
* Terbang Probe
* Bed kuku
· * Impedansi kontrol
· * Solder-kemampuan deteksi
* Digital mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Rinci Istilah untuk PCB Manufaktur
--- Persyaratan teknis untuk perakitan PCB:
* Profesional Permukaan-mount dan Melalui lubang Teknologi solder
* Berbagai ukuran seperti 1206,0805,0603 komponen teknologi SMT
* ICT (Dalam Circuit Test), FCT teknologi (Fungsional Circuit Test).
* Majelis PCB Dengan UL, CE, FCC, RoHS Persetujuan
* Nitrogen reflow gas teknologi solder untuk TPS.
* Tinggi Standard SMT & Solder Majelis Line
* Kepadatan tinggi papan saling kapasitas teknologi penempatan.
Pengobatan permukaan
HAL bebas timah
Gold Plating (1-30 mikro inch)
OSP
silver Plating
Pure Tin Plating
Immersion Tin
Immersion Emas
Jari emas
Layanan lain:
A) Kami memiliki bahan khusus sebanyak rogers, teflon, Taconic, Fr-4 tg tinggi, Keramik di saham. Selamat Datang di kirimkan pertanyaan Anda.
B) Kami juga menyediakan komponen sourcing, desain PCB, PCB copy, PCB menggambar, perakitan PCB dan sebagainya.
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Cahaya Tinggi: | dipimpin perakitan lampu,perakitan lampu led |
---|

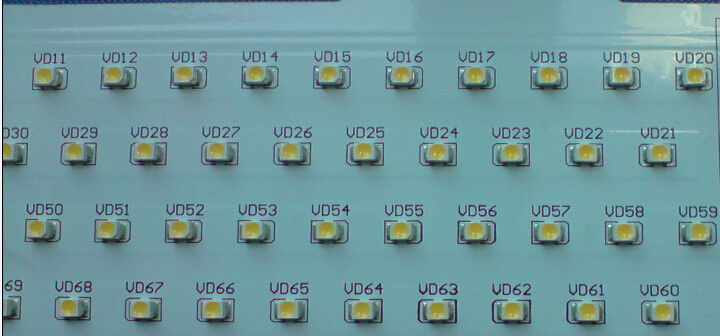

Aluminium High Power LED PCB Majelis / Lead HASL 1.6MM Aluminium LED PCBA
Spesifikasi
1. Panjang Max: 1.8M untuk FR4, 1.5M untuk Aluminium
2. Finish Board Tebal: 0.2mm-5.0 mm (8mil-197mil)
3. Permukaan Selesai: HASL, ENIG, perendaman perak, OSP
4. Flame retardant: 94V-0
5. Membentuk; V-cut, tooling punching, routing CNC,
Kemampuan dan layanan PCB:
1. PCB satu sisi, dua sisi & multi-lapisan (sampai 30 lapisan)
2. Fleksibel PCB (sampai 10 lapisan)
3. Rigid-flex PCB (sampai 8 lapisan)
4. CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Bahan berbasis aluminium.
5. HAL, HAL bebas timbal, Immersion Gold / Silver / Tin, Hard Gold, perawatan permukaan OSP.
6. Printed Circuit Boards adalah 94V0 compliant, dan mematuhi standar IPC610 Class 2 international PCB.
7. Kuantitas berkisar dari prototipe hingga volume produksi.
8. E-Test 100%
Spesifikasi Detil Manufaktur PCB
1 | lapisan | Lapisan 1-30 |
2 | Bahan | CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, |
3 | Ketebalan papan | 0.2mm-6mm |
4 | Ukuran papan max.finished | 800 * 508mm |
5 | Ukuran lubang Min.drilled | 0.25mm |
6 | lebar min.line | 0.075mm (3mil) |
7 | jarak min.line | 0.075mm (3mil) |
8 | Permukaan selesai | HAL, HAL Lead free, Immersion Gold / Silver / Tin, Hard Gold, |
9 | Ketebalan tembaga | 0.5-4.0oz |
10 | Warna topeng solder | hijau / hitam / putih / merah / biru / kuning |
11 | Pengepakan batin | Kemasan vakum, kantong plastik |
12 | Kemasan luar | kemasan karton standar |
13 | Toleransi lubang | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Sertifikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profil meninju | Routing, V-CUT, Beveling |
Aplikasi produk kami:
1.Komputer dan produk yang relevan : Papan daya bergerak, U Disk, antarmuka jaringan, panel
komputer, cameral, mouse tanpa kabel.
2.Home appliance : proyektor pintar / cameral digital, papan frekuensi tinggi. Perekam dan pengulang
papan, papan peralatan audio mobil utama dan papan kontrol.
3.Wire-less communication : papan mobile ,. Papan rekam GPS / arah, telepon nirkabel utama
board, interkom papan utama.
4.LED Lighting : LED drive power, panel lampu LED, sabuk lampu LED.
5.We telah mengkhususkan diri dalam produksi unit kontrol untuk peralatan komersial seperti
alat ukur dan pengujian industri, sistem monitori dan inspeksi, komputer, rumah
alat seperti AC, kulkas, sistem tenaga surya, panas air dan otomotif .
Kontak Person: Miss. aaa
Tel: 86 755 8546321
Faks: 86-10-66557788-2345
