Pengujian Prosedur Untuk PCB Dewan
--- Kami melakukan beberapa kualitas meyakinkan prosedur sebelum pengiriman keluar setiap papan PCB. Ini termasuk:
* Inspeksi visual
* Terbang Probe
* Bed kuku
· * Impedansi kontrol
· * Solder-kemampuan deteksi
* Digital mikroskop metallograghic
· * AOI (Automated Optical Inspection)
Rinci Istilah untuk PCB Manufaktur
--- Persyaratan teknis untuk perakitan PCB:
* Profesional Permukaan-mount dan Melalui lubang Teknologi solder
* Berbagai ukuran seperti 1206,0805,0603 komponen teknologi SMT
* ICT (Dalam Circuit Test), FCT teknologi (Fungsional Circuit Test).
* Majelis PCB Dengan UL, CE, FCC, RoHS Persetujuan
* Nitrogen reflow gas teknologi solder untuk TPS.
* Tinggi Standard SMT & Solder Majelis Line
* Kepadatan tinggi papan saling kapasitas teknologi penempatan.
Pengobatan permukaan
HAL bebas timah
Gold Plating (1-30 mikro inch)
OSP
silver Plating
Pure Tin Plating
Immersion Tin
Immersion Emas
Jari emas
Layanan lain:
A) Kami memiliki bahan khusus sebanyak rogers, teflon, Taconic, Fr-4 tg tinggi, Keramik di saham. Selamat Datang di kirimkan pertanyaan Anda.
B) Kami juga menyediakan komponen sourcing, desain PCB, PCB copy, PCB menggambar, perakitan PCB dan sebagainya.
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | dipimpin perakitan lampu,perakitan lampu led |
---|

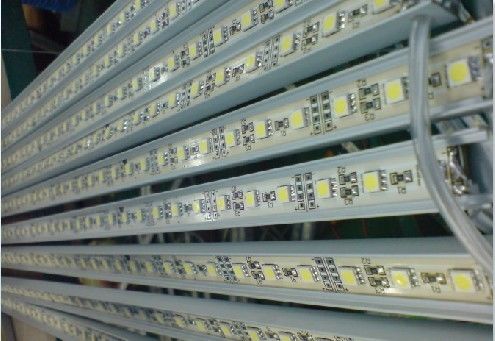

Kualitas tinggi Led PCB perakitan, dipimpin pcba dengan dipimpin lampu (Aluminium berbasis & bahan FR4
Spesifikasi
dipimpin PCB perakitan
1. Layout PCB dan fabrikasi
2. Pengadaan komponen
3. Majelis PCB SMT dan DIP
4. IC pre-program / burning on line
5. High-precision E-Testing meliputi: AOI, ICT, functional test,
6. Tes penuaan untuk semua LED PCBA
Kami dapat memastikan harga terbaik, kualitas bagus, pengiriman cepat dan layanan purna jual terbaik!
Selamat Datang di Huaswin!
Huaswin Electronics adalah produsen PCB & PCB Assembly profesional, berlokasi di Shenzhen, China.
Kami menyediakan layanan fasilitas satu atap: desain PCB, fabrikasi PCB, pengadaan komponen, TPS dan DIP
perakitan, IC pra-pemrograman / pembakaran on-line, pengujian, kemasan anti-statis.
Kemampuan dan layanan PCB:
1. PCB satu sisi, dua sisi & multi-lapisan (sampai 30 lapisan)
2. Fleksibel PCB (sampai 10 lapisan)
3. Rigid-flex PCB (sampai 8 lapisan)
4. CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Bahan berbasis aluminium.
5. HAL, HAL bebas timbal, Immersion Gold / Silver / Tin, Hard Gold, perawatan permukaan OSP.
6. Printed Circuit Boards adalah 94V0 compliant, dan mematuhi standar IPC610 Class 2 international PCB.
7. Kuantitas berkisar dari prototipe hingga volume produksi.
8. E-Test 100%
Spesifikasi Detil Manufaktur PCB
1 | lapisan | Lapisan 1-30 |
2 | Bahan | CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Bahan berbasis aluminium. |
3 | Ketebalan papan | 0.2mm-6mm |
4 | Ukuran papan max.finished | 800 * 508mm |
5 | Ukuran lubang Min.drilled | 0.25mm |
6 | lebar min.line | 0.075mm (3mil) |
7 | jarak min.line | 0.075mm (3mil) |
8 | Permukaan selesai | HAL, HAL Lead free, Immersion Gold / Silver / Tin, Hard Gold, OSP |
9 | Ketebalan tembaga | 0.5-4.0oz |
10 | Warna topeng solder | hijau / hitam / putih / merah / biru / kuning |
11 | Pengepakan batin | Kemasan vakum, kantong plastik |
12 | Kemasan luar | kemasan karton standar |
13 | Toleransi lubang | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Sertifikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profil meninju | Routing, V-CUT, Beveling |
Majelis PCB layanan:
Majelis SMT
Pick atau Tempat Otomatis
Penempatan Komponen Kecil seperti 0201
Fine Pitch QEP - BGA
Inspeksi Optik Otomatis
Melalui lubang
Solder gelombang
Majelis Tangan dan solder
Bahan Sourcing
IC pre-programming / Burning on-line
Fungsi pengujian sesuai permintaan
Tes penuaan untuk papan LED dan Power
Unit perakitan lengkap (termasuk plastik, kotak logam, Coil, perakitan kabel dll)
Desain kemasan
Lapisan konformal
Lapisan pelapis dip-coating dan vertical spray tersedia. Melindungi lapisan dielektrik non-konduktif yang
diaplikasikan pada papan sirkuit tercetak untuk melindungi rakitan elektronik dari kerusakan akibat
kontaminasi, semprotan garam, kelembaban, jamur, debu dan korosi yang disebabkan oleh lingkungan yang keras atau ekstrim.
Saat dilapisi, itu jelas terlihat sebagai bahan yang jernih dan berkilau.
Kotak komplit
Solusi 'Box Build' lengkap termasuk pengelolaan material dari semua komponen, bagian elektromekanis,
plastik, casing dan bahan cetak & kemasan
Metode Pengujian
Pengujian AOI
· Cek pasta solder
· Cek komponen sampai 0201 "
· Cek komponen yang hilang, offset, bagian yang salah, polaritas
Pemeriksaan X-Ray
X-Ray memberikan resolusi resolusi tinggi untuk:
· BGAs
Papan bare
Pengujian di Sirkuit
Pengujian di Sirkuit umumnya digunakan bersamaan dengan AOI yang meminimalkan cacat fungsional yang disebabkan oleh
masalah komponen
· Power-up Test
· Uji Fungsi Lanjutan
Pemrograman Perangkat Flash
· Pengujian fungsional
Spesifikasi Terperinci Majelis Pcb
1 | Jenis Majelis | TPS dan Thru-hole |
2 | Tipe solder | Solder Paste Air Larut, Timbal dan Bebas Timbal |
3 | Komponen | Passives Down to 0201 Size |
BGA dan VFBGA | ||
Leadless Chip Carries / CSP | ||
Sisi ganda Majelis SMT | ||
Pitch Baik sampai 08 Mils | ||
BGA Repair dan Reball | ||
Bagian Penghapusan dan Penggantian-Layanan Hari Sama | ||
3 | Ukuran Dewan Bare | Terkecil: 0,25x0,25 inci |
Terbesar: 20x20 inci | ||
4 | Format File | Bill of material |
File Gerber | ||
File Pick-N-Place (XYRS) | ||
5 | Jenis Layanan | Turn-Key, Partial Turn-Key atau Consignment |
6 | Komponen Kemasan | Potong Tape |
Tabung | ||
Gulungan | ||
Bagian yang longgar | ||
7 | Putar waktu | 15 sampai 20 hari |
8 | Pengujian | Pemeriksaan AOI |
Pemeriksaan X-Ray | ||
Pengujian di Sirkuit | ||
Tes fungsional |
