HDI PCB Dewan

Bahan

FR4, bahan non-halogen, Aluminium Base, Cooper Base, bahan frekuensi tinggi, tebal tembaga foil, 94-V0 (HB), PI Material, TINGGI TG: SL S1000-2, ITEQ: IT180

Pengobatan permukaan

HAL, Immersion Emas, Immersion Tin, Immersion perak, Gold Finger, OSP, HAL (Immersion Emas, OSP, Immersion perak, Immersion Tin) + Finger Emas

Keuntungan

1.PCB pabrik langsung
2.PCB kualitas tinggi
Harga 3.PCB baik
4.PCB waktu cepat
Sertifikasi 5.PCB (ISO / UL E354810 / RoHS)

Kemampuan:

Frekuensi -Tinggi (bahan TACONIC) / TG / Kepadatan / presisi impedansi dikendalikan papan

-Heavy Copper PCB, logam PCB berdasarkan. Keras Emas PCB, Blind & Dimakamkan vias papan,

Halogen Gratis PCB, Aluminium yang didukung Dewan

-gold Jari + HAL & Leadfree HASL PCB, Leadfree PCB kompatibel

Blue BGA HDI PCB Printed Circuit Board Manufacturer dengan Blind Via Burried Vias

Blue BGA HDI PCB Printed Circuit Board Manufacturer with Blind Via Burried Vias

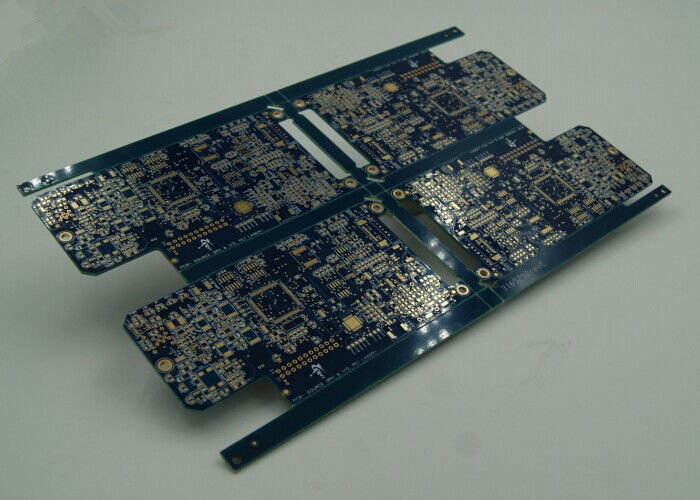

Gambar besar : Blue BGA HDI PCB Printed Circuit Board Manufacturer dengan Blind Via Burried Vias

Detail produk:

Tempat asal:	Cina
Nama merek:	LT Circuit
Sertifikasi:	UL E354810,SGS

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	MOQ tidak
Harga:	Negotiable
Kemasan rincian:	20pcs/vakum tas + ekspor Kemasan
Waktu pengiriman:	5-12Days
Syarat-syarat pembayaran:	T / T, OA, L / C, Western Union
Menyediakan kemampuan:	Sepuluh ribu square meter/bulan

Kontak

Detil Deskripsi produk

Bahan:	FR4	Lapisan:	6 lapisan
Tembaga Tebal:	1 OZ	permukaan Plating:	Immersion Emas
Solder Masker:	biru	silkscreen:	putih
Ketebalan papan:	1,6 mm
Cahaya Tinggi:	Papan sirkuit HDI , solder topeng PCB

Blue BGA HDI PCB Printed Circuit Board Manufacturer dengan Blind Via Burried Vias

Kemampuan PCB

		Prototipe presisi tinggi	Produksi massal PCB
Lapisan Maks		1-28 lapisan	1-14 lapisan
Lebar baris MIN (mil)		3mil	4mil
MIN Line space (mil)		3mil	4mil
Min via (pengeboran mekanis)	Tebal papan ≤1.2mm	0.15mm	0.2mm
	Tebal papan ≤2.5mm	0.2mm	0.3mm
	Tebal papan> 2.5mm	Rangka Aspek≤13: 1	Rangka Aspek≤13: 1
Ransum Aspek		Rangka Aspek≤13: 1	Rangka Aspek≤13: 1
Ketebalan papan	MAX	8mm	7mm
Ketebalan papan	MIN	2 lapisan: 0.2mm; 4 lapisan: 0.35mm; 6 lapisan: 0.55mm; 8 lapisan: 0.7mm; 10 lapisan: 0.9mm	2 lapisan: 0.2mm; 4 lapisan: 0.4mm; 6 lapisan: 0.6mm; 8layer: 0.8mm
Ukuran MAX Board		610 * 1200mm	610 * 1200mm
Ketebalan tembaga maks		0,5-6oz	0,5-6oz
Perendaman Emas / Tumpukan Emas Disepuh		Perendaman Emas: Au, 1-8u " Emas jari: Au, 1-150u " Emas Disepuh: Au, 1-150u " Nikel disepuh: 50-500u "
Lubang tembaga tebal		25um 1mil	25um 1mil
Toleransi	Ketebalan papan	Tebal papan ≤1.0mm: +/- 0.1mm 1.0mm <ketebalan papan≤2.0mm: +/- 10% Ketebalan papan> 2.0mm: +/- 8%	Tebal papan ≤1.0mm: +/- 0.1mm 1.0mm <ketebalan papan≤2.0mm: +/- 10% Ketebalan papan> 2.0mm: +/- 8%
	Garis besar toleransi	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm
	Impedansi	± 10%	± 10%
Pompa topeng MIN Solder		0.08mm	0.10mm
Memasukkan kemampuan Vias		0.25mm - 0.60mm	0.70mm - 1.00mm

Deskripsi

1.Produsen profesional PCB dan PCB perakitan khusus di satu sisi PCB, dua sisi PCB, multilayer PCB, PCB layout dan desain dan perakitan PCB

2. Material Type: FR4, bahan non-halogen, Base Aluminium, Base Cooper, bahan dengan frekuensi tinggi, foil tembaga tebal, 94-V0 (HB), bahan PI, HIGH TG: SL S1000-2, ITEQ: IT180

3. Permukaan perawatan: HAL, Emas Perendaman, Perendaman Timah, Perendaman perak, Jari Emas, OSP, HAL (Perendaman Emas, OSP, Perendaman perak, Timer Perendaman) + Jari Emas

Buta melalui: Ini dari salah satu permukaan ke lapisan dalam manapun.

Dibanjiri Via: via yang ada di antara lapisan dalam. Burried via tidak dapat diakses dari atas atau bawah.

Keuntungan

Pabrik 1.PCB secara langsung
2.PCB berkualitas tinggi
Harga bagus 3.PCB
Waktu cepat 4.PCB
Sertifikasi 5.PCB (ISO / UL E354810 / RoHS)
