Prototipe PCB Dewan

Jenis bahan:

FR4, bahan non-halogen, Aluminium Base, Cooper Base, bahan frekuensi tinggi, tebal tembaga foil, 94-V0 (HB), PI Material, TINGGI TG: SL S1000-2, ITEQ: IT180

Permukaan pengobatan: HAL, Immersion Emas, Immersion Tin, Immersion perak, Gold Finger, OSP, HAL (Immersion Emas, OSP, Immersion perak, Immersion Tin) + Finger Emas

Aplikasi

PCB diterapkan untuk berbagai industri berteknologi tinggi seperti: LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, dll. Dengan kerja tak henti-hentinya dan usaha untuk pemasaran, produk ekspor ke Amerika, Kanada, Eropa kabupaten, Afrika dan negara-negara Asia-Pasifik lainnya.

FAQ

Apa tersedia ukuran lubang?

14 mils 150 mils - 1 mil bertahap
150 mils ke 200 mils - 5 bertahap mil
di atas 200 mils - lubang akan diarahkan keluar
Kami hanya menggunakan latihan dalam satuan imperial. File disampaikan dalam satuan metrik (mm) akan dikonversi ke unit imperial (mils) dan dibulatkan ke mil berikutnya.

Aku digunakan untuk merancang dalam satuan metrik sementara website ditentukan dalam satuan imperial. Apakah ada grafik konversi yang dapat saya lihat?

Ketika meminta kutipan online, bentuk kutipan dapat menangani unit mm serta inci untuk dimensi.

Bagaimana cara menentukan internal yang guntingan / penggilingan di desain saya?

Semua intern guntingan / slot / penggilingan harus ditentukan pada lapisan yang sama adalah garis papan. Minimum yang routable ukuran slot adalah 32 mils. Selama waktu pemesanan, sebutkan persyaratan ini di bagian "Permintaan Khusus" sehingga insinyur CAM kami menyadari hal itu. Ini bukan sesuatu yang sering kita temui - sehingga ada kemungkinan kita bisa mengabaikan hal itu. Pastikan itu kita kenal.

Pergantian cepat Prototipe PCB papan Multi Layer meninju lapisan hijau 16 HAL / ENIG

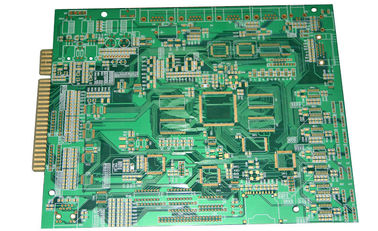

Gambar besar : Pergantian cepat Prototipe PCB papan Multi Layer meninju lapisan hijau 16 HAL / ENIG

Detail produk:

Place of Origin:	China
Nama merek:	SYF
Sertifikasi:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Model Number:	SYF-003

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	100PCS
Harga:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH CARDBOARD CARTON
Delivery Time:	5-8 DAYS
Payment Terms:	T/T,L/C,D/P,O/A,WEST UNION,PAYPAL
Supply Ability:	2 MILLION PCS PER MONTH

Kontak

Detil Deskripsi produk

Material:	FR4/FR1/FR2/CEM-1/CEM-2/ Metal Core	Solder Mask:	Green/Yellow/Red/Black
Quality:	100% E-TEST	Service:	PCB, PCBA, OEM, ODM
Surface Finish:	HASL, OSP, ENIG, HAL, Immersion Tin, Immersion Silver
Menyoroti:	prototipe papan sirkuit cetak , cepat prototipe PCB

Aktifkan Cepat Prototipe PCB Dewan Multi Layer Punching Green 16 Lapisan HAL / ENIG

Deskripsi:

Pelayanan yang terbaik dengan respon cepat selalu tersedia bagi pelanggan kami.
Sertifikasi ISO9001: 2008, UL, CE, ROHS, REACH, HALOGEN-GRATIS adalah bertemu.
Canggih peralatan produksi yang diimpor dari Jepang dan Jerman, seperti PCB Laminasi Machine, mesin bor CNC, garis Auto-PTH, AOI (Automatic Optic Inspection), Probe Flying Machine dan sebagainya.
jaminan kualitas dan layanan purna jual yang profesional.
BGA, Blind & Vias Dikuburkan dan impedansi Pengendalian diterima.

DETAIL PRODUK'S
Bahan baku	FR-4 (Tg 180 tersedia)
lapisan Hitungan	8-Layer
Dewan Tebal	1.6mm
Tebal tembaga	2.0oz
permukaan Finish	ENIG (elektroles Nickel Perendaman Emas)
Topeng solder	hijau
silkscreen	putih
Min. Melacak Lebar / Spasi	0,075 / 0.075mm
Min. Ukuran lubang	0.25mm
Lubang Dinding Tembaga Tebal	≥20μm
Pengukuran	300 × 400mm
Pengemasan	Batin: Vacuum-dikemas dalam bal plastik lembut Outer: Karton Kardus dengan tali ganda
Aplikasi	Komunikasi, mobil, sel, komputer, medis
Keuntungan	Harga kompetitif, Pengiriman Cepat, OEM & ODM, Sampel Gratis,
Persyaratan Khusus	Terkubur Dan Blind Via, Impedansi Control, Via Plug, BGA solder Dan Goldfinger Apakah Diterima
sertifikasi	UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-GRATIS

KEMAMPUAN PRODUKSI PCB
Rekayasa proses	item	manufaktur Kemampuan
Memecahkan dlm lapisan tipis	Ketebalan	0,2 ~ 3.2mm
Jenis produksi	lapisan Hitungan	2L-16L
cut Laminasi	Max. Ukuran Panel kerja	1000 × 1200mm
Lapisan dalam	Inti Tebal internal	0,1 ~ 2.0mm
	Lebar internal / spasi	Min: 4 / 4mil
	Tebal Copper internal	1.0 ~ 3.0oz
Dimensi	Dewan Toleransi Tebal	± 10%
Dimensi	interlayer Penyelarasan	± 3mil
Pengeboran	Pembuatan Ukuran Panel	Max: 650 × 560mm
	pengeboran Diameter	≧ 0.25mm
	Lubang Diameter Toleransi	± 0.05mm
	Lubang Posisi Toleransi	0.076mm ±
	Min.Annular Cincin	0.05mm
PTH + Panel Plating	Tebal tembaga lubang Dinding	≧ 20um
PTH + Panel Plating	Keseragaman	≧ 90%
Lapisan luar	jalur Lebar	Min: 0.08mm
Lapisan luar	track Spasi	Min: 0.08mm
pola Plating	Selesai Copper Tebal	1oz ~ 3oz
Eing / Flash Emas	nikel Tebal	2.5um ~ 5.0um
Eing / Flash Emas	emas Tebal	0.03 ~ 0.05um
Topeng solder	Ketebalan	15 ~ 35um
Topeng solder	Solder Masker Bridge	3mil
Legenda	Lebar baris / spasi baris	6 / 6mil
Jari emas	nikel Tebal	≧ 120u "
Jari emas	emas Tebal	1 ~ 50U "
Hot Tingkat Air	Tin Tebal	100 ~ 300U "
Rute	Toleransi Dimensi	± 0.1mm
	Ukuran Slot	Min: 0.4mm
	cutter Diameter	0.8 ~ 2.4mm
meninju	garis Toleransi	± 0.1mm
meninju	Ukuran Slot	Min: 0.5mm
V-CUT	V-CUT Dimensi	Min: 60mm
	Sudut	15 ° 30 ° 45 °
	Tetap Toleransi Tebal	± 0.1mm
beveling	beveling Dimensi	30 ~ 300mm
Uji	pengujian Tegangan	250V
Uji	Max.Dimension	540 × 400mm
impedansi Kontrol	Toleransi	± 10%
aspek Jatah		12: 1
Ukuran Laser Drilling		4mil (0.1mm)
