Tinggi efisien Multi - lapisan PCB pengujian peralatan / X-ray peralatan inspeksi

High Efficient Multi - Layer PCB Testing Equipment / X-ray Inspection Equipment

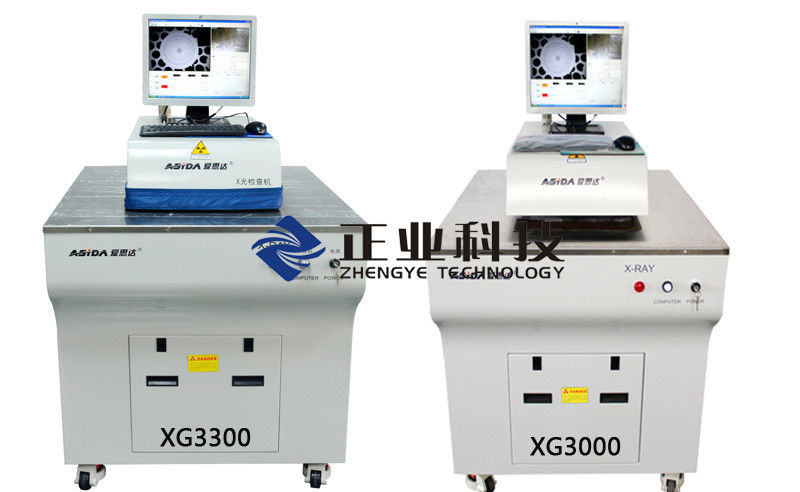

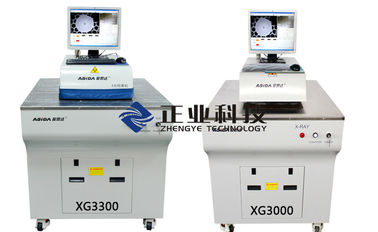

Gambar besar : Tinggi efisien Multi - lapisan PCB pengujian peralatan / X-ray peralatan inspeksi

Detail produk:

Tempat asal:	Cina
Nama merek:	Asida
Nomor model:	XG3300 / XG3000

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set / set
Harga:	Negotiation
Kemasan rincian:	Kayu karton
Waktu pengiriman:	Negosiasi
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Negosiasi

Kontak

Detil Deskripsi produk

Measuring accuracy:

50μm

Resolution:

21 lp / mm

Efficiency:

1～3PCS/min

Radiation leak:

≤0.5μSV/h

Cahaya Tinggi:

sirkuit pengujian peralatan papan

PCB Test Equipment

X-ray Inspection Machine untuk multi-lapisan PCB / PCB X-ray peralatan inspeksi

Atribut produk:

Nama Produk	X-ray Inspection Machine
Merek nama:	ASIDA
Nomor model:	XG3000
Tempat asal:	Cina
Kemasan rincian:	Kayu karton

PENGGUNAAN

Mengamati dan mengukur posisi lubang pada PCB, untuk memeriksa apakah lubang

antara lapisan melenceng, berbagai bersyarat pengukuran dapat

dilakukan pada gambar, termasuk jarak dari pusat lingkaran untuk

lain, dari satu titik ke titik lain, lingkaran area, dll, dan membuat penilaian pra-set

parameter.

STANDAR-COMPLIANT

JB/T5054, JB/T5055-2001 mekanis desain standar

Persyaratan ergonomis EN13861-2002;

Persyaratan keselamatan listrik GB19517-2004;

GB18871-2002 radiasi pengion perlindungan dan keselamatan

radiasi sumber dasar standar;

Persyaratan spesifikasi IPC-A - 600G Dewan kualitas yang dapat diterima.

X-Ray inspeksi mesin fitur

1, presisi:

① Adopting disegel mikro fokus X-ray tabung dan sistem pencitraan kualitas tinggi;

② Mengambil berbagai gambar pengolahan dan mengukur teknik.

2, efisien: Real-waktu pengamatan, visual navigasi dan positioning.

3, teknologi perlindungan keselamatan: mengambil Triple (disegel mikro fokus X-ray tabung, semi tertutup memimpin struktur pelindung dan double-memimpin karet pelindung tirai).

X-Ray inspeksi mesin klien:

ITEM		XG3000	XG3300
Akurasi	① Mengukur akurasi	50μm
	② Resolusi	21 lp/mm
	③ pengamatan menargetkan persis
Efisiensi	1 ~ 3PCS/min
Objek		≤26 lapisan PCB	≤22 lapisan PCB
Kebocoran radiasi		≤0.5μSV / h
Dimensi		1040 * 855 * 1510 mm
Berat badan		130kg

Tinggi efisien Multi - lapisan PCB pengujian peralatan / X-ray peralatan inspeksi
