Tunggal PCB Sided

Pengantar:

Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.

Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.

Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).

Bahan:

Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.

Struktur:

Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.

Proses produksi:

Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi

Aplikasi

Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial

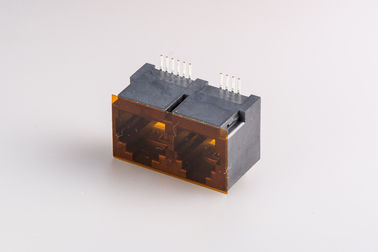

4P4C + 6P6C Double Port SMT RJ11 Jack, Konektor Plastik RJ11 Modular Full Plastic

Gambar besar : 4P4C + 6P6C Double Port SMT RJ11 Jack, Konektor Plastik RJ11 Modular Full Plastic

Detail produk:

Tempat asal:	GuanDong, Cina (Daratan)
Nama merek:	PHCONN
Sertifikasi:	ISO9001 : 2008 , SGS , RoHs
Nomor model:	1052-206012

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	500 PC
Harga:	USD 0.15 ~ 0.5 PCS
Kemasan rincian:	70 pcs dalam 1 baki, 36 baki (2500pcs) dalam karton;
Waktu pengiriman:	7 - 10 Hari Kerja
Syarat-syarat pembayaran:	L / C, D / A, D / P, T / T
Menyediakan kemampuan:	5.000.000 PCS / Bulan

Kontak

Detil Deskripsi produk

Berlapis emas:	Fu ", 1u", 3u ", 6u", 15u ", 30u", 50u "	Aplikasi:	PCB
Paten NO:	201520126620.x	Produk utama:	Soket Magjack, RJ45 Jack, RJ45, RJ45, rj45
Proyek aplikasi:	Jaringan Solusi	OEM/ODM:	Service Design Service yang Disetujui Menawarkan Label Pembeli yang Ditawarkan
warna:	Hitam, kuning, pilihan bule	Jenis:	Konektor SMD
Menyoroti:	Jack Data Rj45 , Jack Modular Telepon

RJ45 Female Connector 4P4C + 6P6C Double Port SMT Modular Jack dan Full Plastic

Spektakuler

Seri	SMD RJ11 Female Jack
Jenis Konektor	Konektor Wanita RJ11
Jenis Pemasangan	Thru-Hole
Orientasi	Atas Enter
Penghentian	Pateri
Warna LED	Tanpa
Perisai	Tidak ada perisai

CATATAN:

LISTRIK:

1. TEGANGAN RATA-RATA: 125 VAC RMS.
2. PENILAIAN LANCAR: 1.5 AMP.
3. KONTAK RESISTAN: 50 miliohms maks.
4. RESISTAN INSULASI: 500 megohms min @ 500V DC.
5. DIELECTRIC WITHSTANDING
RESISTAN: 1000V AC RMS 50Hz. 1min.

MEKNIS:

1. BAHAN PERUMAHAN: glass filled polyester (UL94V-0).
2. KONTAK MATERIAL: perunggu fosfor T = 0,46mm (C5 100).
3. PLATING: glod plating over nikel.
4. DURRABILITY: 750 siklus min.
5. PCB RETENTION PRA-SOLDER: 1 LB min.
6. PCB RETENTION POST-SOLDER: 10 LB min.

LINGKUNGAN:

1. PENYIMPANAN: -40 ℃ TO + 85 ℃.
2. OPERASI: 0 ℃ TO 70 ℃
3. WAVE SOLDER TEMPERTURE: 230-250 ℃ (5-10 detik)

MATERI DENGAN PLUG MODULAR YANG TERKAIT DENGAN FCC BAGIAN F.

Gambar

4P4C + 6P6C Double Port SMT RJ11 Jack, Konektor Plastik RJ11 Modular Full Plastic

(Puskesmas)

Mengapa Memilih PengHui?

Kualitas:

Pemimpin Dunia pemasok konektor RJ45 Connector dan PCB Terpadu

Kecuali plating, Dari Design tooling, stamping, injection molding, assemble,

Pengujian, pengepakan. Semua langkah dilakukan sendiri. Jadi kita bisa mengontrol kualitasnya.

Diproduksi di bawah kontrol ketat	Kepatuhan RoHS
ISO 9001: 2008	OEM untuk PULSA
UL sertifikasi	Kebijakan Lingkungan Aktif
Mencapai Cetitifaction	Setiap modul diuji 3 kali (tidak hanya batch yang diuji)

Patokan harga

Biaya hanya 35% ~ 60% Pulse, Wurth (Midcom), Bothhand Belfuse, Tyco, Halo, .... Dll

Semua langkah itu dilakukan sendiri. Jadi kita bisa mengendalikan biayanya
PHC memiliki lebih dari 30 unit peralatan otomasi hingga produk sebanyak mungkin
PHC terdiri dari 3 subordinasi, yang sebagian terletak di Hunan, Hubei, Guangdong.
Dengan skala produksi yang besar, kita bisa mencapai pengurangan biaya paling banyak

Produksi & Pengujian

PHC memiliki lebih dari 30 unit peralatan otomasi hingga produk sebanyak mungkin
PHC Setiap RJ45 Magnetik diuji 3 kali (tidak hanya uji batch)
PHC Setiap bagian SMT menggunakan pengujian dan pengemasan Otomasi.

Layanan

PHC Menawarkan layanan pra-penjualan & purna jual yang baik & dukungan teknis yang kuat

1. Proyek Baru: Dukungan teknis dan ideal yang kuat mendukung desain baru Anda

2. Proyek yang ada: Cobalah untuk membantu pelanggan menghemat biaya untuk menawarkan produk berkualitas

Dan menghemat waktu.

3. Sampel Gratis: 3-5 PCS dari setiap nomor bagian.

4. Biaya Pengiriman: Kita bisa mendapatkan 80% off dari DHL / UPS / TNT / FedEx, menjaga keamanan dan cepat.

5. Keluhan pelanggan: 24-48 jam balasan 8D laporan.

6. Garansi: 24 bulan (Merchandise dijanjikan akan segera dikembalikan, diganti,

Atau perbaikan kit jika pelanggan tidak puas)

Waktu Timbal

Dengan Popularitas 450 Pekerja yang tersebar di 4 perusahaan subsidiari, PHC dapat menawarkannya

Tercepat
Timbal waktu, dan kasus tertentu sesuai situasi.

Kasus.1	persediaan	25%
Kasus.2	3-4 minggu	70%
Kasus.3	5-6 minggu	5%

Desain & kekuatan teknis

Kami memiliki lebih dari 20 tahun pengalaman di industri konektor insinyur dapat mendukung

Proyek baru anda Rancang waktu perkakas baru: 30-45 hari kerja

PHC dipatenkan produk di Cina

Ingin Menjadi Pemasok dan Pendukung Terbaik Anda di Konektor Lan Anda
