Pengantar:
Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.
Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.
Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).
Bahan:
Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.
Struktur:
Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.
Proses produksi:
Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi
Aplikasi
Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Cahaya Tinggi: | cepat berbalik pcb fabrikasi,cepat berubah papan sirkuit tercetak |
---|

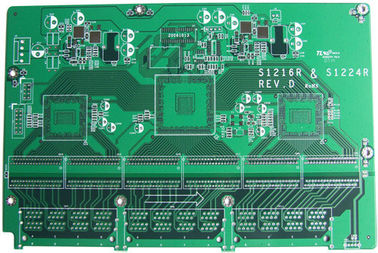

Satu Sided PCB Reverse Engineering CEM-3 Proyek Dengan OSP, Aktifkan Cepat Circuit Boards
Detail cepat
PCB Jenis: | Cepat Prototip Hidupkan PCB |
lapisan: | 1 lapisan |
Min .Line Lebar / Space: | 3mil / 3mil |
Min. Via Diameter: | 0.3mm |
Finish Tebal: | 1.6mm |
Permukaan Finish: | OSP |
Ukuran: | 100 * 55mm |
Bahan: | FR4-1.6MM |
Warna: | hijau |
Aplikasi: | pengawas |
Deskripsi
Kami adalah produsen papan sirkuit cetak satu atap, menyediakan jasa fabrikasi PCB untuk tunggal, ganda atau multi-layer PCB dalam volume rendah dan tinggi-volume produksi dalam jumlah dengan berbagai bahan dan pilihan teknologi.
Memanfaatkan desain dan perakitan layanan kami dalam sistem produksi turnkey, kami dapat menyediakan biaya rendah PCB manufaktur dengan kualitas tertinggi. Menggunakan berbagai metodologi pemeriksaan untuk memastikan fungsi dari produk akhir. Kami menawarkan penuh Spec, kuantitas dicetak papan sirkuit kecil dan Custom Spec PCB berbelok cepat. Selain itu, kami adalah penyedia utama papan sirkuit cetak untuk Militer / Aerospace / Pertahanan / Medis dan Industri komersial.
Kemampuan teknis
Jumlah lapisan | 1, 2, 4 atau 6, sampai dengan 36 lapisan |
jumlah pesanan | 1 500.000 |
bentuk Dewan | Persegi panjang, bulat, slot, guntingan, kompleks, tidak teratur |
Jenis papan | Kaku, fleksibel, kaku-fleksibel |
bahan papan | FR4 kaca epoxy, FR4 Tg Tinggi, RoHS; Aluminium, Rogers, dll |
pemotongan papan | Geser, V-skor, tab-dialihkan |
ketebalan papan | Flex, 0,2 ~ 6,0 mm, 0,01 ~ 0,25 " |
berat tembaga | 1,0, 1,5, 2,0 Oz |
Topeng solder | Dua sisi LPI hijau, juga mendukung merah, putih, kuning, biru, hitam |
sutra layar | Dua sisi atau satu sisi putih, kuning, hitam, atau negatif |
sutra layar min lebar garis | 0,006 "atau 0.15mm |
dimensi papan Max | 45 x 45 "atau 114 x 114 cm |
Min jejak / gap | 0.004 ", 0.1mm, atau 4 mils |
diameter lubang bor min | 0,006 ", 0.15mm, atau 6 mils |
permukaan akhir | HASL, Nickle, Imm Emas, Imm Tin, Imm Silver, OSP dll |
toleransi ketebalan papan | ± 10% |
toleransi berat tembaga | ± 0,25 oz |
Slot lebar minimal | 0,12 ", 3.0 mm, atau 120 mils |
kedalaman V-skor | 20-25% dari ketebalan papan |
Berlapis melalui lubang-lubang | iya nih |
lubang wastafel | iya nih |
Format desain berkas | Gerber RS-274X, 274D, Elang dan AutoCAD DXF, DWG |
PCB Arus Produksi Bagan
Prosedur pengujian
Kami melakukan beberapa prosedur jaminan kualitas sebelum pengiriman keluar setiap papan PCB. Ini termasuk:
Cepat kali gilirannya menyebabkan
Untuk produksi PCB, kami dapat menyediakan 2 sampai 7 hari berbalik kali. Untuk PCB multilayer, waktu penyelesaian tercepat tergantung pada jumlah lapisan dan kuantitas.
Jaminan layanan
Kami pastikan untuk melayani setiap pelanggan secara profesional, jujur dan ramah untuk yang terbaik dari kemampuan kita. Kami akan dengan senang hati kembali bekerja proyek Anda jika proyek Anda tidak 100% memuaskan.
Dapatkan kutipan cepat sekarang
Dengan mengirimkan tagihan bahan, file Gerber termasuk gambar perakitan dan kita akan memiliki kutipan kembali kepada Anda dalam beberapa jam. Dengan Shenzhen hengda tidak pernah ada biaya tersembunyi dan harga kami sangat kompetitif dan wajar.
