Ganda PCB Sided

  • Presisi tinggi Ganda PCB Sided pemasok
  • Presisi tinggi Ganda PCB Sided pemasok

pengantar


Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan


Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

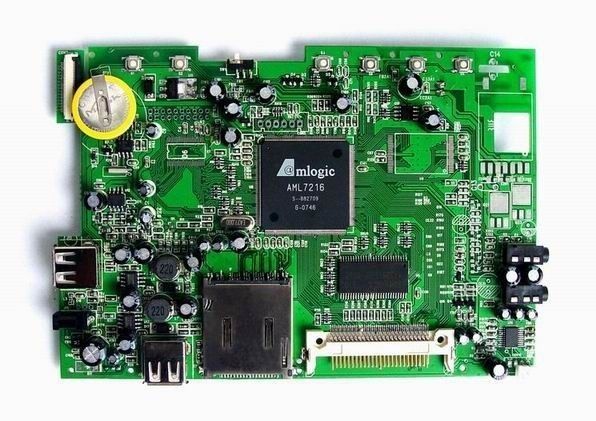

Dua papan PCB sisi untuk motherboard, sirkuit perakitan papan

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

Gambar besar :  Dua papan PCB sisi untuk motherboard, sirkuit perakitan papan

Detail produk:

Tempat asal: Cina
Nama merek: Pacific PCB
Sertifikasi: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Nomor model: Pacific 001
Bahan dasar: FR-4
Tembaga Tebal: 1oz
Ketebalan papan: 1.2mm
Permukaan Finishing: HASL

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1pc
Harga: Negociation
Kemasan rincian: Kemasan vakum
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T / T, kartu kredit, deposit langsung, paypal
Menyediakan kemampuan: 1.000.000 kaki persegi / bulan
Detil Deskripsi produk

Dua papan PCB sisi untuk motherboard, sirkuit perakitan papan

spesifikasi

Papan PCB 1.Double-side
2.HASL permukaan finishing
Waktu pengiriman 3.short
Agar 4.small yang vailabe
5.OEM disediakan

Cara mendapatkan kutipan dari saya?
Dalam rangka untuk memungkinkan saya untuk membuat Anda sebuah kutipan, tolong berikan saya informasi di bawah ini.
1. PCB File
Kirimkan saya file PCB Anda dalam file Gerber, .pcb atau berkas .pcbdoc melalui email (sales@pcb-pacific.com).
2. Tersedia Bahan PCB Base:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, Aluminium 1.6mm
3. Tersedia Copper Tebal:
0.5oz, 1oz, 2oz, 3oz, 4oz
Pengobatan 4. Permukaan
Immersion Emas Lebih Nickle, HASL Timbal Gratis, OSP
5. Warna yang tersedia untuk Solder Mask dan Top Overlay (Component Legenda)
Hijau, Biru, Merah, Hitam, Putih
Salah satu contoh spesifikasi umum untuk PCB adalah sebagai berikut:
FR4 1.6mm, ROHS, 1 / 1oz, Immersion Emas lebih Nickle, Hijau Solder Mask, White Top Overlay
Timbal Waktu:
Untuk prototipe jumlah kecil, dibutuhkan sekitar 3 ~ 4 hari bagi kita untuk kapal barang keluar.
Untuk beberapa PCB dan batch yang keras produksi, dibutuhkan sekitar 7 hari untuk pengiriman.
Untuk perakitan PCB, dibutuhkan sekitar 10 hari untuk pengiriman.
Hubungi kami:
Masalah atau pertanyaan, jangan ragu untuk menghubungi saya melalui email.
Setiap email Anda akan membaca dengan seksama, saya melihat ke depan untuk pesan Anda.

• HDI Printed Circuit Board
Pacific PCB adalah sebuah perusahaan produksi terkemuka khusus dalam memproduksi jumlah kecil dan beragam prototipe PCB. Kami mengelola cepat waktu-ke pasar untuk standar untuk jaminan kualitas.

• Kemampuan Umum Manufaktur

Kategori Deskripsi Kemampuan
Format file yang Gerber file-disukai 274-X, 274-D, DPF, ODB ++
file drill X & Y koordinat, dengan ukuran alat disertakan
Ukuran Max. dimensi selesai 580mm x 800mm - Single / Double-sided
550mm x 800mm - Multilayer
Dewan Tebal Standar 1.6mm ± 10%
Min. Single / Double-sided: 0.2mm ± 0.1mm
4-lapisan: 0.4mm ± 0.1mm
6-layer: 0.6mm ± 0.1mm
8-Layer: 1.0mm ± 0.1mm
10-lapisan: 1.0mm ± 0.12mm
12-lapisan: 1.2 mm ± 0.12mm
...
32-lapisan: 4.0mm ± 0.4mm dan di atas
Max. 6.3mm ± 10%
Busur dan memutar <7/1000
Tembaga Outer Cu berat badan 1oz ~ 10oz
Berat Batin Cu wight 1 / 3oz ~ 6oz
Bahan laminasi FR4 (High TG, bebas halogen), FR5, ISOLA (FR408,370HR), TEFLON, polimida, ROGERS (RO4003, RO4350, RO4450), plat aluminium (Single, Double-sided)
FR4 Tebal 1.6mm
Tinggi TG FR4 (170 deg C) 1.6mm
Dewan Cutting Max. jumlah lapisan 32
Min. ketebalan lapisan dalam (ketebalan Cu dikecualikan) 0.07mm
Pengeboran Min. ukuran 0.1mm
Max. ukuran 6,0
bor Deviasi ± 0,002 "(0.050mm)
toleransi lubang PTH ± 0,003 "(0.075mm)
toleransi lubang NPTH ± 0,002 "(0.050mm)
Angle of Countersink 80 °, 90 °, 100 °, 120 °
plating Min. ukuran lubang 0,0008 "
aspek rasio 20
Etsa Melacak toleransi lebar ± 20%
Min. jejak lebar / ruang (1oz selesai Cu berat mulai dari 1 / 3oz) 0,003 "/ 0,003" (0.08mm)
Min. jejak lebar / ruang (1oz selesai Cu berat mulai dari 1 / 2oz) 0.004 "/ 0,004" (0.1mm)
Min. jejak lebar / ruang (2oz selesai Cu berat badan) 0,005 "/ 0,005" (0.127mm)
Min. jejak lebar / ruang (3oz selesai Cu berat badan) 0,008 "/ 0,008" (0.2mm)
Min. jejak lebar / ruang (4oz selesai Cu berat badan) 0,012 "/ 0,012" (0.3mm)
Lapisan bagian dalam Min. ruang dari pengeboran pola batin 0.1mm
Min. ruang dari cincin annular pola batin 0.1mm
Layer-to-lapisan pendaftaran ± 0,003 "(0.08mm)
Topeng solder Warna hijau, hijau muda, matte hijau, putih, ekstrim putih, hitam, matte hitam, coklat tua, kuning, merah, biru, transparan
Min. solder mask izin 0,003 "
Ketebalan 0,0004 "
silkscreen Warna Putih, hitam, kuning, merah, biru, hijau
Min. jejak lebar 0,005 "
Min. ukuran 0,028 "/ 0,028"
Uji listrik AOI Y
Terbang Probe Tester Y
Controlled Impedansi Toleransi ± 10%
impedansi tester Tektronix TDS8200
Rute End Mills Uji ± 0.15mm (0,006 ")
CNC Toleransi ± 0.15mm (0,006 ")
Kedalaman V-Cut ± 0.1mm (0.004 ")
sudut deviasi V-cut ± 0.1mm (0.004 ")
Semi-lubang Y
permukaan Finish HASL, HASL pb gratis, perendaman emas, perak perendaman, pencelupan timah, OSP (Entek), S / G plating, ENEPIG, G / F plating, karbon ...
Vias buta dan Dimakamkan 3 + N + 3 Y
Resin, tinta lubang-mengisi, PTH Y
Lainnya UL Cert. Y
ISO Cert. ISO9001 / ISO14001 / RoHS

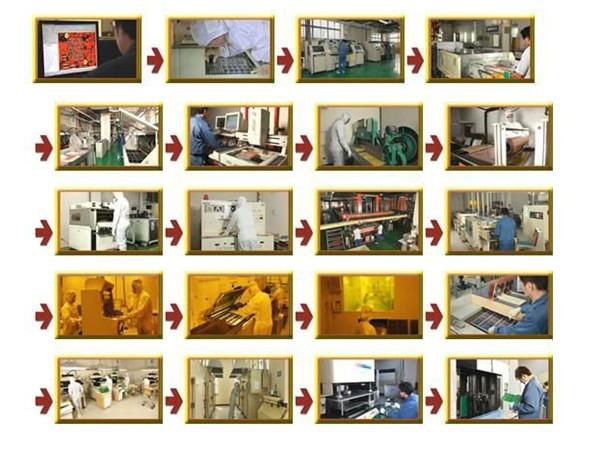

Pabrik transparan Pacific PCB memungkinkan pelanggan kami untuk menyaksikan proses produksi PCB!
