Ganda PCB Sided

pengantar

Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan

Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

Benar ganda Konversi High Frequency online UPS 1000VA / 800W dengan 6 IEC Outlet

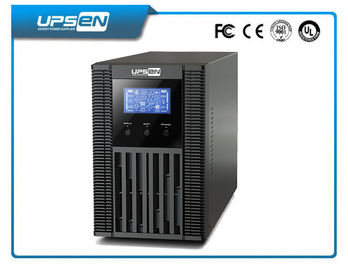

Gambar besar : Benar ganda Konversi High Frequency online UPS 1000VA / 800W dengan 6 IEC Outlet

Detail produk:

Place of Origin:	China
Nama merek:	UPSEN
Sertifikasi:	CE, ISO, RoHS
Model Number:	Green Star Series 1-3Kva

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	5pcs
Harga:	negotiable
Packaging Details:	Cartons & Wooden Pallet
Delivery Time:	7-15 Days
Payment Terms:	T/T, LC, WU, Money Gram etc
Supply Ability:	50,000pcs/Month

Kontak

Detil Deskripsi produk

Type:	Offline	Output Power Factor:	0.8
Phase:	Single Phase	Protection:	Over Load/Current/Voltage, Short Circuit etc
Display:	Digital LCD Display	H.S. Code:	8504402000
Menyoroti:	up pemasok online , industri sistem up

Benar ganda Konversi High Frequency online UPS 1000VA / 800W dengan 6 IEC Outlet

Fitur utama

• Ture Online dan teknologi Double Konversi
• 1000VA UPS inbuilt 2 lembar Baterai 12V 9AH

• Pure Sine Wave gelombang keluaran
• Mikroprosesor kontrol mengoptimalkan kehandalan
• Masukan koreksi faktor daya
• faktor daya output 0,8
• Lebar tegangan input (110 V - 300 V)
• Modus Converter tersedia
• mode ECO untuk hemat energi
• Generator kompatibel
• ekspansi kapasitas Charger untuk 6A untuk model jangka panjang
• Cerdas SNMP bekerja dengan baik dengan baik USB atau RS-232 bersama-sama
• Layar Komprehensif memungkinkan pemantauan mudah dan akses status UPS

Aplikasi:

Komputer, PC, Server, Data Kamar, Telecom, Komunikasi, Lalu Lintas, Bank System, ATM

Kantor Pajak, Sekolah dll

Spesifikasi teknis

GREEN STAR ONLINE UPS SELEKSI GUIDE
MODEL		G1K (L)	G2K (L)	G3K (L)
TAHAP		Fase tunggal dengan ground
KAPASITAS		1000 VA / 800 W	2000 VA / 1600 W	3000 VA / 2400 W
MEMASUKKAN
Tegangan nominal		100/110/115/120 / 127VAC atau 200/208/220/230 / 240VAC
Rentang Input Voltage		55-145 VAC atau 110-300 VAC
Rentang frekuensi		40Hz ~ 70 Hz
Faktor kekuatan		≧ 0.99 @ Tegangan Nominal (100% load)
KELUARAN
Output Voltage		100/110/115/120 / 127VAC atau 200/208/220/230 / 240VAC
Peraturan tegangan		± 1%
Frekuensi Range (Synchronized Range)		47 ~ 53 Hz atau 57 ~ 63 Hz
Frekuensi Range (Batt Mode.)		50 Hz atau 60 Hz ± 0,1 Hz
Rasio Crest saat		3: 1
Distorsi harmonik		≦ 3% THD (Linear Load); ≦ 6% THD (Non-linear Load)
mentransfer Waktu	AC ke DC	Nol
	Inverter untuk Bypass	4 ms (Typical)
Gelombang (Batt Mode.)		Sinewave murni
EFISIENSI
Mode AC		88%	89%	90%
Ke Mode Baterai		83%	87%	88%
BATERAI
Model standar	Jenis baterai	12 V / 9 AH	12 V / 7AH	12 V / 7 AH
	nomor	2	6	6
	Khas Recharge Waktu	4 jam memulihkan kapasitas 90%
	Pengisian Current (max.)	1,0 A
	pengisian Voltage	27.4VDC ± 1%	82,1 VDC ± 1%	82,1 VDC ± 1%
Jangka panjang Model *	Jenis baterai	Tergantung pada kapasitas baterai eksternal
	nomor	3	6	8
	Pengisian Current (max.)	1.0A / 2.0A / 4.0A / 6.0 A
	pengisian Voltage	41.0VDC ± 1%	82,1 VDC ± 1%	109.4VDC ± 1%
INDIKATOR
LCD		Tingkat beban, tingkat baterai, modus AC, Modus baterai, modus Bypass, dan indikator Sesar
ALARM
mode baterai		Terdengar setiap 4 detik
Baterai lemah		Terdengar setiap detik
Overload		Terdengar dua kali setiap detik
Kesalahan		terus menerus terdengar
FISIK
Model standar	Dimensi, D x W x H (mm)	397 X 145 X 220	419X190X318
	Berat Bersih (kg)	13	26	28
Jangka panjang Model *	Dimensi, D x W x H (mm)	282 x 145 x 220	397 X 145 X 220
	Berat Bersih (kg)	4.6	6.8	7.4
LINGKUNGAN HIDUP
Kelembaban		20-90% RH @ 0- 40 ° C (non-kondensasi)
Tingkat kebisingan		Kurang dari 50dBA @ 1 meter
PENGELOLAAN
Pintar RS-232 / USB		Mendukung Windows 2000/2003 / XP / Vista / 2008/7/8, Linux, Unix, dan MAC
opsional SNMP		Manajemen daya dari manajer SNMP dan browser web

* Model Panjang-run hanya tersedia di 200/208/220/230 / sistem 240VAC.

Keunggulan Kompetitif:

1: garansi Tiga Tahun 'untuk online UPS, dan 1% UPS gratis atau 2% gratis PCB Dewan
3: Baik layanan purna jual, kami akan penuh bertanggung jawab atas kesalahan yang disebabkan oleh pihak kita
4: pengalaman profesional di bidang listrik lebih dari 10 tahun
5: dukungan teknis profesional sebelum dan setelah penjualan

6: respon tepat waktu, waktu pengiriman yang cepat dan operasi yang fleksibel untuk memenuhi permintaan khusus setiap pelanggan.

7: Layanan Gratis OEM & ODM

8: Harga kompetitif, kualitas dan dewasa produk
