pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Ketebalan: | 0.6-3.0mm | Bahan pisau: | SKH11 HSS |
---|---|---|---|
Kecepatan: | 300~500mm/dtk | Voltase: | 220V / 50HZ, 25W |
Ukuran Mesin: | 1200mm * 506mm * 333mm (L * W * H) | Suhu Operasional: | 10-35 derajat |
Menyoroti: | Laser pcb depaneling,Circuit Board Cutter |

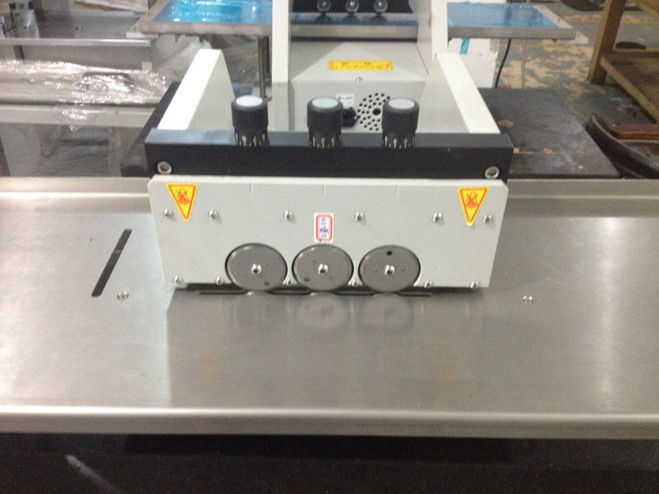

Mesin Pemotong Alur Tiga V PCB Depaneling Equipment Ketebalan 0.6mm-3.0mm (Model: YSVC-3S)
Fitur
1. Dengan metode pemotongan yang unik, papan sirkuit dipotong oleh enam bilah.Ini adalah grup yang terdiri dari satu bilah atas dan satu bilah bawah, dan juga merupakan unit pemotong.Ada A, B, C, tiga kelompok.Seluruh proses pemotongan dibagi menjadi tiga tahap dari kelompok A pisau yang memotong 40% papan kemudian ke kelompok B pisau pisau dipotong melalui alur pemotongan oleh kelompok A untuk menyelesaikan 40% lainnya. 20% terakhir dipotong oleh pisau kelompok C dan finishing .karena setiap volume pemotongan kecil, tegangan yang dihasilkan selama proses pemotongan menurun lebih dari 80% dibandingkan dengan pemotongan tradisional pada suatu waktu.
Dengan demikian tepi papan dan permukaannya sangat halus tanpa melengkung.Saat ini, ini adalah satu-satunya mesin yang dapat menjamin pelat aluminium tanpa deformasi setelah pemotongan.
2. Karena pemotongan berganda, proses pemotongan sangat halus dan sangat meningkatkan kemampuan posisi alur V-CUT.
Meskipun dengan alur V-CUT slot yang dangkal, papan tidak akan melompat keluar dari blade, menghindari hal yang merugikan.
3. Karena gaya potong mata pisaunya kecil.abd dengan bahan baja kecepatan tinggi yang diimpor dari Swedia.daya tahan pisau sangat meningkat, dan masa pakai bisa satu tahun atau lebih saat memotong papan aluminium.
4. Semua pisau pemotong dikalibrasi dengan instrumen pengukuran interferensi laser frekuensi ganda Excitation.Pastikan bahwa pisau yang terakhir dapat dengan akurat terus memotong di slot yang telah dipotong oleh pisau sebelumnya. Kegugupan titik pisau kurang dari 0,02mm.Pastikan kualitas pemotongan sempurna.
spesifikasi
Model | YSVC-3S dengan platform 2.4M |
Dimensi | 880*420*320mm(L*W*H) |
Panjang PCB yang Cocok | Tanpa batas |
Kecepatan memotong | 300~500mm/dtk. |
Ketebalan pemotongan | 0.6-5.0mm |
Jarak komponen minimum dari v-groove | 1mm |
Voltase | 220 V/50HZ atau 110V |
Tinggi komponen maks | 20 mm |
Berat mesin: | 52kg |
Masa Garansi Mesin | Satu tahun |
Pameran demo:
