pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tingkat: | Tingkat ganda | Kawat Inlet: | Kabel masuk sudut kanan |
---|---|---|---|
Aplikasi: | PCB, Frequency Converters, Situs Server, Switch, Power Supply, Penerangan Listrik, Kontrol Industri | warna: | Hitam |
Nomor kontak: | 4 * 2P - 20 * 2P | Nada: | 7.62mm |
Populer saat ini: | 15A | Tegangan pengenal: | 300V |
Jenis: | Blok Terminal Penghalang, blok terminal Daya, Blok Terminal Listrik | Berbagai Wire: | 14-22 |
Menyoroti: | blok terminal tipe penghalang,blok terminal PCB |

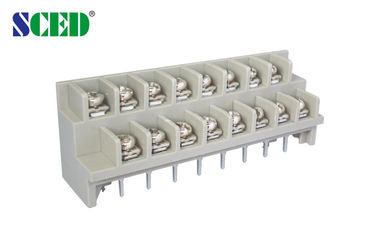

Gray Double Level Terminal Block Barrier Connector 300V 7.62mm Pitch
Aplikasi:
PCB, Frequency Converters, Situs Server, Switch, Power Supply, Penerangan Listrik, Kontrol Industri,
Otomasi, Transportasi Kereta, Komunikasi, Tenaga Listrik, Keamanan, Peralatan Pengobatan,
Militer, Elevator, dll.
Keunggulan kompetitif:
1. Stabil kualitas bagus
2. Harga kompetitif
3. Respon cepat
4. Produk lengkap untuk seleksi
5. Fleksibel untuk merancang bagian tepat sesuai permintaan pelanggan
Double Levels Grey 7.62mm Barrier Terminal Block Connector 4 * 2P - 20 * 2P 300V
■ Kait kawat sudut kanan; □ Pintu masuk kabel vertikal; □ 45 derajat kawat inlet
□ Tingkat Tunggal; ■ Tingkat ganda; □ Tingkat tiga
Warna standar: Abu-abu. Warna lain juga tersedia, silahkan lihat di bawah ini Cara Pemesanan dan pilih
warna yang anda inginkan
Blok terminal penghalang, blok terminal Daya, Terminal Terminal Listrik, Terminal blok pemasok
Cara memesan:
Spesifikasi Parameter dan Menggambar:
Data Teknis UL | B C D |
Tegangan Terukur / Arus V / A | 300/15 300/10 |
Rentang kabel AWG | 14-22 14-22 |
Data Teknis IEC | |
Overvoltage Kategori | Ⅲ Ⅲ Ⅱ |
Kelas Kontaminasi | 3 2 2 |
Tegangan Terukur / Arus V / A | 250/24 320/24 400/24 |
Nilai Surge Voltage KV | 4 4 4 |
Rated Connecting Capacity mm2 | 2.5 |
Bahan | |
Bahan Isolasi / Kelas Inflamabilitas | PBT / UL94, V-0 |
Terminal / Plating | Kuningan / timah disepuh |
Screw / Plating | Baja / Nikel Disepuh |
Data yang lain | |
PCB Hole Diameter mm | φ1.5 |
Panjang pengupasan mm | 7-8 |
Screw / Torque / lbf.in | M 3 / 5-7 |
