pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
delievery waktu: | 3 -5 hari setelah menerima pembayaran | Sistem: | otomatis jenis dengan ban berjalan |
---|---|---|---|
Nama: | pemisah PCB dengan menyampaikan makan cutter | MOQ: | 1 Set |
Penggunaan: | pemotongan dicetak papan lingkaran dan tawas papan... | Garansi: | gratis selama 1 tahun |
Menyoroti: | Depaneling PCB,PCB Cutting Shear |

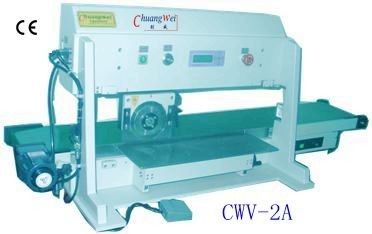

Pcb Depaneling Conveyor Belt Dua sisi, Mesin Pemotong PCB Keuntungan:
Setelah menyolder sepiring benda penghubung, sering melukai garis atau merusak komponen elektronik saat putus. Mesin ini memotong dengan mode umpan untuk mengurangi stres secara drastis, mencegah sambungan solder dan bagian-bagian dari retak dan meningkatkan produktivitas dan kualitas.
Dengan pisau melingkar di atas dan pisau landasan di bawah, ketika papan mengalir ke pisau landasan, geser sakelar, dan pisau landasan bergerak ke arah yang ia tetapkan secara lateral, maka papan PCB dipotong dengan sayatan halus dan tanpa gerinda.
Titik maju dan berhenti dapat diatur sesuai dengan panjang piring saat memberi makan, titik berhenti untuk pengaturan buatan.
Kisaran kedalaman tailgate: tidak terbatas. Lebar pemotongan pelat terbesar: tidak terbatas, panjang pemotongan maksimum: 500mm, ketebalan pelat: 0.2-5.0mm. Ketebalan antara alur V: 0.25-2.0mm.
Pisau atas dan bawah terbuat dari bahan baja berkecepatan tinggi yang diimpor, yang tahan lama dan dapat disesali.
Mesin dapat mendukung penggunaan satu set lengkap sabuk konveyor, yang nyaman bagi PCB yang dipotong untuk dikirim secara otomatis.
Jarak umpan dari roda pisau adalah dari 0 hingga 500mm (panjang alat dapat disesuaikan). Ketinggian roda pisau fine-tuning dari 0 hingga 2mm sehingga cocok untuk PCB dari berbagai jenis ketebalan dan kedalaman alur V-CUT. Ketinggian stasiun kerja diatur dari 0 hingga 50mm.
Spesifikasi
Ukuran: 880mm X 460mm X 560mm
Minimalisasi Terpanjang: 460mm
Minimalkan Kecepatan: 100/200/300 / 500mm / s
Minimalkan ketebalan: 0.6-3.5mm
Berat Mesin: 185kg
Mengapa Memilih kami
1. CWV-2A Pcb produsen depanelizer asli, konsesi harga
2. Layanan dukungan teknis hari janji
3. Batasi penanganan pengaduan, setengah jam kembali ke pelanggan
4. Ahli Depanel, penyediaan sub-program PCB profesional
5. Pembuat mesin yang andal, kami mendapatkan Ahli - 15, masing-masing mendapat lebih dari 6 tahun pengalaman, kualitas peralatan akan memuaskan.
