Ganda PCB Sided

pengantar

Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan

Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

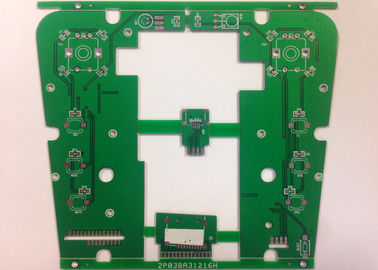

Hijau Solder Masker Dua PCB Sided dengan Putih Silkscreen untuk Navigasi HASL Kontrol Dewan

Green Solder Mask Double Sided PCB with White Silkscreen for Navigation Control HASL Board

Gambar besar : Hijau Solder Masker Dua PCB Sided dengan Putih Silkscreen untuk Navigasi HASL Kontrol Dewan

Detail produk:

Place of Origin:	China
Nama merek:	SYF
Sertifikasi:	SGS, ISO9001:2008, REACH, UL, RoHs
Model Number:	SYF-312

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	10 PCS
Harga:	negotiable
Packaging Details:	OUTER CARDBOARD CARTON WITH INNER VACCUM-PACKED
Delivery Time:	8-10 DAYS
Payment Terms:	D/P, T/T, L/C, Western Union, Paypal
Supply Ability:	1 MILLION PIECES PER MONTH

Kontak

Detil Deskripsi produk

Service:	PCB, PCBA, ODM, OEM	Materia:	FR4/FR1/CEM-1/CEM-2/Metal Core
Solder Mask:	Green/Yellow/Red/Black	Surface Finish:	HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver
Production:	Gerber File or Design Data Needed.
Menyoroti:	Double Sided Printed Circuit Board , ganda sisi PCB

Hijau Solder Masker PCB Double Sided dengan Putih Silkscreen untuk Welding Machine HASL

Detail Cepat:

Gerber file yang dibutuhkan.
Produsen PCB profesional.
Jaminan kualitas dan layanan purna jual yang profesional.
Mesin bor digital dari Jerman.

PRODUKSI PCB TERCETAK CIRCUIT BOARD
Rekayasa Proses	item	Kemampuan produksi
Dewan laminasi	Dewan Tebal	0,2 ~ 3.2mm
tipe produk	lapisan	2L-16L
laminasi	Max. ukuran panel	500 × 600mm
lapisan dalam	Inti Tebal dalam	0,1 ~ 2.0mm
	Tracing internal	Min: 4 / 4mil
	Tebal Copper internal	1.0 ~ 3.0oz
dimensi Toleransi	Dewan Toleransi Tebal	± 10%
dimensi Toleransi	Lapisan Penyelarasan Inter	± 3mil
pengeboran Toleransi	Pengukuran panel	Max: 660 × 600mm
	pengeboran Dimensi	≧ 0.25mm
	Lubang Diameter Toleransi	± 0.05mm
	Lubang Posisi Toleransi	0.076mm ±
	Min.Annular Cincin	0.05mm
PTH + Panel Plating	Tebal tembaga lubang Dinding	≧ 20um
PTH + Panel Plating	Keseragaman	≧ 90%
Lapisan luar	jalur Lebar	Min: 0.08mm
Lapisan luar	track Spasi	Min: 0.08mm
Pola plating	Selesai Copper Tebal	1oz ~ 2oz
Eing / Flash Emas	nikel Tebal	2.5um ~ 5.0um
Eing / Flash Emas	emas Tebal	0.03 ~ 0.05um
Topeng solder	Ketebalan	15 ~ 35um
Topeng solder	Solder Masker Bridge	3mil
Panjangnya	lebar baris / spasi baris	6 / 6mil
ENIG	nikel Tebal	≧ 120u "
ENIG	emas Tebal	1 ~ 50U "
beveling	beveling Dimensi	30 ~ 300mm
Rute	Toleransi Dimensi	± 0.1mm
	Ukuran Slot	Min: 0.4mm
	cutter Diameter	0.8 ~ 2.4mm
meninju	garis Toleransi	± 0.1mm
meninju	Ukuran Slot	Min: 0.5mm
V-CUT	V-CUT Dimensi	Min: 60mm
	Sudut	15 ° 30 ° 45 °
	Tetap Toleransi Tebal	± 0.1mm
Hot Tingkat Air	Tin Tebal	100 ~ 300U "
Uji	pengujian Tegangan	250V
Uji	Max.Dimension	680 × 600mm
impedansi Kontrol	Toleransi	± 10%
aspek Jatah		12: 1
Ukuran Laser Drilling		4mil (0.1mm)

Deskripsi dari Circuit Boards
Bahan dasar	Tg-180 FR4
Dewan Tebal	1.6 mm
lapisan Hitungan	2 -Layer
Tebal tembaga	2 oz
permukaan Finish	LEAD HASL GRATIS
Topeng solder	hijau
silkscreen	putih
jejak Spasi	0.075mm
Ukuran lubang	0.3mm
Lubang Copper Tebal	≥20μm
Pengukuran	212 × 157mm
paket	Outer: Karton Kardus dengan tali ganda Batin: Vacuum-dikemas dalam bal plastik lembut
sertifikasi	UL, ISO9001: 2008, ROHS, REACH, SGS
Keunggulan	OEM & ODM, Harga Kompetitif, Pengiriman Cepat,
Persyaratan Khusus	BGA solder Dan Goldfinger Apakah Diterima Terkubur Dan Blind Via, Impedansi Control, Via Plug,
Aplikasi	Komunikasi, mobil, sel, komputer, medis
