pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

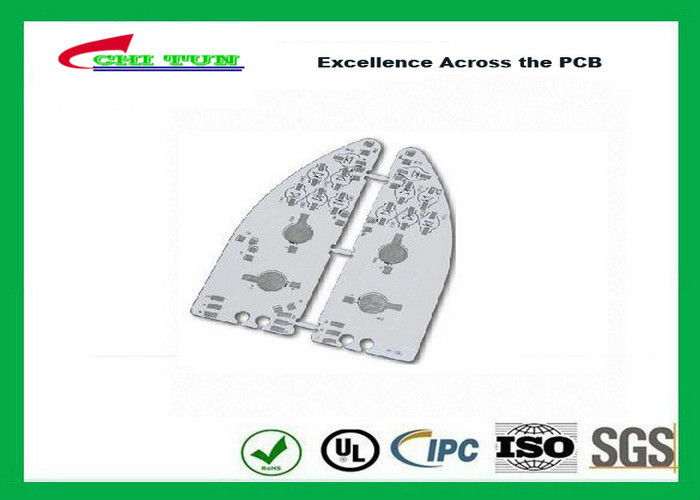

Material: | Aluminum | Layer: | 2 |
---|---|---|---|
Thickness: | 1.6mm | ||
Menyoroti: | double layer PCB,double side PCB |
Deskripsi Produk | |
Nomor model: | CTEL0210124 |
Jumlah lapisan: | 2Layer |
Bahan: | AL |
Finish Tebal: | 1.6mm |
tembaga: | 35UM |
PCB Ukuran: | 1369 * 145.5mm |
Jalur Lebar ruang / baris | 10 / 10mil |
Ukuran Min.Hole: | 0.5mm |
Permukaan akhir: | HASL |
solder mask hijau | |
ada sillkscreen | |
penggilingan dan plating setengah lubang | |
CNC / Satu Panel dengan 8 jenis | |
Tempat asal: | Cina |
Nama merk: | CHITUN |
sertifikasi: | UL, ROHS, ISO |
Standar: | standar IPC |
Pilihan teknis untuk papan Logam Inti Circuit
1 lapisan | Catatan | |
---|---|---|
Bahan | Aluminium inti, FR4 meliputi | |
Max. ukuran | 500mm x 500mm | |
ketebalan aluminium | 1.5mm, 2.0mm | |
tembaga awal | 35μm (untuk 1.5mm), 140μm (untuk 2.0mm) | |
Permukaan | Bebas timah HAL, emas perendaman, pencelupan timah | |
RoHS compliant | iya nih | |
2 lapisan berlapis melalui | ||
Bahan | Aluminium inti, FR4 meliputi | |
Max. ukuran | 600mm x 600mm | |
ketebalan aluminium | 1.2mm, 1.5mm, 1.6mm | |
0.8mm, 1.0mm, 2.0mm | ||
dasar tembaga | 18μm, 35μm, 70μm, 105μm, 140μm | |
Permukaan | Bebas timah HAL, emas perendaman, pencelupan timah | |
RoHS compliant | iya nih | |
parameter desain | ||
Min. lebar konduktor | 200μm | |
Min. konduktor spasi | 200μm | |
Min. cincin annular | 150μm | |
Min. melalui (PTH) | 0.3mm |
Q: 1. Dapatkah saya memiliki sampel?
A: Ya, kami dapat mengirimkan sampel kami untuk memeriksa kualitas kami
Q: 2. Apa lead time?
A: Contoh membutuhkan 1-3 hari, produksi massal membutuhkan 7-10 hari, juga sesuai dengan volume order
Q 3. Apakah Anda memiliki batas MOQ?
A: MOQ kami adalah 1pcs
Q: 4. Bagaimana Anda kapal barang dan berapa lama waktu yang diperlukan tiba?
A: Kami biasanya kapal oleh DHL, UPS, FedEx atau TNT. Biasanya memakan waktu 3-5 hari untuk tiba.
Q: 5. File apa yang kita harus menawarkan?
A: Membuat PCB harus menawarkan berkas Gerber (Protel, kekuasaan PCB, PADS file), PCBA harus menawarkan berkas Gerber dan daftar BOM.
Q: 6. Kami ingin mengunjungi perusahaan Anda?
A: Tidak masalah, kami adalah produksi dan pengolahan perusahaan, berharap kedatangan Anda dan kami akan membawa Anda untuk mengunjungi pabrik kami dan pabrik pengolahan.
