Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | double layer PCB,dua papan sirkuit sisi |
---|

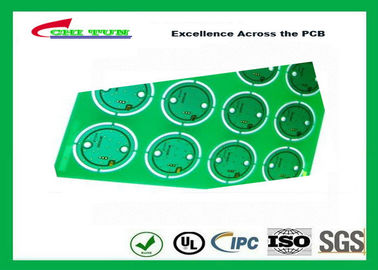

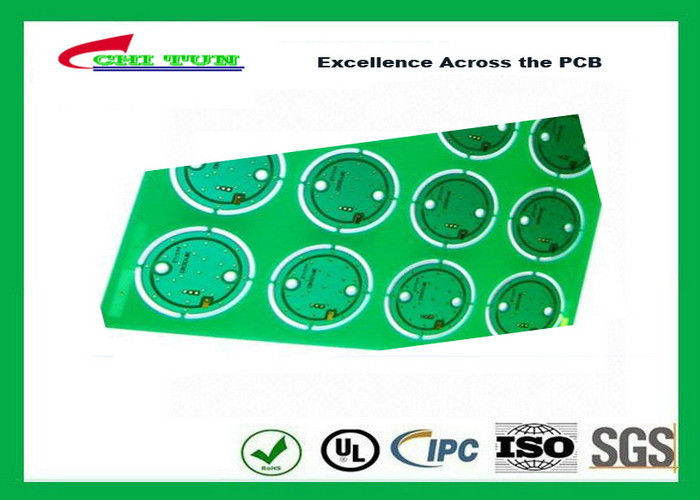

Ganda Sided Circuit Board dengan 1.0mm Peralatan Dewan Tebal Immersion Emas PCB
Deskripsi Produk | |
Nomor model: | CTEL0210121 |
Jumlah lapisan: | 2Layer |
Bahan: | FR4 |
Finish Tebal: | 1.0mm |
tembaga: | 35UM |
PCB Ukuran: | 124,5 * 136mm |
Jalur Lebar ruang / baris | 10 / 10mil |
Ukuran Min.Hole: | 0.5mm |
Permukaan akhir: | emas immerison |
solder mask hijau | |
ada sillkscreen | |
E-TEST semua papan | |
CNC | |
Tempat asal: | Cina |
Nama merk: | CHITUN |
sertifikasi: | UL, ROHS, ISO |
Standar: | standar IPC |
Aplikasi:
1. Audio dan peralatan Video: Input / Output amplifier, amplifier seimbang, audio amplifier, preamplifier, power amplifier
2. Komunikasi peralatan elektronik: penguat frekuensi tinggi, penyaring amplifier, rangkaian pemancar
peralatan 3. Otomatisasi kantor: drive motor, dan sebagainya.
4. Otomotif: regulator elektronik, lebih ringan, pengontrol kekuasaan
5. Komputer: CPU papan, floppy disk drive, perangkat catu daya
6. Modul Power: converter, rectifier, UPS, menjembatani relay solid-state
7. lampu Lighting: Lampu LED dll.
