Ganda PCB Sided

  • Presisi tinggi Ganda PCB Sided pemasok
  • Presisi tinggi Ganda PCB Sided pemasok

pengantar


Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan


Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

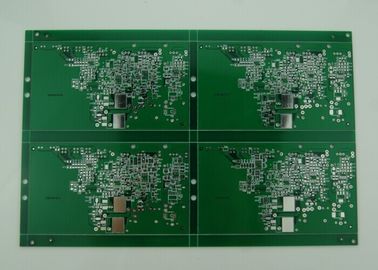

Masker Solder Hijau 2 oz PCB High Precision Prototype PCB Fabrication

Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication
Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication

Gambar besar :  Masker Solder Hijau 2 oz PCB High Precision Prototype PCB Fabrication

Detail produk:

Tempat asal: Cina
Nama merek: LT CIRCUIT
Sertifikasi: UL E354810, SGS, ISO9001:2008

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: MOQ tidak
Harga: negotiable
Kemasan rincian: Vacum + karton
Waktu pengiriman: 3-20 hari
Syarat-syarat pembayaran: T/T, OA, L/C, Western Union, PayPal, dll.
Menyediakan kemampuan: Sepuluh ribu square meter/bulan
Detil Deskripsi produk
Menyoroti:

Double Side Pcb

,

Membuat Printed Circuit Boards

Masker Solder Hijau 2 oz PCB High Precision Prototype PCB Fabrication

Spesifikasi Utama / Fitur Khusus

Jumlah. Dari Lapisan: 2
Bahan Laminate: FR4
Permukaan Akhir: HASL
Tembaga Tebal: 2 OZ setelah plating
Dewan Tebal: 1.6mm (0.062 ")
Ukuran Dewan: 10.50 "X 6.82"
Warna Mask: hijau
Warna Silkscreen: Putih dengan Tinta Non Konduktif
Sifat mudah terbakar: UL 94V-0
Pembuatan: Kepatuhan dengan IPC-A-600 & IPC-6012 CLASS II
Konduktivitas termal -

Aplikasi produk

PCB diterapkan pada berbagai industri berteknologi tinggi seperti: LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan elektronik konsumen kelas atas, dll. Dengan kerja dan usaha yang tak henti-hentinya untuk pemasaran, ekspor produk ke Amerika, Kanada, negara-negara Eropa, Afrika dan negara-negara Asia-pasifik lainnya

Kapasitas

Prototipe presisi tinggi Produksi massal PCB
Lapisan Maks 1-28 lapisan 1-14 lapisan
Lebar baris MIN (mil) 3mil 4mil
MIN Line space (mil) 3mil 4mil
Min via (pengeboran mekanis) Tebal papan ≤1.2mm 0.15mm 0.2mm
Tebal papan ≤2.5mm 0.2mm 0.3mm
Tebal papan> 2.5mm Rangka Aspek≤13: 1 Rangka Aspek≤13: 1
Ransum Aspek Rangka Aspek≤13: 1 Rangka Aspek≤13: 1
Ketebalan papan MAX 8mm 7mm
MIN 2 lapisan: 0.2mm; 4 lapisan: 0.35mm; 6 lapisan: 0.55mm; 8 lapisan: 0.7mm; 10 lapisan: 0.9mm 2 lapisan: 0.2mm; 4 lapisan: 0.4mm; 6 lapisan: 0.6mm; 8layer: 0.8mm
Ukuran MAX Board 610 * 1200mm 610 * 1200mm
Ketebalan tembaga maks 0,5-6oz 0,5-6oz

Perendaman Emas /

Tumpukan Emas Disepuh

Perendaman Emas: Au, 1-8u "
Emas jari: Au, 1-150u "
Emas Disepuh: Au, 1-150u "
Nikel disepuh: 50-500u "
Lubang tembaga tebal 25um 1mil 25um 1mil
Toleransi Ketebalan papan Tebal papan ≤1.0mm: +/- 0.1mm
1.0mm <ketebalan papan≤2.0mm: +/- 10%
Ketebalan papan> 2.0mm: +/- 8%
Tebal papan ≤1.0mm: +/- 0.1mm
1.0mm <ketebalan papan≤2.0mm: +/- 10%
Ketebalan papan> 2.0mm: +/- 8%
Garis besar toleransi ≤100mm: +/- 0.1mm
100 <≤300mm: +/- 0.15mm
> 300mm: +/- 0.2mm
≤100mm: +/- 0.13mm
100 <≤300mm: +/- 0.15mm
> 300mm: +/- 0.2mm
Impedansi ± 10% ± 10%
Pompa topeng MIN Solder 0.08mm 0.10mm
Memasukkan kemampuan Vias 0.25mm - 0.60mm 0.70mm - 1.00mm

Kami telah berlalu ISO9001-2000 kontrol kualitas sistem otentikasi dan disertifikasi oleh UL. Untuk lebih memperluas pasar internasional, kami menerapkan produksi bersih dan bekerja keras memenuhi persyaratan ISO: TS16949. Kami akan terus memanfaatkan teknologi, personel, pemasaran, dan lain-lain, untuk melayani pelanggan kami dari segala hal dengan produk berkualitas tinggi.
