Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | papan sirkuit FR4,kustom board pcb |
---|

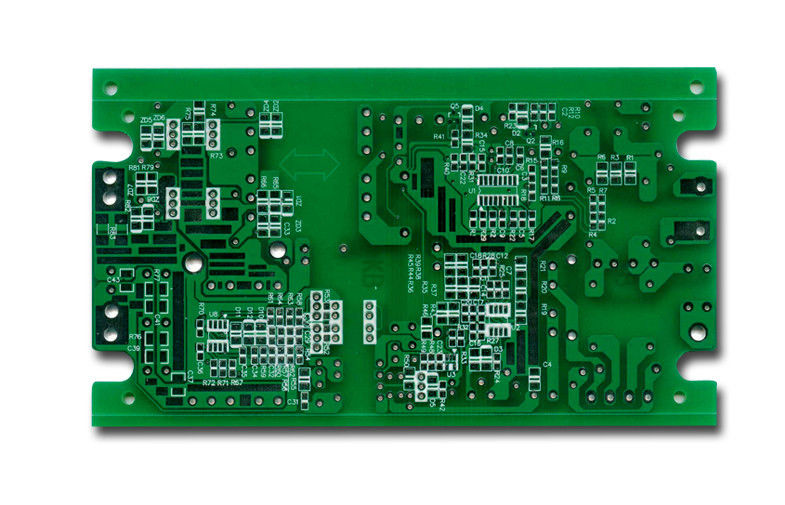

Membuat sirkuit tercetak papan Suppliess Double Sided PCB Prototyping
> PCB Timur nama merek:
> Bahan: FR4
> Count lapisan: 2 lapisan
> Ketebalan papan: 2,0 mm
> Ketebalan tembaga: 1OZ
> Permukaan selesai: HASL
> Topeng solder: Hijau (top & bot)
> Silkscreen: Layar putih (atas & bot)
> Min bor/pad: 0,3 mm/0.5 mm
> Lain:
> Sertifikasi: UL, RoHS, ISO9001,
ISO14001, TS16949
Kamar Double sisi PCB adalah jenis yang paling banyak digunakan di pasar sirkuit tercetak. Dengan solder bantalan di kedua sisi papan dan kemampuan untuk memiliki sirkuit berjalan satu arah pada satu sisi dan arah lain di sisi lain, jenis papan memenuhi kriteria daya tahan, solderability, dan dapat diandalkan untuk berbagai macam produk elektronik untuk berbagai macam pelanggan.
Kami keuntungan:
Insinyur profesional kami dapat menyediakan Prototipe PCB
Pengiriman cepat dan ekonomi jangka
Menyediakan layanan cepat papan PCB Prototipe, dan menengah dan rendah volume
Dua jam mengutip respon, menghasilkan cepat-turn 24 jam
Sampel FR4 double sided dan satu sisi dalam 24 jam
Sekarang mendapatkan papan PCB yang terbaik dan harga dari Timur PCB.
> Membangun Prototipe PCB, mengurangi biaya prototyping Anda dengan kutipan besar kami.
> Siap produksi, ada pengulangan tooling biaya.
> Cepat menyebabkan waktu terbaik layanan.
> Kutipan sekarang, mendapatkan harga lebih murah
Biaya rendah PCB
> Perkakas biaya dikenakan hanya sekali, ketika ulangi memesan, it's FREE!
> Semua topeng solder termasuk putih, kuning, merah dll adalah gratis!
> HASL (Lead gratis) permukaan selesai adalah gratis!
> E-pengujian adalah gratis!
> Dukungan teknis adalah gratis! > Gerber file masker pasta (stensil) adalah gratis!
> Harga sangat kompetitif sekali volume produksi PCB datang!
> Bilik lebih baik dari DHL dapat menghemat biaya pengiriman lebih!
> PCB dengan kualitas tinggi untuk membawa tentang real dan signifikan penghematan biaya!
