pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | FR4 papan sirkuit,custom PCB papan |
---|

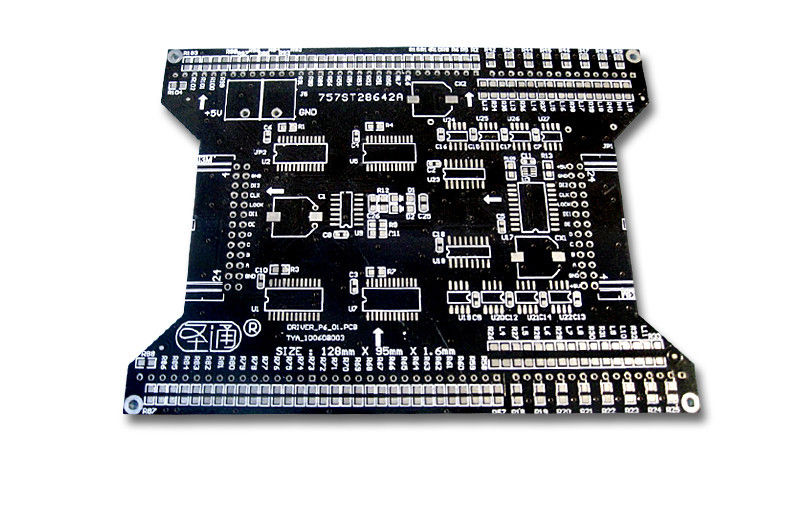

Hitam Printed Circuit Perusahaan Dewan / Double Layer PCB Desain
> Nama Merek: East PCB
> Bahan: FR4
> Layer Count: 2 Layers
> Tebal Board: 1.6 mm
> Tebal Tembaga: 1 OZ
> Finish Permukaan: HASL
> Solder Mask: Black (atas & bot)
> Silkscreen: layar putih (atas & bot)
> Min bor / pad: 0.3mm / 0.5mm
> Sertifikasi: UL, RoHS, ISO9001,
ISO14001, TS16949
Deskripsi:
Kami menawarkan layanan pembuatan papan PCB kustom dari satu sisi, sisi ganda dan multilayer. Dengan tahun dekade pengalaman dalam bidang PCB ini, kita sekarang melayani pelanggan dari lebih dari 40 negara di berbagai industri elektronik. Yang berbasis di Cina, Agile Circuit terutama mengkhususkan diri dalam prototipe dan papan Volume menengah kustom PCB manufaktur dengan kualitas tinggi dan biaya rendah.
Persetujuan dan Standar Manufacturing Elektronik
EastPCB pabrik telah lulus sertifikasi sistem mutu internasional TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL bersertifikat, dan semua produk mengikuti standar IPC, ROHS saat ini.
Semua papan PCB akan 100% E-test.
> Untuk PCB Prototipe, tes terbang Probe adalah gratis,
> Untuk volume produksi PCB rendah, E-pengujian gratis, tetapi leadtime akan menambah 2-3days.
> Untuk pertengahan atau produksi PCB besar, perlu Jadwal Test dan menambah biaya, silakan juga jangan khawatir,
itu hanya biaya sekali.
> Dalam kondisi yang jarang terjadi bahwa beberapa papan tidak lulus pengujian,
kita akan membuat kembali papan baru untuk memenuhi jumlah pesanan, ini akan menunda pengiriman 2-3 hari.
Prosedur Quality Assurance
Dalam beberapa kesempatan langka, jika Anda menerima papan yang tidak memenuhi file desain PCB Anda, atau ada beberapa kesalahan fabrikasi, silakan menunjukkan perbedaan antara file desain dan papan PCB, juga Anda dapat menyertakan gambar untuk mendukung klaim Anda.
YES, kami akan remake / pengerjaan ulang atau mengembalikan semua pembayaran Anda.
Permintaan PCB:
Gerber file dari papan PCB telanjang
Uji panduan dan uji perlengkapan jika perlu
Pemrograman file dan alat pemrograman jika perlu
Skematik jika perlu
