Ganda PCB Sided

pengantar

Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan

Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

Percetakan Dua Sisi PCB Fabrikasi, HASL PCB Layanan Prototipe

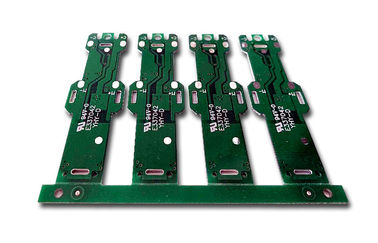

Gambar besar : Percetakan Dua Sisi PCB Fabrikasi, HASL PCB Layanan Prototipe

Detail produk:

Place of Origin:	China
Nama merek:	EastPCB
Sertifikasi:	UL,RoHS,ISO9001,ISO14001,TS16949

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1 pcs
Harga:	By size, technology and quantity
Packaging Details:	Vacuum sealed package
Delivery Time:	3-6 days
Payment Terms:	PayPal / Western Union / Credit card / Bank
Shipping Way:	By Air , DHL / FedEx / UPS / TNT

Kontak

Detil Deskripsi produk

Menyoroti:

FR4 papan sirkuit

custom PCB papan

Percetakan Dua Sisi PCB Fabrikasi, HASL PCB Layanan Prototipe

> Nama Merek: East PCB

> Bahan: FR4

> Layer Count: 4 lapisan

> Tebal Board: 1.6 mm

> Tebal Tembaga: 1oz

> Finish Permukaan: HASL

> Masker Solder: Hijau (atas & bot)

> Silkscreen: layar putih (atas & bot)

> Min bor / pad: 0.3mm / 0.5mm

> Lain:

> Sertifikasi: UL, RoHS, ISO9001,

ISO14001, TS16949

Aplikasi utama:

> Industri Keamanan:

sistem bangunan cerdas, interkom video, DVR, kamera jaringan, dll

> Perangkat Komunikasi:

perangkat, switchboard, jaringan akses CDMA dan fasilitas transmisi broadband, dll

> Peralatan listrik:

peralatan listrik pemantauan, daya pengiriman peralatan, frekuensi tinggi switching power supply, dll

> Peralatan Jaringan:

Server jaringan, router, VDSL, dll

> Peralatan komputer:

komputer kontrol industri, motherboard komputer, dll

> Instrumen Medis:

Nuklir magnetic resonance instrumen (MRI), CT, warna Doppler, monitor, dll

> Teknologi mutakhir:

aerospace, rudal, radar dan produk militer lainnya

> Konsumen elektronik:

kamera digital, MP3, elektronik mobil

PCB Kemampuan

TIDAK	BARANG	kemampuan teknis
1	lapisan	1-28 lapisan
2	bahan	FR4, Hi-TG, Rogers, FPC, aluminium
3	Dewan Tebal	0.2-5.0mm
4	Selesai Copper Tebal	1/2 OZ, 1-5 OZ
5	Min. baris Lebar / Ruang	0.1mm (4mil)
6	Min. S / M pitch	0.1mm (4mil)
7	Min. ukuran lubang	0.2mm (8mil)
8	warna topeng solder	hijau, biru, hitam, putih, kuning, ungu, dll
9	silkscreen Warna	putih, hitam, kuning
10	permukaan Selesai	HAL (memimpin gratis), Immersion emas, OSP
11	Teknologi lainnya	Emas jari, topeng peelable, Non-seberang buta / vias dimakamkan, kontrol impedansi karakteristik, dll
12	Tes kepercayaan	terbang probe uji / test fixture, tes impedansi, uji solderability, uji ketahanan lubang, dll

Sekarang papan PCB terbaik dan Harga dari Timur PCB.

> Prototip PCB membangun, mengurangi biaya prototyping Anda dengan kutipan besar kami.

> Siap produksi, tanpa biaya berulang perkakas.

> Lead time lebih cepat, layanan terbaik.

> Wrote sekarang, dapatkan harga lebih murah

Label:

Kontak Person: Miss. aaa

Tel: 86 755 8546321

Faks: 86-10-66557788-2345
