Kaku Flex PCB

  • Presisi tinggi Kaku Flex PCB pemasok
  • Presisi tinggi Kaku Flex PCB pemasok

pengantar


Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.

Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.

Proses produksi


Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.

Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.

Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.


Aplikasi


PCB fleksibel kaku menawarkan beragam aplikasi, mulai dari persenjataan dan kedirgantaraan sistem militer ke ponsel dan kamera digital. Semakin, kaku fabrikasi papan fleksibel telah digunakan dalam peralatan medis seperti alat pacu jantung untuk ruang dan pengurangan berat badan kemampuan mereka. Keuntungan yang sama untuk kaku penggunaan PCB fleksibel dapat diterapkan untuk persenjataan dan kontrol senjata sistem militer.

Dalam produk konsumen, fleksibel kaku tidak hanya memaksimalkan ruang dan berat badan tapi sangat meningkatkan kehandalan, menghilangkan banyak kebutuhan untuk sendi solder dan halus, kabel rapuh yang rentan terhadap masalah koneksi. Ini hanya beberapa contoh, tapi kaku PCB fleksibel dapat digunakan untuk mendapatkan keuntungan hampir semua aplikasi listrik canggih termasuk peralatan pengujian, alat dan mobil. Tidak yakin apa teknologi harus digunakan untuk proyek Anda? Hubungi ahli kami dan kami dapat membantu Anda mengetahui apakah Anda perlu fleksibel kaku, teknologi PCB fleksibel atau HDI.

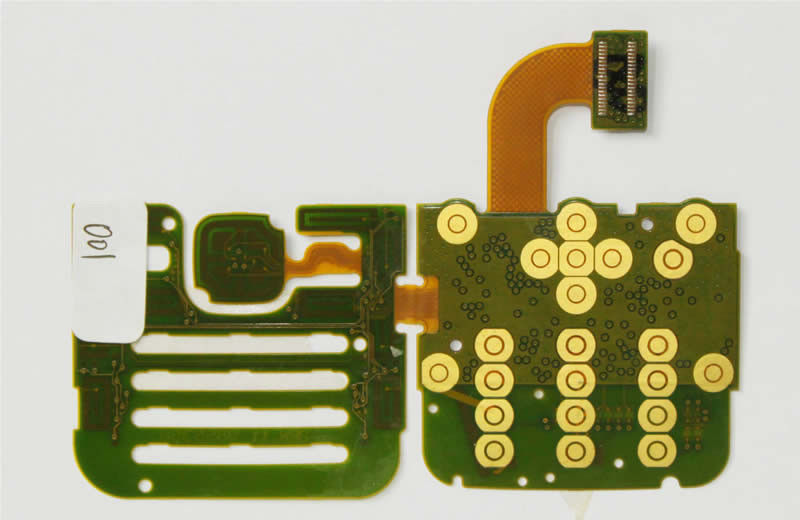

FR4 10 Lapisan Rigid-Flex PCB papan

fr4 10 Layer Rigid-Flex pcb board
fr4 10 Layer Rigid-Flex pcb board

Gambar besar :  FR4 10 Lapisan Rigid-Flex PCB papan

Detail produk:

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: Bagian 1/potongan
Kemasan rincian: Inner packing: Vacuum kemasan Luar kemasan: Standard ekspor kemasan karton
Waktu pengiriman: 10-12 hari
Syarat-syarat pembayaran: L/C, D/P, T/T, Western Union, paypal
Menyediakan kemampuan: 3.000 Meter Persegi Meter / persegi per Bulan
Detil Deskripsi produk


FR4 10 Lapisan Rigid-Flex PCB papan
1, kaku-Flex PCB papan;
2, ROHS, UL, ISO9001-2000, ISO14001;
3, PCB clone dengan sampel;

Kemampuan Produksi kami untuk PCB:

Lapisan 1-28
Dewan ketebalan selesai 0.21mm-7.0mm
Bahan FR-4, CEM-1, CEM-3, tinggi TG, FR4 Halogen Gratis, Rogers
Max. ukuran papan selesai 23 × 25 (580mm × 900mm)
Min. ukuran lubang dibor 3mil (0.075mm)
Min. lebar baris 3mil (0.075mm)
Min.Line spasi 3mil (0.075mm)
Permukaan akhir / pengolahan HASL / HASL timah bebas, HAL, timah Kimia, Kimia Emas, Immersion Perak / Gold, OSP, Gold plating
tembaga ketebalan 0,5-7,0 OZ
warna topeng solder hijau / kuning / hitam / putih / merah / biru
ketebalan tembaga di lubang > 25,0 um (> 1mil)
inner packing Vacuum packing / tas plastik
luar kemasan Standar kemasan karton
bentuk toleransi ± 0,13
toleransi lubang PTH: ± 0.076 NPTH: ± 0,05
persyaratan khusus Dikuburkan dan buta vias + dikontrol impedansi + BGA
profil Meninju, Routing, V-CUT, Beveling
Sertifikat ROHS, UL, ISO9001-2000, ISO14001
E-Pengujian
100% E-Testing (High Voltage Testing); Terbang Probe Pengujian
Format tanggal file
Gerber FILE dan DRILLING FILE, Protel SERIES, PADS2000 SERIES, Powerpcb SERIES, ODB ++
