Kaku Flex PCB

  • Presisi tinggi Kaku Flex PCB pemasok
  • Presisi tinggi Kaku Flex PCB pemasok

pengantar


Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.

Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.

Proses produksi


Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.

Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.

Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.


Aplikasi

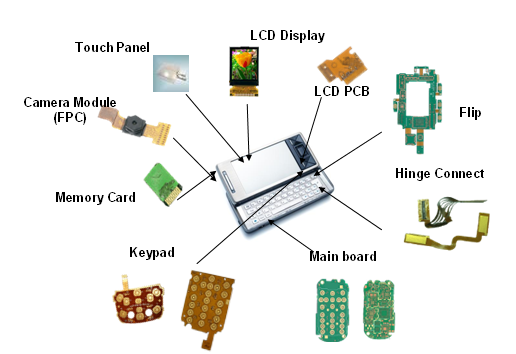

PCB fleksibel kaku menawarkan beragam aplikasi, mulai dari persenjataan dan kedirgantaraan sistem militer ke ponsel dan kamera digital. Semakin, kaku fabrikasi papan fleksibel telah digunakan dalam peralatan medis seperti alat pacu jantung untuk ruang dan pengurangan berat badan kemampuan mereka. Keuntungan yang sama untuk kaku penggunaan PCB fleksibel dapat diterapkan untuk persenjataan dan kontrol senjata sistem militer.

Dalam produk konsumen, fleksibel kaku tidak hanya memaksimalkan ruang dan berat badan tapi sangat meningkatkan kehandalan, menghilangkan banyak kebutuhan untuk sendi solder dan halus, kabel rapuh yang rentan terhadap masalah koneksi. Ini hanya beberapa contoh, tapi kaku PCB fleksibel dapat digunakan untuk mendapatkan keuntungan hampir semua aplikasi listrik canggih termasuk peralatan pengujian, alat dan mobil. Tidak yakin apa teknologi harus digunakan untuk proyek Anda? Hubungi ahli kami dan kami dapat membantu Anda mengetahui apakah Anda perlu fleksibel kaku, teknologi PCB fleksibel atau HDI.

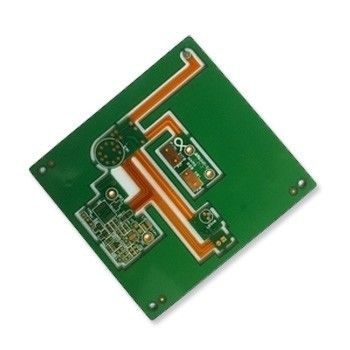

Double Sided Rigid-flex PCB Dewan untuk Ponsel

Double Sided Rigid-flex PCB Board for Cell Phone
Double Sided Rigid-flex PCB Board for Cell Phone

Gambar besar :  Double Sided Rigid-flex PCB Dewan untuk Ponsel

Detail produk:

Tempat asal: Double Sided Rigid-flex PCB Dewan untuk Ponsel
Nama merek: Double Sided Rigid-flex PCB Board for Cell Phone
Sertifikasi: UL, ISO 9001, ISO 14001
Nomor model: Double Sided kaku-flex PCB papan untuk ponsel

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: FOB USD0.15~6 / Piece
Kemasan rincian: paket batin: Vacuum paket + paket Outer pengering: paket Carton + paket Bulb
Waktu pengiriman: Tergantung pada kuantitas Anda
Syarat-syarat pembayaran: T / T; Western Union; Paypal
Menyediakan kemampuan: 40.000 meter meter persegi / Square / Bulan
Detil Deskripsi produk

Double Sided Rigid-flex PCB Dewan untuk Ponsel

Pengalaman produk PCB kami meliputi telekomunikasi, majelis ponsel otomatis, elektronik konsumen, komputer, peralatan medis, produk industri dan lain-lain tidak peduli itu cepat-turn prototipe, jangka pendek atau volume tinggi produksi massal.

Papan PCB flex-kaku sekarang tersedia dengan layanan OEM dan ISO9001: 2008, UL, RoHS, sertifikat ISO14000. Juga fitur ENIG permukaan akhir, tembaga ketebalan 1oz dan 1.6mm ketebalan papan.

Kaku-Flex PCB papan adalah kombinasi dari kaku dan fleksibel papan sirkuit yang permanen terhubung satu sama lain. Sebagai fitur khusus ini, PCB kaku-flex secara luas digunakan untuk membuat sirkuit kustom yang membantu untuk menghemat ruang internal produk dan mengurangi ukuran produk.

Kami mengkhususkan diri dalam PCB kaku, PCB fleksibel dan kaku-flex PCB, sementara itu, kami menyediakan semua jenis kaku dan melenturkan papan sirkuit cetak. kami bisa memberikan berbagai pilihan kaku-flex PCB dengan harga terjangkau. Selamat datang untuk mengunjungi kami!

Double Sided Rigid-flex PCB Board untuk Spesifikasi Cell Phone:

  • Lapisan: 2L
  • Bahan: PI; Tembaga berpakaian Laminate & Polimida
  • Tebal papan: 0.21mm ke 7.0mm
  • Permukaan Finish: Immersion Emas
  • Min Jalur Lebar: 0.075mm (3 mil)
  • Min Ruang Baris: 0.075mm (3 mil)
  • Persyaratan Khusus: Dewan Tebal 0.40mm +/- 0.05mm

Aplikasi:

  • peralatan medis
  • mobil
  • Aerospace
  • Peralatan Industri
  • mendeteksi instrumen
  • kontroler cerdas-rumah
  • elektronik konsumen

The Relevan Produk Parames

Nama Produk
PCB fleksibel
PCB kaku
Kaku-flex PCB
lapisan
1-6L
1-28L
1-8L
Bahan dasar
PI
Alu, FR1, FR2, FR4, CEM1, CEM2, cte
PI, FR4
tembaga ketebalan
1-3OZ
1-6OZ
1-6OZ
ukuran Min.Hole
0.1mm
Min.Line Lebar
0.1mm
warna Solder masker
Hijau, merah, hitam, putih, kuning
warna silkscreen
Hitam, putih, kuning

FPC Produsen Kemampuan:



lapisan
1-6layers
Selesai Dewan Tebal
0.1-0.2mm
Max. (. Min) ukuran panel
600 * 250mm
Tersedia Laminasi Bahan
PI, PET, ED, RA
Selesai toleransi Tebal Dewan
± 10%
Diameter lubang selesai (Min)
0.2mm
Selesai diameter Hole (Max)
6mm
Toleransi diameter NPTH Lubang
± 0.05mm
Toleransi Diameter PTH Lubang
± 0.05mm
Ketebalan tembaga foil
9/12/18/35 / 70um
Circuit lebar / jarak (Min)
0.075mm
Permukaan Jenis Selesai
perendaman timah
perendaman emas
OSP
emas berlapis
lembaran timah
Emas Flash ketebalan Ni / Au
1-3U
Ketebalan Immersion Tin
6-12um
Tin platig thickeess
10-15um
Bor toleransi posisi lubang
0.075mm ±
Toleransi dimensi meninju
± 0.05mm

Kemampuan Produksi kami untuk PCB:

Lapisan

1-28 lapisan

Jenis bahan

FR-4, CEM-1, CEM-3, tinggi TG, FR4 Halogen Gratis, Rogers

ketebalan papan

0.21mm ke 7.0mm

tembaga ketebalan

0,5 OZ ke 7,0 OZ

ketebalan tembaga di lubang

> 25,0 um (> 1mil)

Ukuran

Max. Ukuran papan: 23 × 25 (580mm × 900mm)

Min. Dibor Ukuran Lubang: 3mil (0.075mm)

Min. Jalur Lebar: 3mil (0.075mm)

Min. Spasi baris: 3mil (0.075mm)

permukaan finishing

HASL / HASL timah bebas, HAL, timah Kimia, Kimia Emas, Immersion Perak / Gold, OSP, Gold plating

Toleransi

Bentuk toleransi: ± 0,13

toleransi lubang: PTH: ± 0.076 NPTH: ± 0,05

Sertifikat

UL, ISO 9001, ISO 14001

persyaratan khusus

Dikuburkan dan buta vias + dikontrol impedansi + BGA

profil

Meninju, Routing, V-CUT, Beveling

Menyediakan layanan OEM untuk segala macam perakitan papan sirkuit cetak serta produk terbungkus elektronik.

Hubungi kami untuk memeriksa PCB besar dan rincian lengkap, kami akan membalas Anda dengan harga dalam satu hari kerja!
- Layanan OEM tersedia
- Sertifikat: ROHS, UL, ISO9001-2000, ISO14001
- Pabrik harga langsung
Keunggulan kami:
1. Kami akan mengembalikan biaya perkakas dan memberikan diskon untuk repeat order lebih dari 3 meter persegi.
2. Dalam waktu 6 jam, kutipan dan saran dapat diberikan setelah memeriksa Gerber itu.
3. Jika Anda memiliki skema tanpa Gerber, kesenangan untuk merancang untuk Anda.
Anda dipersilahkan untuk menghubungi kami atau kunjungi kami di setiap saat. Terima kasih!
