pengantar
Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.
Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.
Proses produksi
Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.
Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.
Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.
Aplikasi
PCB fleksibel kaku menawarkan beragam aplikasi, mulai dari persenjataan dan kedirgantaraan sistem militer ke ponsel dan kamera digital. Semakin, kaku fabrikasi papan fleksibel telah digunakan dalam peralatan medis seperti alat pacu jantung untuk ruang dan pengurangan berat badan kemampuan mereka. Keuntungan yang sama untuk kaku penggunaan PCB fleksibel dapat diterapkan untuk persenjataan dan kontrol senjata sistem militer.
Dalam produk konsumen, fleksibel kaku tidak hanya memaksimalkan ruang dan berat badan tapi sangat meningkatkan kehandalan, menghilangkan banyak kebutuhan untuk sendi solder dan halus, kabel rapuh yang rentan terhadap masalah koneksi. Ini hanya beberapa contoh, tapi kaku PCB fleksibel dapat digunakan untuk mendapatkan keuntungan hampir semua aplikasi listrik canggih termasuk peralatan pengujian, alat dan mobil. Tidak yakin apa teknologi harus digunakan untuk proyek Anda? Hubungi ahli kami dan kami dapat membantu Anda mengetahui apakah Anda perlu fleksibel kaku, teknologi PCB fleksibel atau HDI.
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | perakitan papan pc,perakitan papan sirkuit tercetak |
---|

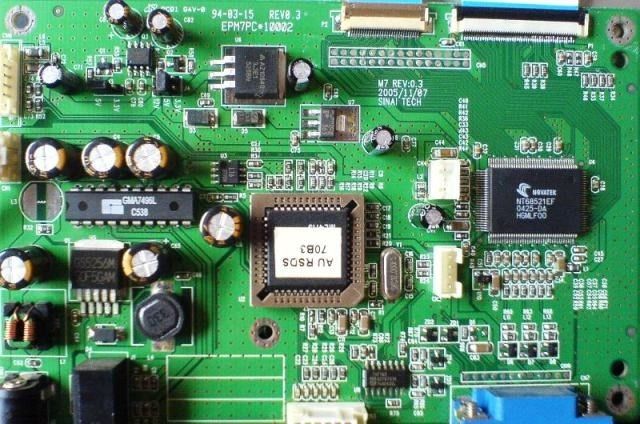

Rigid Flexible PCB Single Side Turnkey PCB Assembly Manufacturer
Spesifikasi
1. Elektronik PCB dan PCB perakitan produsen
2. UL, RoHS, SGS, ISO Disetujui
3. Reliable OEM / ODM PCB perakitan
4. Kualitas Tinggi, pengiriman cepat
5. Layanan purna jual terbaik
Kemampuan dan layanan PCB:
1. PCB satu sisi, dua sisi & multi-lapisan (sampai 30 lapisan)
2. Fleksibel PCB (sampai 10 lapisan)
3. Rigid-flex PCB (sampai 8 lapisan)
4. CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Bahan berbasis aluminium.
5. HAL, HAL bebas timbal, Immersion Gold / Silver / Tin, Hard Gold, perawatan permukaan OSP.
6. Printed Circuit Boards adalah 94V0 compliant, dan mematuhi standar IPC610 Class 2 international PCB.
7. Kuantitas berkisar dari prototipe hingga volume produksi.
8. E-Test 100%
Spesifikasi Detil Manufaktur PCB
1 | lapisan | Lapisan 1-30 |
2 | Bahan | CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Berbasis Aluminium bahan. |
3 | Ketebalan papan | 0.2mm-6mm |
4 | Ukuran papan max.finished | 800 * 508mm |
5 | Ukuran lubang Min.drilled | 0.25mm |
6 | lebar min.line | 0.075mm (3mil) |
7 | jarak min.line | 0.075mm (3mil) |
8 | Permukaan selesai | HAL, HAL Lead free, Immersion Gold / Silver / Tin, Hard Gold, OSP |
9 | Ketebalan tembaga | 0.5-4.0oz |
10 | Warna topeng solder | hijau / hitam / putih / merah / biru / kuning |
11 | Pengepakan batin | Kemasan vakum, kantong plastik |
12 | Kemasan luar | kemasan karton standar |
13 | Toleransi lubang | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Sertifikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profil meninju | Routing, V-CUT, Beveling |
Majelis PCB layanan:
Majelis SMT
Pick atau Tempat Otomatis
Penempatan Komponen Kecil seperti 0201
Fine Pitch QEP - BGA
Inspeksi Optik Otomatis
Melalui lubang
Solder gelombang
Majelis Tangan dan solder
Bahan Sourcing
IC pre-programming / Burning on-line
Fungsi pengujian sesuai permintaan
Tes penuaan untuk papan LED dan Power
Unit perakitan lengkap (termasuk plastik, kotak logam, Coil, perakitan kabel dll)
Desain kemasan
Metode Pengujian
Pengujian AOI
Cek pasta solder
Cek komponen sampai 0201 "
Cek komponen yang hilang, offset, bagian yang salah, polaritas
Pemeriksaan X-Ray
X-Ray memberikan resolusi resolusi tinggi untuk:
BGAs
Papan bender
Pengujian di Sirkuit
Pengujian di Sirkuit umumnya digunakan bersamaan dengan AOI yang meminimalkan cacat fungsional yang disebabkan oleh
masalah komponen
Uji Power-up
Uji Fungsi Lanjutan
Pemrograman Perangkat Flash
Pengujian fungsional
