Kaku Dewan PCB

pengantar

Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.

Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.

Jenis bahan

FR-4, CEM-1, CEM-3, IMS, TG Tinggi, High Frequency, Halogen Gratis, dasar Aluminium, logam dasar inti

Pengobatan permukaan

HASL (LF), Flash emas, ENIG, OSP (lead free kompatibel), tinta karbon,
Peelable S / M, Immersion Ag / Tin, Gold jari plating, ENIG + Emas jari

Proses produksi

Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.

Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.

Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.

Aplikasi

LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, ect.a

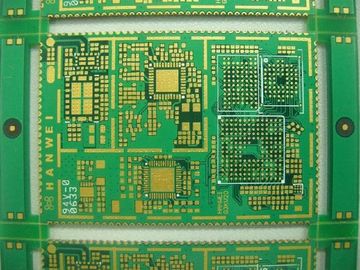

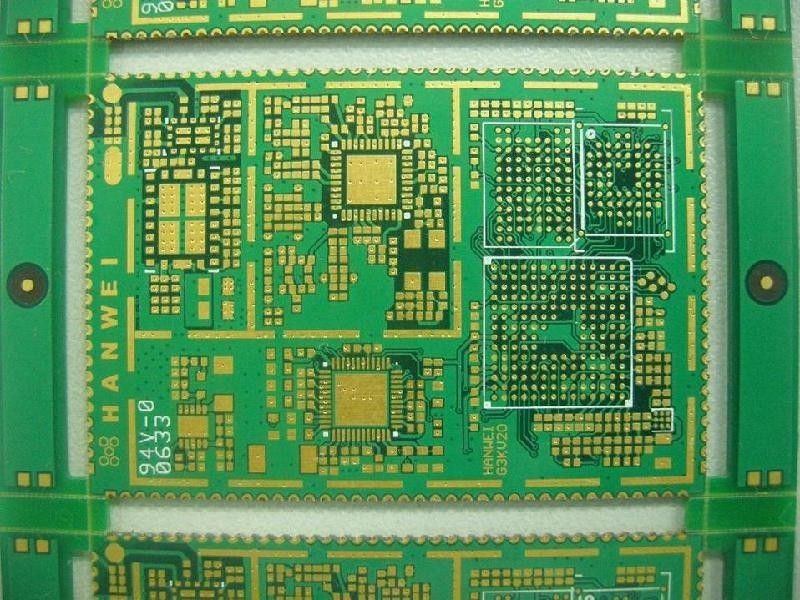

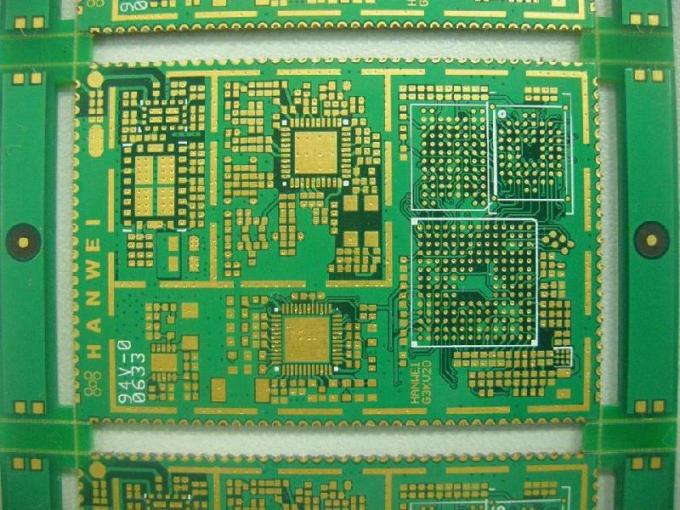

ARLON TEFLON 6 Lapisan Tinggi tg Sel PCB piring kaku, Custom PCB Dewan

ARLON TEFLON 6 Layer High-tg Cell PCB Rigid Plate , Custom PCB Boards

Gambar besar : ARLON TEFLON 6 Lapisan Tinggi tg Sel PCB piring kaku, Custom PCB Dewan

Detail produk:

Place of Origin:	China
Nama merek:	SYF
Sertifikasi:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-079

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	10PCS
Harga:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

Kontak

Detil Deskripsi produk

Menyoroti:

kecepatan tinggi desain PCB

frekuensi tinggi PCB

ARLON TEFLON 6 Lapisan Tinggi tg Sel PCB piring kaku, Custom PCB Dewan

DETAIL PRODUK'S
Bahan baku	FR-4 (Tg 180)
lapisan Hitungan	6-Layer
Dewan Tebal	2.0mm
Tebal tembaga	2.0oz
permukaan Finish	ENIG
Topeng solder	hijau
silkscreen	putih
Min. Melacak Lebar / Spasi	0,075 / 0.075mm
Min. Ukuran lubang	0.25mm
Lubang Dinding Tembaga Tebal	≥20μm
Pengukuran	300 × 400mm
Pengemasan	Batin: Vacuum-dikemas dalam bal plastik lembut Outer: Karton Kardus dengan tali ganda
Aplikasi	Komunikasi, mobil, sel, komputer, medis
Keuntungan	Harga kompetitif, Pengiriman Cepat, OEM & ODM, Sampel Gratis,
Persyaratan Khusus	Terkubur Dan Blind Via, Impedansi Control, Via Plug, BGA solder Dan Goldfinger Apakah Diterima
sertifikasi	UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-GRATIS

KEMAMPUAN PRODUKSI PCB
PROSES Insinyur	ITEM Barang	Manufaktur KEMAMPUAN PRODUKSI Kemampuan
Memecahkan dlm lapisan tipis	jenis	FR-1, FR-5, FR-4 Tinggi Tg, ROGERS, ISOLA, ITEQ, ALUMINIUM, CEM-1, CEM-3, TACONIC, ARLON, TEFLON
Memecahkan dlm lapisan tipis	Ketebalan	0,2 ~ 3.2mm
Jenis produksi	lapisan Hitungan	2L-16L
Jenis produksi	Pengobatan permukaan	HAL, Gold Plating, Immersion Emas, OSP, Immersion Silver, Immersion Tin, Lead Gratis HAL
cut Laminasi	Max. Ukuran Panel kerja	1000 × 1200mm
Lapisan dalam	Inti Tebal internal	0,1 ~ 2.0mm
	Lebar internal / spasi	Min: 4 / 4mil
	Tebal Copper internal	1.0 ~ 3.0oz
dimensi	Dewan Toleransi Tebal	± 10%
dimensi	interlayer Penyelarasan	± 3mil
Pengeboran	Pembuatan Ukuran Panel	Max: 650 × 560mm
	pengeboran Diameter	≧ 0.25mm
	Lubang Diameter Toleransi	± 0.05mm
	Lubang Posisi Toleransi	0.076mm ±
	Min.Annular Cincin	0.05mm
PTH + Panel Plating	Tebal tembaga lubang Dinding	≧ 20um
PTH + Panel Plating	Keseragaman	≧ 90%
Lapisan luar	jalur Lebar	Min: 0.08mm
Lapisan luar	track Spasi	Min: 0.08mm
pola Plating	Selesai Copper Tebal	1oz ~ 3oz
Eing / Flash Emas	nikel Tebal	2.5um ~ 5.0um
Eing / Flash Emas	emas Tebal	0.03 ~ 0.05um
Topeng solder	Ketebalan	15 ~ 35um
Topeng solder	Solder Masker Bridge	3mil
Legenda	Lebar baris / spasi baris	6 / 6mil
Jari emas	nikel Tebal	≧ 120u "
Jari emas	emas Tebal	1 ~ 50U "
Hot Tingkat Air	Tin Tebal	100 ~ 300U "
Rute	Toleransi Dimensi	± 0.1mm
	Ukuran Slot	Min: 0.4mm
	cutter Diameter	0.8 ~ 2.4mm
meninju	garis Toleransi	± 0.1mm
meninju	Ukuran Slot	Min: 0.5mm
V-CUT	V-CUT Dimensi	Min: 60mm
	Sudut	15 ° 30 ° 45 °
	Tetap Toleransi Tebal	± 0.1mm
beveling	beveling Dimensi	30 ~ 300mm
Uji	pengujian Tegangan	250V
Uji	Max.Dimension	540 × 400mm
impedansi Kontrol	Toleransi	± 10%
aspek Jatah		12: 1
Ukuran Laser Drilling		4mil (0.1mm)
Persyaratan Khusus		Terkubur Dan Blind Via, Impedansi Control, Via Plug, BGA solder dan Goldfinger Apakah Diterima
Layanan OEM & ODM		iya nih

Detail cepat

Salah satu PCB terbesar (Printed Circuit Board) produsen di Cina dengan lebih dari 500 staf.
Salah satu produsen PCB profesional di Cina dengan pengalaman 20 tahun.
Sertifikasi ISO9001: 2008, UL, CE, ROHS, REACH, HALOGEN-GRATIS adalah bertemu.
Kualitas baik dengan harga yang kompetitif untuk semua jenis PCB yang diproduksi oleh SYF.
Satu-stop service dari PCB dengan perakitan diberikan kepada pelanggan kami.
Pelayanan yang terbaik dengan respon cepat selalu tersedia bagi pelanggan kami.
Semua jenis permukaan akhir diterima, seperti ENIG, OSP.Immersion Silver, Immersion Tin, Immersion Emas, Lead-bebas HASL, HAL.
Canggih peralatan produksi yang diimpor dari Jepang dan Jerman, seperti PCB Laminasi Machine, mesin bor CNC, garis Auto-PTH, AOI (Automatic Optic Inspection), Probe Flying Machine dan sebagainya.
BGA, Blind & Vias Dikuburkan dan impedansi Pengendalian diterima.
