Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.
Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.
Jenis bahan
FR-4, CEM-1, CEM-3, IMS, TG Tinggi, High Frequency, Halogen Gratis, dasar Aluminium, logam dasar inti
Pengobatan permukaan
HASL (LF), Flash emas, ENIG, OSP (lead free kompatibel), tinta karbon,
Peelable S / M, Immersion Ag / Tin, Gold jari plating, ENIG + Emas jari
Proses produksi
Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.
Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.
Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.
Aplikasi
LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, ect.a
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

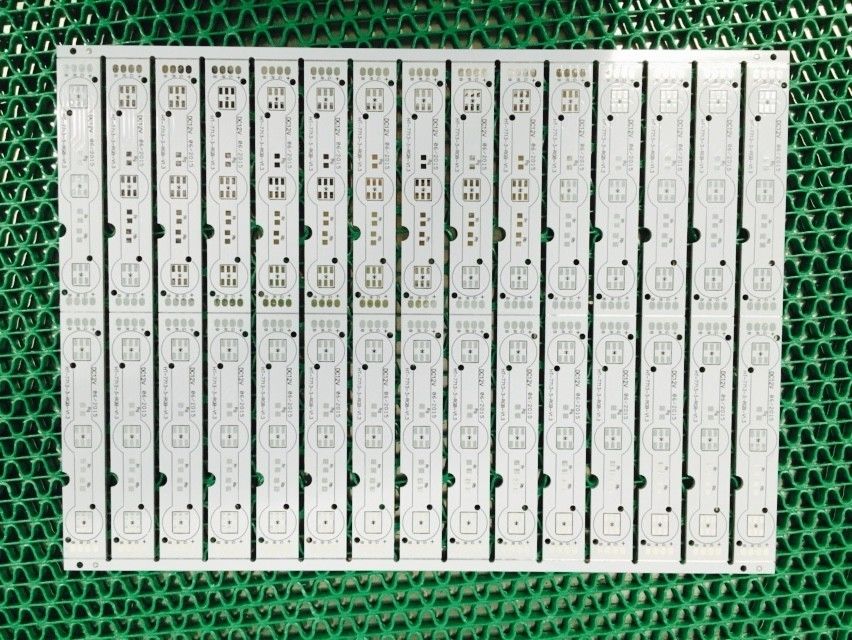

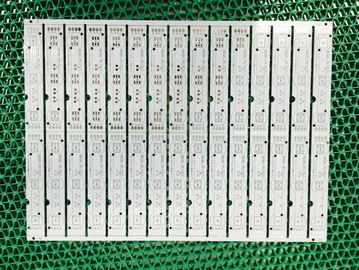

High Precision Infrared LED PCB Dewan / Aluminium Basis PCB Dewan
Spesifikasi Teknis Untuk PCB
Jumlah Lapisan | 1,2,4 atau 6, upto 18 lapisan |
jumlah pesanan | 1 50.000 |
Bentuk Dewan | Retangular, bulat, slot, guntingan, kompleks, tidak teratur |
Dewan Type | Kaku, fleksibel, kaku-fleksibel |
Material papan | FR-4 gelas epoxy, FR-4 tinggi Tg, RoHS compliant, Aluminium, Rogers, dll. |
Dewan Cutting | Geser, V-skor, Tab-dialihkan |
Dewan Tebal | 0.2-4.0mm, Flex 0.01-0.25mm |
Berat tembaga | 1.0, 1.5, 2.0 oz |
Topeng solder | Dua sisi LPI hijau, juga mendukung Red, White, Kuning, Biru, Hitam |
Sablon | Dua sisi atau satu sisi putih, kuning, hitam, atau negatif |
Sablon Min Jalur Lebar | 0,006 '' atau 0.15mm |
Max Dewan Dimensi | 20 inch * 20 inci atau 500 mm * 500 mm |
Min Jejak / Gap | 0.10mm, atau 4mils |
Min Bor Lubang Diameter | 0.01 '', 0.25mm, atau 10mils |
permukaan Finish | HASL, Nickle, Immersion Emas, Immersion Tin, Immersion Silver, OSP, dll. |
Dewan Toleransi Tebal | ± 10% |
Tembaga Berat Toleransi | ± 0,25 oz |
Minimal Slot Lebar | 0,12 '', 3.0mm, atau 120mils |
V-Score Depth | 20-25% dari ketebalan papan |
Desain Berkas Formate | Gerber RS-274,274D, Elang dan AutoCAD DXF, DWG |
Kemampuan PCB Majelis
Kuantitas | Prototipe & Low Volume Majelis PCB, dari 1 Dewan untuk 250, adalah spesialisasi, atau hingga 1000 |
Jenis Majelis | SMT, Thru-lubang |
solder Type | Larut Air Solder Paste, Bertimbel dan Lead-Free |
komponen | Pasif Down to 0201 ukuran BGA dan VFBGA Leadless Chip Carriers / CSP Majelis SMT dua sisi Fine Pitch untuk 0.8mils Perbaikan BGA dan Reball Bagian Penghapusan dan Penggantian |
Ukuran Bare Dewan | Terkecil: 0,25 * 0,25 inci Terbesar: 20 * 20 inci |
File Formate | Bill of Material file Gerber Pick-N-Place berkas |
Jenis Layanan | Turn-key, parsial turn-key atau konsinyasi |
kemasan komponen | Cut Tape, Tube, gulungan, Parts longgar |
Belok Waktu | Layanan hari yang sama ke layanan 15 hari |
pengujian | Terbang Probe Test, X-ray inspeksi AOI Uji |
Proses perakitan PCB | Pengeboran ----- Paparan ----- Plating ----- Etaching & melucuti ----- Punching ----- Uji Listrik ----- SMT ----- gelombang solder --- --Assembling ----- ICT ----- Fungsi Pengujian ----- Suhu & Kelembaban Pengujian |
Kami mampu memberikan layanan terbaik elektronik s:
Persyaratan teknis untuk perakitan PCB:
1) Profesional Permukaan-mount dan Melalui lubang Teknologi solder
2) Berbagai ukuran seperti 1206,0805,0603,0402 komponen teknologi SMT
3) ICT (Dalam Circuit Test), FCT teknologi (Fungsional Circuit Test).
4) PCB Majelis Dengan UL, CE, FCC, RoHS Persetujuan
5) teknologi reflow gas Nitrogen solder untuk SMT.
6) Tinggi Standard SMT & Solder Majelis Line
7) kapasitas kepadatan tinggi papan saling berhubungan teknologi penempatan.
Persyaratan kutipan untuk PCB dan perakitan PCB:
1) File Gerber dan daftar Bom
2) Batal pics dari pcba atau sampel pcba bagi kita
3) Metode pengujian PCBA
timbal Waktu
Sampel: 3-4 hari
Produksi massal: 7-15 hari (tergantung pada kuantitas)
Syarat pembayaran
T / T, Western Union
Packing dan Pengiriman
paket vakum dalam karton
Aplikasi Produk:
1. Komputer dan produk yang relevan: papan daya Movable, U Disk, antarmuka jaringan, komputer panel, cameral, kawat-kurang tikus.
2. Alat rumah: proyektor pintar / cameral digital, papan frekuensi tinggi. Perekam dan papan repeater, perlengkapan audio auto papan utama dan papan kontrol.
Komunikasi 3. Kawat-kurang: papan ponsel ,. GPS / arah rekor papan, telepon papan utama nirkabel, papan utama interkom.
4. LED Lighting: kekuatan drive LED, LED panel cahaya, LED sabuk cahaya.
Mengapa kami?
Kualitas
UL kami (E465880) / standar RoHS memastikan rakitan kualitas dari awal sampai akhir. Apakah itu produk kustom sederhana atau kompleks produksi turnkey run, JHD PCB akan mematuhi standar kualitas tertinggi.
Mampu
JHD PCB menawarkan terbaru dalam kemampuan perakitan dan kualifikasi mengasuransikan kualitas yang dibangun ke dalam setiap produk yang kami hasilkan.
Pengalaman
Ketika datang ke membangun Anda Anda ingin pasangan Anda dapat bergantung pada. Tim manajemen kami memiliki lebih dari 8years pengetahuan industri gabungan. Tim teknik kami memiliki lebih dari 5 tahun pengalaman.
Melindungi kepentingan Anda
Melindungi Kekayaan Intelektual Anda adalah salah satu pekerjaan! Staf kami profesional terlatih semua bekerja di bawah kontrak kerahasiaan yang ketat dan mengobati dokumentasi penting Anda karena mereka akan mereka sendiri.
keluwesan
JHD PCB membanggakan diri pada kemampuan kita untuk program tailor khusus di seluruh kebutuhan pelanggan kami. JHD PCB membutuhkan waktu untuk mendengarkan kebutuhan bisnis yang unik Anda dan kemudian berangkat untuk mengungguli mereka.
JHD PCB ingin menjadi mitra terpercaya Anda dalam waktu dekat!
