Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.
Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.
Jenis bahan
FR-4, CEM-1, CEM-3, IMS, TG Tinggi, High Frequency, Halogen Gratis, dasar Aluminium, logam dasar inti
Pengobatan permukaan
HASL (LF), Flash emas, ENIG, OSP (lead free kompatibel), tinta karbon,
Peelable S / M, Immersion Ag / Tin, Gold jari plating, ENIG + Emas jari
Proses produksi
Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.
Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.
Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.
Aplikasi
LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, ect.a
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | perakitan desain PCB,jasa perakitan elektronik |
---|

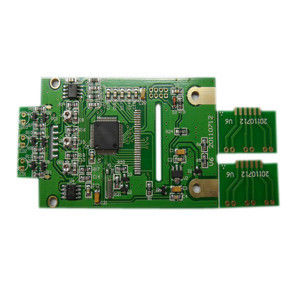

0.3mm Majelis Dewan PCB / Circuit Board Tata Letak Untuk Printed Sirkuit
Detail cepat
Deskripsi
kemampuan produksi perakitan PCB kami meliputi mesin ditempatkan SMT, THT, BGA dan Micro BGAs, di samping teknologi campuran PCB perakitan. Menjaga di garis depan persyaratan komponen, kami menawarkan permukaan mount penempatan ke 12 juta lapangan, dengan berbagai komponen 0201-52 mm QFPs persegi dan BGAs.
Bagian & Komponen Sourcing
Untuk Printed Circuit Board layanan Majelis, kami menerima komponen dan suku cadang di Dua pendekatan berikut.
1.Partial Turnkey, pasokan pelanggan komponen bagian.
2.Full Turnkey, Kami membeli semua komponen dari agen Authority kami, 100% jaminan asli.
Komponen untuk proyek PCBA Anda dapat disediakan dalam satu atau lebih pendekatan bawah. Kami memesan suku cadang asli dari pemasok yang ditunjuk atau perusahaan mitra kami termasuk Digikey, pemburu tikus, Arrow, Avnet, Future Electronics dll
Kemampuan teknis
Jenis perakitan | THD (Thru-lubang perangkat) / Konvensional SMT (teknologi Surface-mount) SMT & THD dicampur Dua sisi TPS dan / atau perakitan THD |
Jumlah pesanan | 1 100.000 |
komponen | Pasif, ukuran terkecil 0201 Baik lapangan untuk 08 Mils Leadless operator Chip / BGA, VFBGA, FPGA & DFN Konektor dan terminal |
kemasan komponen | gulungan pita dipotong Tabung bagian yang longgar |
dimensi papan | Terkecil ukuran: 6mm x 6mm ukuran terbesar: 600mm x 400mm |
bentuk Dewan | Rectangular Bulat, slot, sobekan, Kompleks, luar biasa |
Jenis papan | Kaku Fleksibel Kaku-fleksibel |
solder Type | Bertimbal dan Lead-Gratis Larut dalam air pasta solder manual solder untuk bagian-bagian khusus, misalnya kabel dan bagian sensitif suhu. |
Format desain berkas | Gerber RS-274X, 274D, Elang dan AutoCAD DXF, DWG BOM (Bill of Material) Pilih dan Tempatkan berkas (XYRS) |

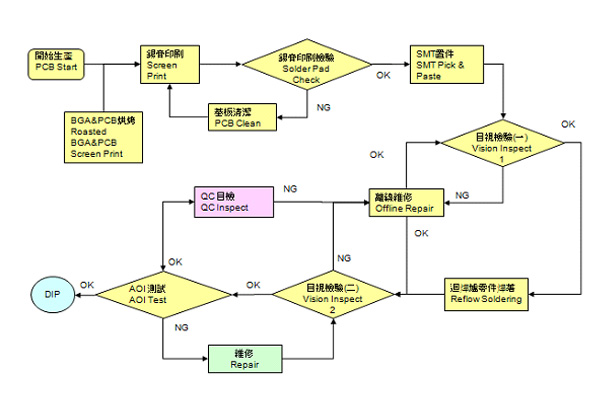

PCB Majelis Arus Produksi Bagan
Prosedur pengujian
Kami melakukan beberapa prosedur jaminan kualitas sebelum pengiriman keluar papan apapun. Ini termasuk:
Inspeksi visual
X-ray Inspeksi
AOI (Automated Optical Inspector),
ICT (di-sirkuit test), dan BGA Rework
uji fungsional (modul tes harus disediakan).
Cepat kali gilirannya menyebabkan
Jika semua bagian yang tersedia, biasanya penuh turnkey PCB pekerjaan perakitan dapat diselesaikan dalam waktu 5 sampai 10 hari di pabrik kami. Ini berarti bahwa perintah tersebut dapat disampaikan dalam waktu tiga minggu setelah awal turnkey pekerjaan.
Jaminan layanan
Kami pastikan untuk melayani setiap pelanggan secara profesional, jujur dan ramah untuk yang terbaik dari ourability. Kami akan dengan senang hati kembali bekerja proyek Anda jika proyek Anda tidak 100% memuaskan.
Dapatkan kutipan cepat sekarang
Dengan mengirimkan tagihan bahan, file Gerber termasuk gambar perakitan dan kita akan memiliki kutipan kembali kepada Anda dalam beberapa jam. Dengan Shenzhen hengda tidak pernah ada biaya tersembunyi dan harga kami sangat kompetitif dan wajar.
