pengantar
Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.
Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.
Jenis bahan
FR-4, CEM-1, CEM-3, IMS, TG Tinggi, High Frequency, Halogen Gratis, dasar Aluminium, logam dasar inti
Pengobatan permukaan
HASL (LF), Flash emas, ENIG, OSP (lead free kompatibel), tinta karbon,
Peelable S / M, Immersion Ag / Tin, Gold jari plating, ENIG + Emas jari
Proses produksi
Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.
Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.
Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.
Aplikasi
LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, ect.a
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | Papan Sirkuit Cetakan Kaku,PCB cepat |
---|

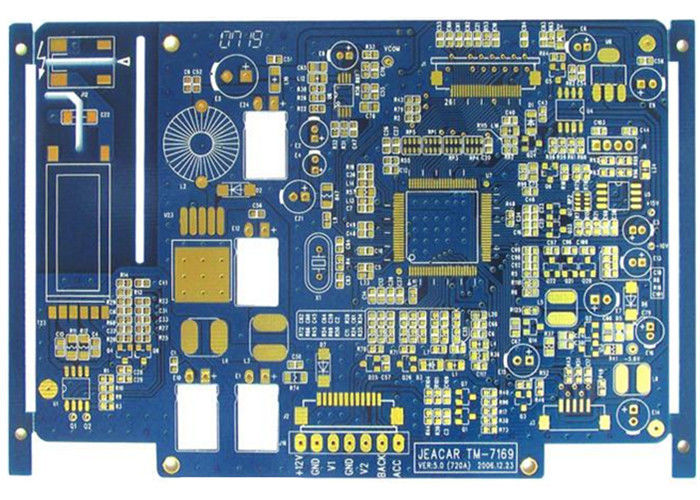

1 - 28 Lapisan Aluminium Basis Biru 4 Lapisan FR4 Custom Printed Circuit Boards with Flash Gold 0.5 - 6oz
Aplikasi
Produk diterapkan pada berbagai industri berteknologi tinggi seperti: LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan elektronik konsumen kelas atas, dll. Dengan kerja dan usaha yang tak henti-hentinya untuk pemasaran, ekspor produk ke Amerika, Kanada, negara-negara Eropa, Afrika dan negara-negara Asia-pasifik lainnya
Spesifikasi
| Prototipe presisi tinggi | Produksi massal PCB | |
Lapisan Maks | 1-28 lapisan | 1-14 lapisan | |
Lebar baris MIN (mil) | 3mil | 4mil | |
MIN Line space (mil) | 3mil | 4mil | |
Min via (pengeboran mekanis) | Tebal papan ≤1.2mm | 0.15mm | 0.2mm |
Tebal papan ≤2.5mm | 0.2mm | 0.3mm | |
Tebal papan> 2.5mm | Rangka Aspek≤13: 1 | Rangka Aspek≤13: 1 | |
Ransum Aspek | Rangka Aspek≤13: 1 | Rangka Aspek≤13: 1 | |
Ketebalan papan | MAX | 8mm | 7mm |
MIN | 2 lapisan: 0.2mm; 4 lapisan: 0.35mm; 6 lapisan: 0.55mm; 8 lapisan: 0.7mm; 10 lapisan: 0.9mm | 2 lapisan: 0.2mm; 4 lapisan: 0.4mm; 6 lapisan: 0.6mm; 8layer: 0.8mm | |
Ukuran MAX Board | 610 * 1200mm | 610 * 1200mm | |
Ketebalan tembaga maks | 0,5-6oz | 0,5-6oz | |
Perendaman Emas / Tumpukan Emas Disepuh | Perendaman Emas: Au, 1-8u " |
| |
Lubang tembaga tebal | 25um 1mil | 25um 1mil | |
Toleransi | Ketebalan papan | Tebal papan ≤1.0mm: +/- 0.1mm | Tebal papan ≤1.0mm: +/- 0.1mm |
Garis besar toleransi | ≤100mm: +/- 0.1mm | ≤100mm: +/- 0.13mm | |
Impedansi | ± 10% | ± 10% | |
Pompa topeng MIN Solder | 0.08mm | 0.10mm | |
Memasukkan kemampuan Vias | 0.25mm - 0.60mm | 0.70mm - 1.00mm |
Deskripsi
1.Produsen profesional PCB dan PCB perakitan khusus di satu sisi PCB, dua sisi PCB, multilayer PCB, PCB layout dan desain dan perakitan PCB
2. Material Type: FR4, bahan non-halogen, Base Aluminium, Base Cooper, bahan dengan frekuensi tinggi, foil tembaga tebal, 94-V0 (HB), bahan PI, HIGH TG: SL S1000-2, ITEQ: IT180
3. Permukaan perawatan: HAL, Emas Perendaman, Perendaman Timah, Perendaman perak, Jari Emas, OSP, HAL (Perendaman Emas, OSP, Perendaman perak, Pewarna Perendaman) + Jari Emas
Keuntungan
1. Pabrik PCB langsung
2. PCB Memiliki sistem pengendalian kualitas yang komprehensif
PCB harga bagus
4. Waktu pengiriman PCB cepat berbalik dari 48 jam.
5. Sertifikasi PCB (ISO / UL E354810 / RoHS)
6. 8 tahun pengalaman dalam mengekspor jasa
7. PCB tidak ada MOQ / MOV.
8. PCB berkualitas tinggi. Melalui theAOI (Automated Optical Inspection), QA / QC, porbe terbang, Etesting
