pengantar
Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.
Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.
Jenis bahan
FR-4, CEM-1, CEM-3, IMS, TG Tinggi, High Frequency, Halogen Gratis, dasar Aluminium, logam dasar inti
Pengobatan permukaan
HASL (LF), Flash emas, ENIG, OSP (lead free kompatibel), tinta karbon,
Peelable S / M, Immersion Ag / Tin, Gold jari plating, ENIG + Emas jari
Proses produksi
Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.
Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.
Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.
Aplikasi
LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, ect.a
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

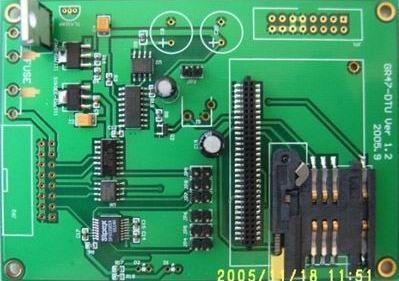

Cepat Balik Kuat PCB board Assembly / Printed Circuit Board Assembly
Spesifikasi
1. Majelis PCB di SMT dan DIP
2. PCB skematik menggambar / tata letak / produksi
3. PCBA clone / change board
4. Komponen sourcing dan pembelian untuk PCBA
5. Desain kandang dan cetak injeksi plastik
6. Menguji layanan. Termasuk: AOI, Fuction Testing, di Circuit Testing, X-Ray Untuk Pengujian BGA, 3D Tebal Tebal Test
7. IC programing
Persyaratan Kutipan:
Berikut spesifikasi yang dibutuhkan untuk penawaran:
1) Bahan dasar:
2) Tebal papan:
3) Tembaga ketebalan:
4) Permukaan pengobatan:
5) Warna masker solder dan silkscreen:
6) Kuantitas
7) file Gerber & BOM
Huaswin mengkhususkan diri pada pembuatan PCB dan dan PCB Assembly
Kemampuan PCBA:
Prototyping cepat
Campuran tinggi, volume rendah dan medium terbangun
SMT MinChip: 0201
BGA: 1.0 sampai 3.0 mm pitch
Melalui lubang perakitan
Proses khusus (seperti lapisan konformal dan pot)
Kemampuan ROHS
Operasi pengerjaan IPC-A-610E dan IPC / EIA-STD
Spesifikasi Detil Manufaktur PCB
1 | lapisan | Lapisan 1-30 |
2 | Bahan | CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, |
3 | Ketebalan papan | 0.2mm-6mm |
4 | Ukuran papan max.finished | 800 * 508mm |
5 | Ukuran lubang Min.drilled | 0.25mm |
6 | lebar min.line | 0.075mm (3mil) |
7 | jarak min.line | 0.075mm (3mil) |
8 | Permukaan selesai | HAL, HAL Memimpin bebas, Immersion Gold / |
9 | Ketebalan tembaga | 0.5-4.0oz |
10 | Warna topeng solder | hijau / hitam / putih / merah / biru / kuning |
11 | Pengepakan batin | Kemasan vakum, kantong plastik |
12 | Kemasan luar | kemasan karton standar |
13 | Toleransi lubang | PTH: ± 0,076, NTPH: ± 0,05 |
14 | Sertifikat | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profil meninju | Routing, V-CUT, Beveling |
Majelis PCB layanan:
Majelis SMT
Pick atau Tempat Otomatis
Penempatan Komponen Kecil seperti 0201
Fine Pitch QEP - BGA
Inspeksi Optik Otomatis
Melalui lubang
Solder gelombang
Majelis Tangan dan solder
Bahan Sourcing
IC pre-programming / Burning on-line
Fungsi pengujian sesuai permintaan
Tes penuaan untuk papan LED dan Power
Unit perakitan lengkap (termasuk plastik, kotak logam, Coil, perakitan kabel dll)
Desain kemasan
Lapisan konformal
Lapisan pelapis dip-coating dan vertical spray tersedia. Melindungi lapisan dielektrik non-konduktif yang
diaplikasikan pada papan sirkuit tercetak untuk melindungi rakitan elektronik dari kerusakan akibat
kontaminasi, semprotan garam, kelembaban, jamur, debu dan korosi yang disebabkan oleh lingkungan yang keras atau ekstrim.
Saat dilapisi, itu jelas terlihat sebagai bahan yang jernih dan berkilau.
Kotak komplit
Solusi 'Box Build' lengkap termasuk pengelolaan material dari semua komponen, bagian elektromekanis,
plastik, casing dan bahan cetak & kemasan
Metode Pengujian
Pengujian AOI
Cek pasta solder
Cek komponen sampai 0201 "
Cek komponen yang hilang, offset, bagian yang salah, polaritas
Pemeriksaan X-Ray
X-Ray memberikan resolusi resolusi tinggi untuk:
BGAs
Papan bender
Pengujian di Sirkuit
Pengujian di Sirkuit umumnya digunakan bersamaan dengan AOI yang meminimalkan cacat fungsional yang disebabkan oleh
masalah komponen
Uji Power-up
Uji Fungsi Lanjutan
Pemrograman Perangkat Flash
Pengujian fungsional
Proses Mutu:
1. IQC: Kontrol Mutu Masuk (Inspeksi Bahan Masuk)
2. Inspeksi Artikel Pertama (FAI) untuk setiap proses
3. IPQC: Dalam Proses Quality Control
4. QC: 100% Test & Inspeksi
5. QA: Quality Assurance berdasarkan pemeriksaan QC lagi
6. Pengerjaan: IPC-A-610, ESD
7. Manajemen Mutu berbasis CQC, ISO9001: 2008, ISO / TS16949
