Pengantar:
PCB Flex, juga dikenal sebagai sirkuit cetak fleksibel atau elektronik fleksibel, memberikan pilihan yang lebih besar untuk desainer dan insinyur saat perakitan sirkuit elektronik.
Mereka dibangun dari bahan plastik fleksibel, kinerja tinggi, biasanya polimida, yang memungkinkan papan untuk menekuk atau "fleksibel" saat digunakan. Fleksibilitas ini membuka mereka untuk digunakan dalam berbagai aplikasi.
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | membran beralih PCB,membran beralih panel |
---|

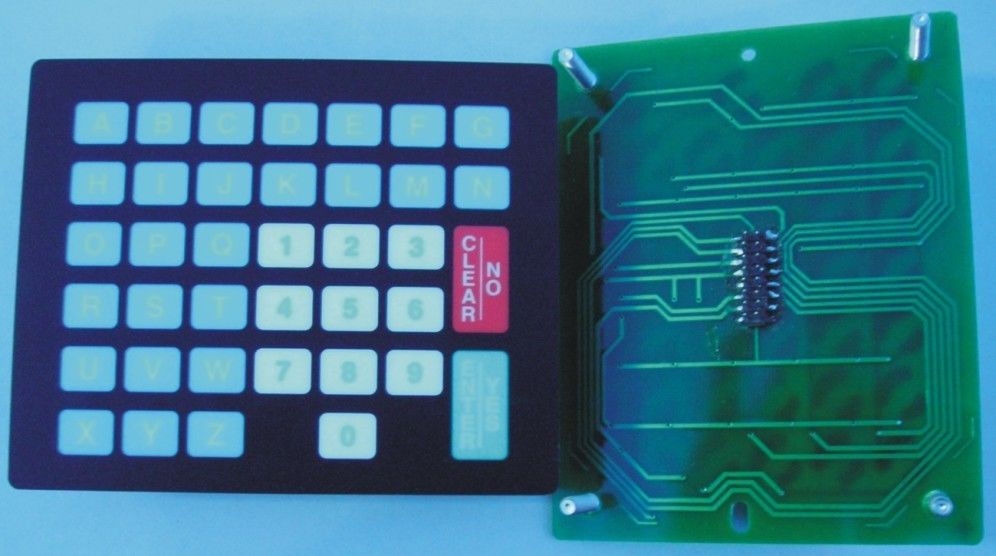

PCB membran Switch untuk Disk Drive, dimensi lubang 0,3 mm
1. fleksibilitas
Dapat Ditekuk, dilipat dan Cacat dengan bebas. Jari-jarinya coil kecil dan dapat dipindahkan secara bebas sepanjang X, Y, Z sumbu secara terpisah.
2. menempati ruang kecil
Karena ringan dan tipis, itu membuat penggunaan terbaik dari ruang sempit di instrumen. (rata-rata ketebalan 1.1-0. Am)
3. light berat
Beratnya sangat ringan karena desain FPC tidak didasarkan pada kekuatan mekanik tetapi beban saat ini.
4. baik segel kemampuan
Dewan fleksibel dapat dirancang untuk rendah - tarik seal abadi merugikan lingkungan.
5. tetap transmisi
Pola kabel dan konduktor jarak bebas dapat dirancang berdasarkan parameter listrik. Setelah selesai pola, parameter R. L. c tetap sesuai.
6. mudah perakitan
Properti terminal ini cukup baik untuk dapat diperbaiki untuk peralatan dengan menyolder, memasukkan, memukau dan perekatan. Manual kesalahan dalam kabel tradisional dihindari.
7. baik isolasi
Kami memilih bahan dengan properti isolasi yang baik, seperti Polimida, poliester, dll. Biasanya, kabel tertutup, sehingga isolasi sangat diperkuat.
FPC & FFC dapat diterapkan secara luas:
Keterangan:
Substrat foil tembaga (Copper Film) [3]
Foil tembaga: pada dasarnya dibagi menjadi dua jenis elektrolit tembaga dan digulung tembaga umum ketebalan 1oz 1 / 2oz dan 1/3 oz
Substrat film: ketebalan umum 1mil dengan 1/2mil dua jenis.
Lem (adhesive): ketebalan kebutuhan pelanggan.
Menutupi film perlindungan film (menutupi Film)
Menutupi film perlindungan film: permukaan isolasi. 1mil ketebalan umum dengan 1 2mil.
Lem (adhesive): ketebalan kebutuhan pelanggan.
Perekat penumpukan benda asing sebelum menekan bentuk dari kertas: menghindari; pekerjaan mudah.
Pengaku (PI pengaku Film)
Pengaku: memperkuat kekuatan mekanik FPC, untuk memfasilitasi pekerjaan permukaan mount. Umum ketebalan 3mil untuk 9mil.
Lem (adhesive): ketebalan kebutuhan pelanggan.
Bentuk dari kertas: untuk menghindari benda asing perekat penumpukan Crimping sebelum.
EMI: melindungi elektromagnetik film, garis papan sirkuit perlindungan tanpa gangguan dari dunia luar (sebuah distrik elektromagnetik yang kuat atau rentan terhadap gangguan zona).
Aplikasi:
1. telepon selular
Berfokus pada fleksibel papan sirkuit ringan dan tipis tebal. Dapat secara efektif menyimpan volume produk, koneksi yang mudah baterai, mikrofon, dan tombol dan menjadi satu.
2. komputer dan LCD layar
Menggunakan konfigurasi satu baris fleksibel papan sirkuit, dan tipis tebal. Sinyal digital ke gambar, melalui layar LCD
3. CD player
Berfokus pada tiga dimensi perakitan Karakteristik dari papan sirkuit fleksibel dan tipis tebal. CD besar untuk membawa sekitar
4. Disk Drive
Terlepas dari hard disk, atau disket, sangat tergantung di FPC tinggi kelembutan dan ketebalan 0,1 mm ramping, membaca data selesai dengan cepat. PC atau NOTEBOOK.
5. terbaru aplikasi
Hard disk drive (HDD, hard disk drive) ditangguhkan sirkuit (Su ensi. N cireuit) dan komponen xe Kemasan papan, dll
Spesifikasi:
Sebagai per permintaan OEM OEM
Bahan: PI: 1 mil
Cu: 1 oz
PI: 1 mil
Permukaan pengobatan: pelapisan timah murni
Dimensi lubang minimum: 0,3 mm
Lebar minimum linier: 0.08mm
Jarak minimum linier: 0.08mm
Eksternal toleransi: + / 0.05mm
Pengelasan perlawanan: 280 lebih dari 10 detik
Kekuatan mengelupas: 1.2 kg/cm2
Tahan panas: -200 sampai 300 derajat C
Permukaan resistivitas: 1.0 x 1011
Bandability: temui IPC standar
Ketahanan kimia: memenuhi standar IPC
Keunggulan kompetitif:
1.noodling: merakit bekerja jam lebih pendek
Semua baris dalam konfigurasi lengkap. Menyimpan tambahan FPC PCB FPC PCB kabel sambungan pekerjaan
2. kecil: volume kecil PCB
Dapat secara efektif mengurangi volume produk. Peningkatan ini membawa pada kenyamanan
3. light: berat yang lebih ringan dari PCB (sulit)
Dapat mengurangi berat produk akhir
4.Thin: lebih tipis daripada Anda ketebalan hard PCB board.
Dapat meningkatkan kelembutan. Memperkuat maka ruang terbatas untuk tiga dimensi Majelis
5. pengiriman cepat
6. terbaik layanan
7. OEM/ODM tersedia.
