Fleksibel Dewan PCB

Pengantar:

PCB Flex, juga dikenal sebagai sirkuit cetak fleksibel atau elektronik fleksibel, memberikan pilihan yang lebih besar untuk desainer dan insinyur saat perakitan sirkuit elektronik.

Mereka dibangun dari bahan plastik fleksibel, kinerja tinggi, biasanya polimida, yang memungkinkan papan untuk menekuk atau "fleksibel" saat digunakan. Fleksibilitas ini membuka mereka untuk digunakan dalam berbagai aplikasi.

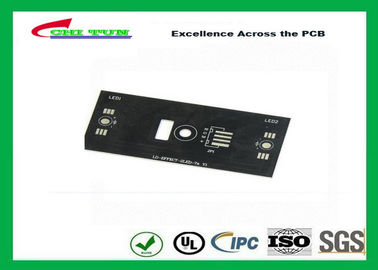

Prototipe PCB Aluminium Basis Dewan Single Side 1.6mm Milling PCB Permukaan HASL

Gambar besar : Prototipe PCB Aluminium Basis Dewan Single Side 1.6mm Milling PCB Permukaan HASL

Detail produk:

Place of Origin:	Shenzhen China
Nama merek:	ChiTunPCB
Sertifikasi:	UL/ISO/ROHS/SGS
Model Number:	CTEL0110118

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1pcs
Harga:	base on gerberfiles
Packaging Details:	Vacuum package and export standard corton
Delivery Time:	8-15days
Payment Terms:	TT, LC, Western Union, D/A,, D/P,and others base on negotiation
Supply Ability:	80000 Square Meters Per Month

Kontak

Detil Deskripsi produk

Material:

AL-Base 1.6mm

Surface:

HASL

Solder mask:

Black

Menyoroti:

cepat turn PCB fabrikasi

cepat gilirannya dicetak papan sirkuit

Prototipe PCB Aluminium Basis Dewan Single Side 1.6mm Milling PCB

	Deskripsi Produk
Nomor model:	CTEL0110118
Jumlah lapisan:	1Layer
Bahan:	alu
Finish Tebal:	1.6mm
tembaga:	1oz
PCB Ukuran:	65 * 65mm
Jalur Lebar ruang / baris
Ukuran Min.Hole:
Permukaan akhir:	HASL
	solder topeng hitam
	ada sillkscreen
	E-TEST
	Penggilingan
Tempat asal:	Cina
Nama merk:	CHITUN
sertifikasi:	UL, ROHS, ISO
Standar:	standar IPC

Pilihan teknis untuk papan Logam Inti Circuit

1 lapisan		Catatan
Bahan	Aluminium inti, FR4 meliputi
Max. ukuran	500mm x 500mm
ketebalan aluminium	1.5mm, 2.0mm
tembaga awal	35μm (untuk 1.5mm), 140μm (untuk 2.0mm)
Permukaan	Bebas timah HAL, emas perendaman, pencelupan timah
RoHS compliant	iya nih
2 lapisan berlapis melalui
Bahan	Aluminium inti, FR4 meliputi
Max. ukuran	600mm x 600mm
ketebalan aluminium	1.2mm, 1.5mm, 1.6mm
	0.8mm, 1.0mm, 2.0mm
dasar tembaga	18μm, 35μm, 70μm, 105μm, 140μm
Permukaan	Bebas timah HAL, emas perendaman, pencelupan timah
RoHS compliant	iya nih
parameter desain
Min. lebar konduktor	200μm
Min. konduktor spasi	200μm
Min. cincin annular	150μm
Min. melalui (PTH)	0.3mm

Aplikasi:

1. Audio dan peralatan Video: Input / Output amplifier, amplifier seimbang, audio amplifier, preamplifier, power amplifier

2. Komunikasi peralatan elektronik: penguat frekuensi tinggi, penyaring amplifier, rangkaian pemancar

peralatan 3. Otomatisasi kantor: drive motor, dan sebagainya.

4. Otomotif: regulator elektronik, lebih ringan, pengontrol kekuasaan

5. Komputer: CPU papan, floppy disk drive, perangkat catu daya

6. Modul Power: converter, rectifier, UPS, menjembatani relay solid-state

7. lampu Lighting: Lampu LED dll.
