Multilayer PCB Dewan

  • Presisi tinggi Multilayer PCB Dewan pemasok
  • Presisi tinggi Multilayer PCB Dewan pemasok
  • Presisi tinggi Multilayer PCB Dewan pemasok
  • Presisi tinggi Multilayer PCB Dewan pemasok
  • Presisi tinggi Multilayer PCB Dewan pemasok
  • Presisi tinggi Multilayer PCB Dewan pemasok

pengantar

Multilayer papan sirkuit cetak (PCB) mewakili evolusi besar berikutnya dalam teknologi fabrikasi. Dari platform dasar bersisi ganda berlapis melalui datang metodologi yang sangat canggih dan kompleks itu lagi akan memungkinkan desainer papan sirkuit rentang dinamis interkoneksi dan aplikasi.

Multilayer papan sirkuit yang penting dalam kemajuan komputasi modern. The multilayer konstruksi dasar PCB dan fabrikasi mirip dengan fabrikasi chip mikro pada ukuran makro. Kisaran kombinasi bahan luas dari epoxy kaca dasar untuk mengisi keramik eksotis. Multilayer dapat dibangun di atas keramik, tembaga, dan aluminium. Buta dan dikuburkan vias umumnya diproduksi, bersama dengan pad pada melalui teknologi.

Proses produksi

1. Kimia Bersih

Dalam rangka untuk mendapatkan kualitas yang baik pola terukir, perlu untuk memastikan ikatan yang kuat dari menahan lapisan dan permukaan substrat, substrat atau lapisan permukaan oksida, minyak, debu, sidik jari dan kotoran lainnya. Oleh karena itu, sebelum menahan lapisan pertama kali diterapkan pada permukaan papan dan permukaan tembaga foil membersihkan lapisan yang kasar mencapai tingkat tertentu.
Dalam piring: mulai empat panel, (lapisan kedua dan ketiga) dalam adalah harus lakukan pertama. Lembar batin terbuat dari serat kaca dan epoxy resin berbasis permukaan atas dan bawah komposit lembar tembaga.

2. Potong Lembar kering Film Lamination

Lapisan photoresist: kita perlu membuat bentuk pelat bagian dalam, pertama kita ditempelkan film kering (menolak, photoresist) atas lembaran lapisan dalam. Film kering adalah film tipis poliester, film photoresist dan film pelindung polietilen terdiri dari tiga bagian. Ketika foil, film kering dimulai dengan film pelindung polietilen terkelupas, dan kemudian di bawah kondisi panas dan tekanan dalam film kering yang disisipkan pada tembaga.


3. Gambar Paparan & Gambar Kembangkan

Paparan: Dalam radiasi UV, photoinitiators menyerap cahaya terurai menjadi radikal, radikal photopolymerization inisiator dan kemudian polimerisasi monomer untuk menghasilkan reaksi silang, membentuk larut dalam encer larutan alkali setelah reaksi dari struktur polimer. Polimerisasi terus berlanjut untuk beberapa waktu, untuk memastikan stabilitas proses, tidak merobek segera setelah Film paparan polyester harus tinggal lebih dari 15 menit untuk reaksi polimerisasi untuk melanjutkan, sebelum mengembangkan film poliester robek.
Pengembang: reaksi kelompok aktif solusi bagian tidak terpapar dari film fotosensitif dengan encer alkali larut dalam produksi terlarut peduli bawah, meninggalkan sudah mengeras oleh silang bagian pola fotosensitif

4. Copper Etch

Di papan dicetak atau proses pembuatan papan tercetak lentur, reaksi kimia ke bagian foil tembaga tidak dihapus, sehingga membentuk pola sirkuit yang diinginkan tembaga bawah photoresist tidak tergores dipertahankan dampak.

5. Jalur Resist & Post Etch punch & AOI Inspeksi & Oxide

Tujuan dari film ini adalah untuk etch papan ditahan setelah membersihkan menolak lapisan sehingga tembaga berikut terkena. "Terak Film" filter dan mendaur ulang limbah harus dibuang dengan benar. Jika Anda pergi setelah film bisa dicuci benar-benar bersih, Anda mungkin mempertimbangkan tidak acar. Akhirnya, dewan benar-benar kering setelah mencuci, hindari sisa kelembaban.

6. layup dengan prepreg

Sebelum memasuki mesin tekanan, kebutuhan untuk menggunakan semua bahan multilayer siap untuk berkemas (Lay-up) Selain pegangan dalam pekerjaan telah teroksidasi, namun masih perlu film film pelindung (Prepreg) -. Resin epoxy diresapi serat kaca. Peran laminasi adalah urutan tertentu untuk papan ditutupi dengan lapisan pelindung sejak ditumpuk dan ditempatkan di antara pelat lantai.

7. layup dengan foil tembaga & Vacuum laminasi Tekan

Foil - untuk menyajikan lembar dalam dan kemudian ditutup dengan lapisan foil tembaga di kedua sisi, dan kemudian bertekanan multilayer (dalam jangka waktu tertentu yang diperlukan untuk mengukur suhu dan ekstrusi tekanan) didinginkan sampai suhu kamar setelah selesainya yang tersisa adalah lembaran multi-lapisan bersama-sama.

8. CNC Bor

Di bawah kondisi presisi dalam, pengeboran pengeboran CNC tergantung pada mode. Pengeboran presisi tinggi, untuk memastikan bahwa lubang berada di posisi yang benar.

9. Electroless Tembaga

Dalam rangka untuk membuat melalui lubang antara lapisan dapat diaktifkan (bundel resin dan kaca serat dari bagian non-konduktif dinding metalisasi lubang), lubang harus diisi dengan tembaga. Langkah pertama adalah lapisan tipis plating tembaga di dalam lubang, proses ini benar-benar reaksi kimia. Tembaga ketebalan akhir berlapis dari 50 inci juta.

10. Cut Lembar & Dry Film Lamination

Coating photoresist: Kami memiliki satu di lapisan luar photoresist.

11. Mage Paparan & Gambar Kembangkan

Eksposur luar dan pembangunan

12. Tembaga Pola Electro Plating

Ini telah menjadi tembaga sekunder, tujuan utama adalah untuk menebalkan garis tembaga dan tembaga vias tebal.

13. Tin Pola Electro Plating

Tujuan utamanya adalah etsa menolak, melindunginya meliputi konduktor tembaga tidak akan diserang (perlindungan internal semua lini tembaga dan vias) di korosi basa tembaga.

14. Jalur Resist

Kita sudah tahu tujuan, hanya menggunakan metode kimia, permukaan tembaga yang terkena.

15. Tembaga Etch

Kita tahu bahwa tujuan melindungi kaleng sebagian terukir foil bawah.

16. LPI sisi coating 1 & Tack Kering & LPI coating sisi 2 & Tack Kering & Gambar Expose & Gambar Mengembangkan & Thermal Cure Solder mask

Topeng solder terkena bantalan yang digunakan, sering dikatakan bahwa hijau minyak, minyak sebenarnya menggali lubang di hijau, minyak hijau tidak perlu menutupi bantalan dan daerah terbuka lainnya. Pembersihan yang layak bisa mendapatkan fitur permukaan yang cocok.

17. Permukaan finish

HASL solder lapisan HAL (umumnya dikenal sebagai HAL) proses pertama dicelupkan pada fluks PCB, kemudian mencelupkan di solder cair, dan kemudian dari antara dua pisau udara oleh udara terkompresi dengan pisau di udara panas untuk meniup kelebihan solder di sirkuit cetak papan, pada saat yang sama menghilangkan kelebihan lubang solder logam, menghasilkan terang, halus, lapisan solder seragam.
Goldfinger, tujuan-dirancang Ujung Connector, pasang konektor papan penghubung ekspor asing, dan karena itu perlu untuk menipu proses. Memilih emas karena konduktivitas dan oksidasi perlawanan unggulannya. Namun, karena biaya emas hanya berlaku untuk menipu begitu tinggi, emas lokal berlapis atau kimia.

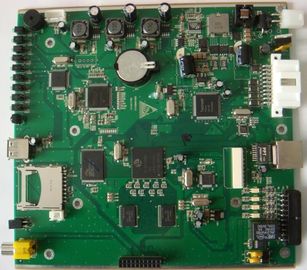

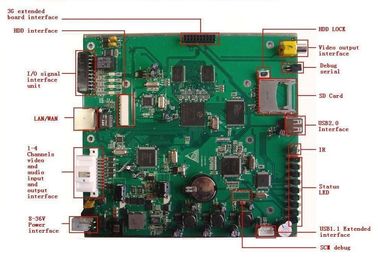

SO, SOP, SOJ, Majelis TSOP SMT Printed Circuit Board, Majelis Elektronik Multilayer PCB Dewan

SO, SOP, SOJ, TSOP SMT Printed Circuit Board Assembly, Electronic Multilayer PCB Board Assembly
SO, SOP, SOJ, TSOP SMT Printed Circuit Board Assembly, Electronic Multilayer PCB Board Assembly SO, SOP, SOJ, TSOP SMT Printed Circuit Board Assembly, Electronic Multilayer PCB Board Assembly

Gambar besar :  SO, SOP, SOJ, Majelis TSOP SMT Printed Circuit Board, Majelis Elektronik Multilayer PCB Dewan

Detail produk:

Tempat asal: Cina
Nama merek: Fortunemount
Sertifikasi: RoHS, CE, FCC
Nomor model: FM-MR9204
Detil Deskripsi produk
Menyoroti:

produsen kontrak elektronik

,

manufaktur elektronik layanan

SO, SOP, SOJ, Majelis TSOP SMT Printed Circuit Board, Majelis Elektronik Multilayer PCB Dewan

Kunci Spesifikasi / Fitur Khusus:

  • Selain itu, kami dapat menyediakan 0201 penempatan Chip, melalui lubang komponen penyisipan dan produk jadi fabrikasi, pengujian dan paket
  • Produksi komponen pelanggan dirancang
  • SMD perakitan dan melalui lubang komponen penyisipan
  • Fasilitas manufaktur kami meliputi workshop bersih dan kecepatan tinggi maju jalur SMT
  • Penempatan presisi kami dapat mencapai Chip + 0.1mm pada bagian sirkuit terpadu, yang berarti kita hampir dapat menangani semua jenis sirkuit terpadu seperti SO, SOP, SOJ, TSOP, TSSOP, QFP, BGA dan U-BGA
  • IC preprogramming
  • Fungsi verifikasi dan membakar dalam pengujian
  • Unit lengkap perakitan (yang termasuk plastik, kotak logam, kumparan, kabel dalam dan lebih)
  • coating lingkungan
  • Rekayasa termasuk akhir hidup komponen, komponen usang mengganti dan dukungan desain untuk sirkuit, logam dan kandang plastik
  • desain kemasan
  • Kami berkomitmen untuk meningkatkan kualitas produk kami terus-menerus
  • Produk yang dikirim dari kami akan kualitas penuh diperiksa, berjuang untuk 100% kepuasan pelanggan adalah misi jangka panjang kami
  • Untuk bekerja dengan penyedia EMS handal dengan campuran, agar volume rendah tinggi, hubungi kami hari ini

Layanan kami untuk Majelis PCB

  • Re-layout untuk memperpendek ukuran papan
  • Fabrikasi papan pc telanjang
  • SMT perakitan / BGA / DIP
  • Penuh komponen pengadaan atau komponen pengganti sumber
  • Kawat harness dan perakitan kabel
  • Bagian logam, karet bagian dan bagian plastik termasuk membuat cetakan
  • Mekanik, kasus dan molding perakitan karet
  • pengujian fungsional
  • Perbaikan dan pemeriksaan / barang jadi sub-selesai

Kemampuan kami untuk Majelis PCB

Stencil Ukuran Rentang

736 mm x 736 mm

Min. IC pitch

0,30 mm

Max. PCB Ukuran

410 mm x 360 mm

Min. PCB Tebal

0,35 mm

Min. Ukuran Chip

0201 (0,6 mm X 0,3 mm)

Max. Ukuran BGA

74 mm X 74 mm

BGA Bola pitch

1.00 mm (Min) / F3.00 mm (Max)

BGA Bola Diameter

0,40 mm (Min) /F1.00 mm (Max)

QFP Timbal pitch

0,38 mm (Min) /F2.54 mm (Max)

Frekuensi Stencil Cleaning

1 kali / 5 ~ 10 Potongan

Kemampuan kami untuk menangani pembuatan Bare PC Dewan

Input data yang fabrikasi: Gerber Data RS-274-X atau RS-274-D dengan daftar aperture dan bor file, desain berkas dengan Protel, PAD2000, PowerPCB, ORCAD

Lapisan 2-30 L
Jenis bahan Fr-4, Fr-5, High-Tg, Halogen Gratis, Rogers,
Isola, Taconic, Arlon, Teflon, Aluminium Berdasarkan
Max. Panel Dimensi 39000mil * 47000mil / 1000mm * 1200mm
Garis Toleransi ± 4mil ± 0.10mm
Dewan Tebal 8mil-236mil / 0.2mm-6,0
Dewan Tebal Toleransi ± 10%
Dielektrik Tebal 3mil-8mil / 0.075mm-0.20mm
Min. Melacak Lebar 3mil / 0.075mm
Min. Track Ruang 3mil / 0.075mm
Eksternal Cu Tebal Hoz-6oz / 17um ~ 210um
Cu internal Tebal Hoz-6oz / 17um ~ 210um
Pengeboran Bit Ukuran (CNC) 6mil-256mil / 0.15mm-6.50mm
Selesai Lubang Dimensi 4mil-236mil / 0.1mm-6,0
Lubang Toleransi ± 2mil / ± 0.05mm
Lubang Posisi Toleransi ± 2mil / ± 0.05mm
Laser Pengeboran Lubang Ukuran 4mil / 0.1mm
Aspek Jatah 12: 1
Solder Masker Hijau, Biru, Putih, Hitam, Merah, Kuning, Ungu, dll
Min Solder mask Bridge 2mil / 0.050mm
Terpasang Lubang Diameter 8mil-20mil / 0.20mm-0.50mm
Impedansi Kontrol V-scoring ± 10%
Permukaan Finishing HASL, HASL (memimpin Gratis), Immersion Emas, Immersion Tin,
Immersion Silver, OSP, Hard Emas (sampai 100U ")

  • UL dan TS16949: 2002 tanda
  • Persyaratan khusus: dikuburkan dan buta vias, kontrol impedansi, melalui plug, BGA solder dan jari emas
  • Profiling: meninju, routing, V-cut dan beveling
  • Layanan OEM untuk segala macam perakitan papan sirkuit cetak serta produk terbungkus elektronik yang disediakan

Pengalaman manufaktur kami termasuk, namun tidak terbatas pada:

Catatan bidang Book

CHARGER BOARD

INVERTER

DAYA CPU

LVDS CARD

DEWAN IR

LCD MOTHERBOARD

LED BOARD

RAM CARD

DATA BOARD

BATT BOARD

DVR MOTHERBOARD

USB BOARD

PEMBACA KARTU

AUDIO BOARD

ISDN MODEN

bidang PC

2.5 inch HDD

PC / MAC FDD

PERKAITAN
PELABUHAN

PORT REPILICATOR

PCMCIA CARD

3,5 inci HDD

HDD SATA

ADAPTOR

DVD ROM

SSD

bidang telekomunikasi

DVBT.ATSC TV

GPS UNIT

CAR GPS UNIT

ADSL MODEN

3.5inch DVB-T RECEIVER

Bidang Audio & Video

MPEG 4 PLAYER

KVM SWITCH

PEMBACA EBOOK

HDMI BOX

DVI BOX

Bidang Electronic Security

LCD MOTHERBOARD TV

DVR MOTHERBOARD

CCD BOARD

KAMERA IP

KAMERA CCTV

Kesehatan

& Bidang medis

DIGITAL TEMS UNIT

EAR THERMOMETER

METER UJI KADAR GULA DARAH

BODY FAT MONITOR

DIGITAL BLOOD PRESSURE MONITOR

Aplikasi bidang LED

LED AUTO LAMP

LED TALI CAHAYA

BOHLAM LED

OUTDOOR

DISPLAY LED

PROYEKSI LIGHTING

Bidang pengujian Instrumen

OSCILLOSCOPE

SUMBER DAYA LISTRIK

LCR METER

LOGIC ANALYZER

MULTIMETER

Bidang Elektronik Konsumen

SENSOR BOARD

DRIVER BOARD

USB DVIVER BOARD

BAR-CODE PRINTER

PEMUTAR MP3

SOLAR PANEL MODUL

PEN TABLET

USB HUB

USB CARD READER

FLASH DISK

Dapatkan kutipan dari Fortunemount untuk kustom Anda (OEM) Permintaan produk

Dalam rangka untuk memperkirakan kutipan akurat, daftar di bawah mewakili informasi minimum yang kita butuhkan dari Anda.

  • Data Lengkap File Gerber untuk Bare PC Dewan
  • Bill elektronik dari daftar Material / Parts merinci bagian produsen nomor, kuantitas digunakan dan komponen referensi.
  • Sebutkan apakah kita dapat menggunakan bagian alternatif untuk komponen pasif
  • Majelis Menggambar (s)
  • Uji Fungsi Waktu Per Dewan
  • Standar kualitas Diperlukan
  • Sampel (jika mungkin)
  • Persyaratan Volume
  • Tanggal kutipan perlu disampaikan

Menyambut pesanan kecil.
E-mail kami untuk mengetahui bagaimana kita dapat mengisi kebutuhan Anda
