pengantar

Multilayer papan sirkuit cetak (PCB) mewakili evolusi besar berikutnya dalam teknologi fabrikasi. Dari platform dasar bersisi ganda berlapis melalui datang metodologi yang sangat canggih dan kompleks itu lagi akan memungkinkan desainer papan sirkuit rentang dinamis interkoneksi dan aplikasi.

Multilayer papan sirkuit yang penting dalam kemajuan komputasi modern. The multilayer konstruksi dasar PCB dan fabrikasi mirip dengan fabrikasi chip mikro pada ukuran makro. Kisaran kombinasi bahan luas dari epoxy kaca dasar untuk mengisi keramik eksotis. Multilayer dapat dibangun di atas keramik, tembaga, dan aluminium. Buta dan dikuburkan vias umumnya diproduksi, bersama dengan pad pada melalui teknologi.

Proses produksi

1. Kimia Bersih

Dalam rangka untuk mendapatkan kualitas yang baik pola terukir, perlu untuk memastikan ikatan yang kuat dari menahan lapisan dan permukaan substrat, substrat atau lapisan permukaan oksida, minyak, debu, sidik jari dan kotoran lainnya. Oleh karena itu, sebelum menahan lapisan pertama kali diterapkan pada permukaan papan dan permukaan tembaga foil membersihkan lapisan yang kasar mencapai tingkat tertentu.
Dalam piring: mulai empat panel, (lapisan kedua dan ketiga) dalam adalah harus lakukan pertama. Lembar batin terbuat dari serat kaca dan epoxy resin berbasis permukaan atas dan bawah komposit lembar tembaga.

2. Potong Lembar kering Film Lamination

Lapisan photoresist: kita perlu membuat bentuk pelat bagian dalam, pertama kita ditempelkan film kering (menolak, photoresist) atas lembaran lapisan dalam. Film kering adalah film tipis poliester, film photoresist dan film pelindung polietilen terdiri dari tiga bagian. Ketika foil, film kering dimulai dengan film pelindung polietilen terkelupas, dan kemudian di bawah kondisi panas dan tekanan dalam film kering yang disisipkan pada tembaga.

3. Gambar Paparan & Gambar Kembangkan

Paparan: Dalam radiasi UV, photoinitiators menyerap cahaya terurai menjadi radikal, radikal photopolymerization inisiator dan kemudian polimerisasi monomer untuk menghasilkan reaksi silang, membentuk larut dalam encer larutan alkali setelah reaksi dari struktur polimer. Polimerisasi terus berlanjut untuk beberapa waktu, untuk memastikan stabilitas proses, tidak merobek segera setelah Film paparan polyester harus tinggal lebih dari 15 menit untuk reaksi polimerisasi untuk melanjutkan, sebelum mengembangkan film poliester robek.
Pengembang: reaksi kelompok aktif solusi bagian tidak terpapar dari film fotosensitif dengan encer alkali larut dalam produksi terlarut peduli bawah, meninggalkan sudah mengeras oleh silang bagian pola fotosensitif

4. Copper Etch

Di papan dicetak atau proses pembuatan papan tercetak lentur, reaksi kimia ke bagian foil tembaga tidak dihapus, sehingga membentuk pola sirkuit yang diinginkan tembaga bawah photoresist tidak tergores dipertahankan dampak.

5. Jalur Resist & Post Etch punch & AOI Inspeksi & Oxide

Tujuan dari film ini adalah untuk etch papan ditahan setelah membersihkan menolak lapisan sehingga tembaga berikut terkena. "Terak Film" filter dan mendaur ulang limbah harus dibuang dengan benar. Jika Anda pergi setelah film bisa dicuci benar-benar bersih, Anda mungkin mempertimbangkan tidak acar. Akhirnya, dewan benar-benar kering setelah mencuci, hindari sisa kelembaban.

6. layup dengan prepreg

Sebelum memasuki mesin tekanan, kebutuhan untuk menggunakan semua bahan multilayer siap untuk berkemas (Lay-up) Selain pegangan dalam pekerjaan telah teroksidasi, namun masih perlu film film pelindung (Prepreg) -. Resin epoxy diresapi serat kaca. Peran laminasi adalah urutan tertentu untuk papan ditutupi dengan lapisan pelindung sejak ditumpuk dan ditempatkan di antara pelat lantai.

7. layup dengan foil tembaga & Vacuum laminasi Tekan

Foil - untuk menyajikan lembar dalam dan kemudian ditutup dengan lapisan foil tembaga di kedua sisi, dan kemudian bertekanan multilayer (dalam jangka waktu tertentu yang diperlukan untuk mengukur suhu dan ekstrusi tekanan) didinginkan sampai suhu kamar setelah selesainya yang tersisa adalah lembaran multi-lapisan bersama-sama.

8. CNC Bor

Di bawah kondisi presisi dalam, pengeboran pengeboran CNC tergantung pada mode. Pengeboran presisi tinggi, untuk memastikan bahwa lubang berada di posisi yang benar.

9. Electroless Tembaga

Dalam rangka untuk membuat melalui lubang antara lapisan dapat diaktifkan (bundel resin dan kaca serat dari bagian non-konduktif dinding metalisasi lubang), lubang harus diisi dengan tembaga. Langkah pertama adalah lapisan tipis plating tembaga di dalam lubang, proses ini benar-benar reaksi kimia. Tembaga ketebalan akhir berlapis dari 50 inci juta.

10. Cut Lembar & Dry Film Lamination

Coating photoresist: Kami memiliki satu di lapisan luar photoresist.

11. Mage Paparan & Gambar Kembangkan

Eksposur luar dan pembangunan

12. Tembaga Pola Electro Plating

Ini telah menjadi tembaga sekunder, tujuan utama adalah untuk menebalkan garis tembaga dan tembaga vias tebal.

13. Tin Pola Electro Plating

Tujuan utamanya adalah etsa menolak, melindunginya meliputi konduktor tembaga tidak akan diserang (perlindungan internal semua lini tembaga dan vias) di korosi basa tembaga.

14. Jalur Resist

Kita sudah tahu tujuan, hanya menggunakan metode kimia, permukaan tembaga yang terkena.

15. Tembaga Etch

Kita tahu bahwa tujuan melindungi kaleng sebagian terukir foil bawah.

16. LPI sisi coating 1 & Tack Kering & LPI coating sisi 2 & Tack Kering & Gambar Expose & Gambar Mengembangkan & Thermal Cure Solder mask

Topeng solder terkena bantalan yang digunakan, sering dikatakan bahwa hijau minyak, minyak sebenarnya menggali lubang di hijau, minyak hijau tidak perlu menutupi bantalan dan daerah terbuka lainnya. Pembersihan yang layak bisa mendapatkan fitur permukaan yang cocok.

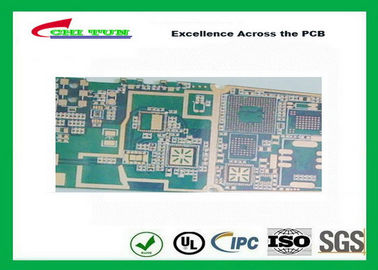

17. Permukaan finish

HASL solder lapisan HAL (umumnya dikenal sebagai HAL) proses pertama dicelupkan pada fluks PCB, kemudian mencelupkan di solder cair, dan kemudian dari antara dua pisau udara oleh udara terkompresi dengan pisau di udara panas untuk meniup kelebihan solder di sirkuit cetak papan, pada saat yang sama menghilangkan kelebihan lubang solder logam, menghasilkan terang, halus, lapisan solder seragam.

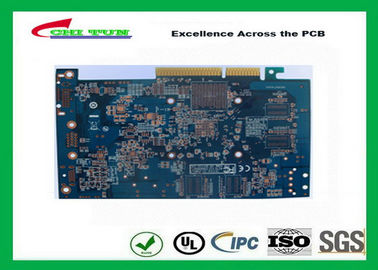

Goldfinger, tujuan-dirancang Ujung Connector, pasang konektor papan penghubung ekspor asing, dan karena itu perlu untuk menipu proses. Memilih emas karena konduktivitas dan oksidasi perlawanan unggulannya. Namun, karena biaya emas hanya berlaku untuk menipu begitu tinggi, emas lokal berlapis atau kimia.
