Tunggal PCB Sided

  • Presisi tinggi Tunggal PCB Sided pemasok
  • Presisi tinggi Tunggal PCB Sided pemasok
  • Presisi tinggi Tunggal PCB Sided pemasok
  • Presisi tinggi Tunggal PCB Sided pemasok
  • Presisi tinggi Tunggal PCB Sided pemasok
  • Presisi tinggi Tunggal PCB Sided pemasok

Pengantar:

Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.

Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.

Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).


Bahan:

Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.

Struktur:

Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.

Proses produksi:


Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi


Aplikasi

Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial

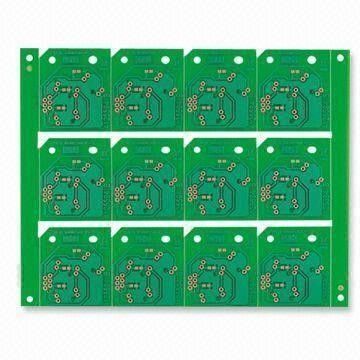

Single Side PCB Dewan

Single Side PCB Board
Single Side PCB Board

Gambar besar :  Single Side PCB Dewan

Detail produk:

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 3 Meter Persegi / Meter Persegi sampel
Kemasan rincian: vacuumized pengepakan insided
Waktu pengiriman: 11 hari setelah mendapatkan perintah
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union
Menyediakan kemampuan: 20.000 Meter Persegi Meter / persegi per Bulan PCBA
Detil Deskripsi produk


Satu sisi papan PCB:
1: Dewan dengan ketebalan 1.6mm
2: Min. Ukuran lubang: 0.3mm
3: Min. garis lebar /space:0.2mm/0.2mm.

Satu sisi papan PCB: FR4,1oz, 1Layer, papan dengan ketebalan 1.6mm, ukuran papan: 40 * 40mm, Min. Ukuran lubang: 0.3mm, Min. lebar baris / space: 0.2mm / 0.2mm, HASL.

Kemampuan Produksi kami untuk PCB

  • Lapisan: 1-28 lapisan
  • Jenis Bahan: FR-4, CEM-1, CEM-3, tinggi TG, FR4 Halogen Gratis, Rogers
  • ketebalan papan: 0.21mm ke 7.0mm
  • tembaga ketebalan: 0.5 OZ ke 7,0 OZ
  • ketebalan tembaga di lubang:> 25,0 um (> 1mil)
  • Ukuran:

- Max. Ukuran papan: 23 × 25 (580mm × 900mm)
- Min. Dibor Ukuran Lubang: 3mil (0.075mm)
- Min. Jalur Lebar: 3mil (0.075mm)
- Min. Spasi baris: 3mil (0.075mm)

  • Permukaan Finishing: HASL / HASL timah bebas, HAL, timah Kimia, Kimia Emas, Immersion Perak / Gold, OSP, Gold plating
  • Solder Masker Warna: Hijau / Kuning / Hitam / Putih / Merah / Biru
  • Toleransi

- Toleransi Shape: ± 0,13
- Toleransi Hole: PTH: ± 0.076 NPTH: ± 0,05

  • PCB Packing

- Inner packing: Vacuum packing / tas plastik
- Luar kemasan: Standard kemasan karton

  • Sertifikat: UL, ISO 9001, ISO 14001
  • persyaratan khusus: Dikuburkan dan buta vias + dikontrol impedansi + BGA
  • Profiling: Punching, Routing, V-CUT, Beveling
  • Menyediakan layanan OEM untuk segala macam perakitan papan sirkuit cetak serta produk terbungkus elektronik.


Hubungi kami untuk memeriksa PCB besar dan rincian lengkap, kami akan membalas Anda dengan harga dalam satu hari kerja!

  • layanan OEM tersedia
  • Sertifikat: ROHS, UL, ISO9001-2000, ISO14001
  • Harga pabrik langsung
