Pengantar:
Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.
Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.
Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).
Bahan:
Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.
Struktur:
Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.
Proses produksi:
Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi
Aplikasi
Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

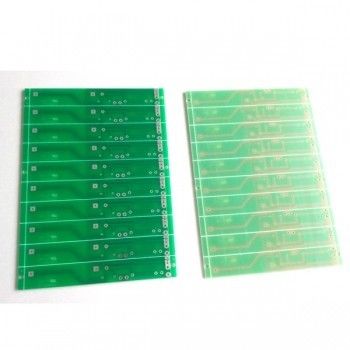

FR4 PCB Single-sided elektronik
Produsen Spesifikasi:
Garis besar
Pada PCB yang paling dasar, bagian terfokus pada satu sisi, sisi lain dari kawat terkonsentrasi. Karena kawat hanya di satu sisi, jadi kita sebut ini disebut single-sided papan PCB. Ada banyak papan sirkuit tunggal-sisi batasan ketat pada garis desain.
Proses produksi
Single-sided tembaga berpakaian papan - cutting - fotokimia metode / screen printing Transfer gambar - menghapus menahan bahan cetak - mencuci, pengeringan - Lubang - pengolahan bentuk - mencuci dan mengeringkan - pelapis solder dicetak - Curing - tanda dicetak, - menyembuhkan - pembersihan dan pengeringan - fluks pra-dilapisi - pengeringan produk jadi.
- Inner packing: Vacuum packing / tas plastik
- Luar kemasan: Standard kemasan karton
Hubungi kami untuk memeriksa PCB besar dan rincian lengkap, kami akan membalas Anda dengan harga dalam satu hari kerja!
