Pengantar:

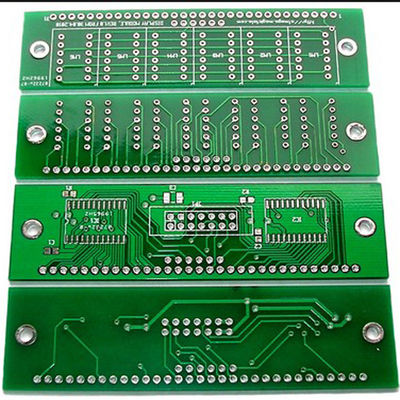

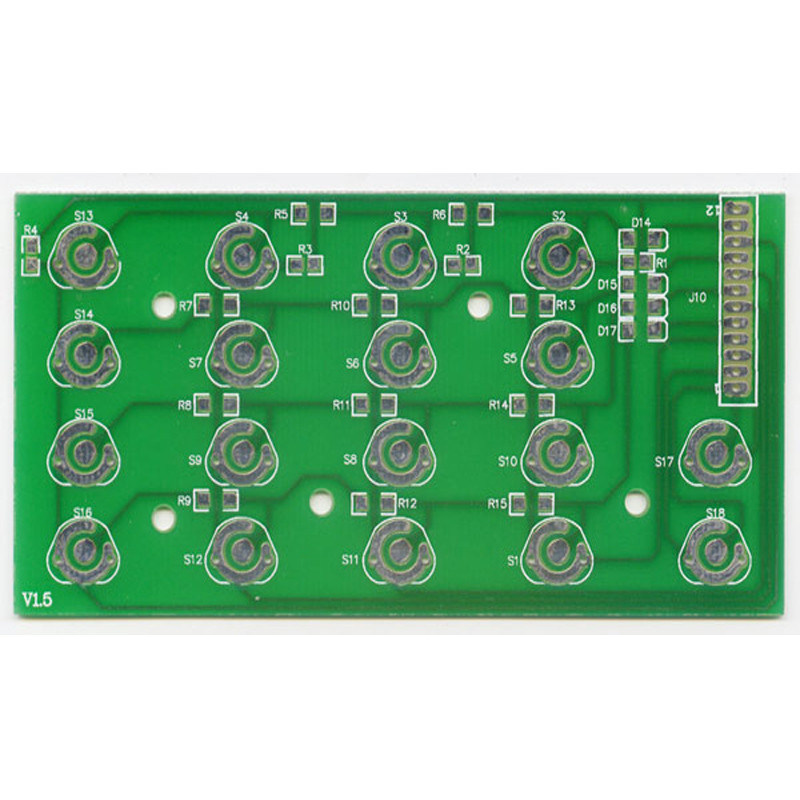

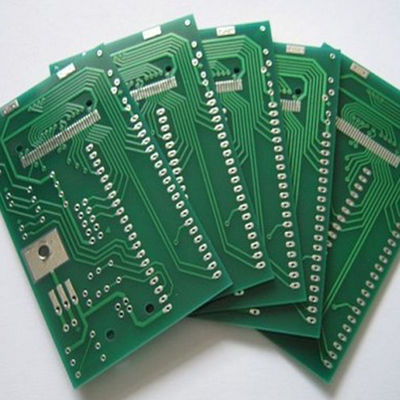

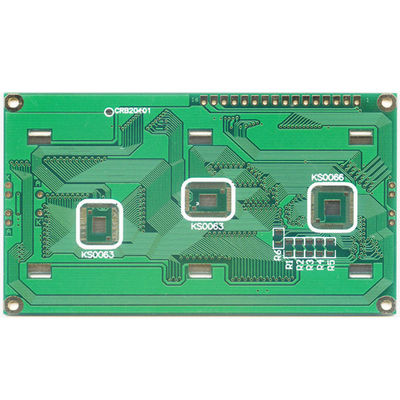

Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.
Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.
Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).
Bahan:
Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.
Struktur:
Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.
Proses produksi:
Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi
Aplikasi
Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | satu sisi PCB,FR4 PCB,papan sirkuit |
---|
Bahan dasar | FR4 |
Tebal tembaga | 1 Oz |
Dewan Tebal | 1.6mm |
Min. Ukuran lubang | 0.2mm |
Min. baris Lebar | 0.1mm |
Min. Spasi baris | 0.1mm |
permukaan Finishing | flash Emas |
is_customized | iya nih |
1 -26 Lapisan PCB untuk Produk Elektronik. FR4 PCB, LED PCB, Aluminium PCB berdasarkan, IPM PCB, PCB Rigid-flex, PCB tembaga berat, dan perakitan PCB, semua jenis PCB dan PCB LED wtih kualitas tinggi dan harga compititive, Pls hubungi kami untuk informasi ...
PCB pembuatan papan dan perakitan PCB layanan:
File papan 1. PCB dengan daftar bagian yang disediakan oleh pelanggan
2. papan PCB dibuat, bagian papan sirkuit yang dibeli oleh kami
3. Kualitas Tinggi, Harga kompetitif & Layanan Terbaik
4.100% E-test
Pengujian Prosedur Untuk PCB Board:
--- Kami melakukan beberapa kualitas meyakinkan prosedur sebelum pengiriman keluar setiap papan PCB. Ini termasuk:
- Inspeksi visual
- Terbang penyelidikan
- Impedansi kontrol
- Deteksi kemampuan Solder
- Digital mikroskop metalogenik
- AOI (Automated Optical Inspection)
Silahkan kirim ke
sales01 (at) fastlinepcb.com
Quotation Persyaratan:
Spesifikasi -Following diperlukan untuk kutipan:
1. Kuantitas
Materi 2. Basis
Ketebalan 3. Dewan
4. ketebalan Tembaga
Pengobatan 5. Permukaan
6. Warna solder mask dan silkscreen
Waktu Pengiriman untuk papan PCB:
Lead time:
Quickturn untuk sampel: 2 lapisan 24 Jam, 4 lapisan 2 hari atau 3 hari.
General sampel: 3 - 5 hari /
Produksi massal: Dalam waktu 7 hari
Pengiriman Metode dan Pembayaran istilah:
Akun 1. Dengan DHL, UPS, FedEx, TNT menggunakan klien.
2. DHL, UPS, FedEx, TNT forwarder China.
3. Kami bisa mengirimkan parsel oleh Rusia Special Air Line untuk
pelanggan Rusia
(Tidak PAJAK Anda di sana, 3 - 10 hari ke Moskow, 15-20 hari untuk kota lain)
4. Dengan laut atau udara untuk kuantitas massa sesuai dengan kebutuhan pelanggan.
5. Dengan Forwarder pelanggan
6. Pembayaran Dengan Paypal, T / T, West Union, dll
Jangan ragu untuk menghubungi kami!
