Pengantar:
Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.
Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.
Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).
Bahan:
Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.
Struktur:
Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.
Proses produksi:
Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi
Aplikasi
Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | Fleksibel Printed Circuit Board,papan cetak fleksibel |
---|

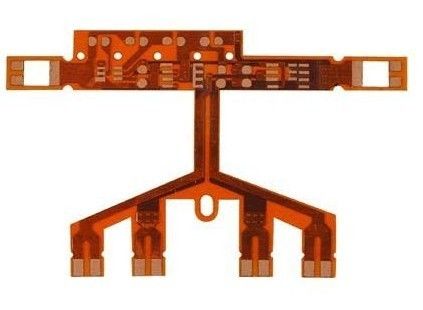

Solusi Satu atap dari papan sirkuit cetak fleksibel (FPC Board)
Spesifikasi Lengkap Manufaktur PCB Fleksibel
Spesifikasi teknis | ||
Lapisan: | 1 ~ 10 (flex Pcb) dan 2 ~ 8 (flex kaku) | |
Ukuran Panel Min: | 5mm x 8mm | |
Ukuran Panel Maksimum: | 250 x 520mm | |
Min ketebalan papan jadi: | 0,05 mm (tembaga dengan 1 sisi) | |
Ketebalan papan Max jadi: | 0.3mm (tembaga dengan 2 sisi) | |
Toleransi ketebalan papan jadi: | ± 0.02 ~ 0.03mm | |
Bahan: | Kapton, Polimida, PET | |
Dasar ketebalan tembaga (RA atau ED): | 1/3 oz, 1/2 oz, 1oz, 2oz | |
Dasar PI ketebalan: | 0.5mil, 0.7mil, 0.8mil, 1mil, 2mil | |
Stiffner: | Polimida, PET, FR4, SUS | |
Min Selesai diameter lubang: | Φ 0.15mm | |
Max Selesai diameter lubang: | Φ 6.30mm | |
Toleransi diameter lubang yang sudah jadi (PTH): | ± 2 mil (± 0.050 mm) | |
Toleransi diameter lubang yang sudah jadi (NPTH): | ± 1 mil (± 0.025 mm) | |
Min lebar / jarak (1/3oz): | 0.05mm / 0.06mm | |
Min lebar / jarak (1 / 2oz): | 0.06mm / 0.07mm | |
Min lebar / jarak (1oz): | Lapisan tunggal: 0.07mm / 0.08mm | |
Lapisan ganda: 0.08mm / 0.09mm | ||
Rasio Aspek | 6:01 | 8:01 |
Tembaga dasar | 1 / 3Oz - 2Oz | 3 Oz untuk Prototipe |
Ukuran Toleransi | Lebar Konduktor: ± 10% | W ≤0.5mm |
Ukuran Lubang: ± 0.05mm | H ≤1.5mm | |
Pendaftaran Lubang: ± 0.050mm | ||
Garis Besar Toleransi: ± 0.075mm | L ≤50mm | |
Pengobatan permukaan | ENIG: 0.025um - 3um | |
OSP: | ||
Immersion Tin: 0,04-1.5um | ||
Kekuatan Dielektrik | AC500V | |
Solder Float | 288 ℃ / 10s | Standar IPC |
Kekuatan Mengupas | 1.0kgf / cm | IPC-TM-650 |
Sifat mudah terbakar | 94V-O | UL |
Majelis PCB layanan:
Majelis SMT
Pick atau Tempat Otomatis
Penempatan Komponen Kecil seperti 0201
Fine Pitch QEP - BGA
Inspeksi Optik Otomatis
Melalui lubang
Solder gelombang
Majelis Tangan dan solder
Bahan Sourcing
IC pre-programming / Burning on-line
Fungsi pengujian sesuai permintaan
Tes penuaan untuk papan LED dan Power
Unit perakitan lengkap (termasuk plastik, kotak logam, Coil, perakitan kabel dll)
Desain kemasan
Lapisan konformal
Lapisan pelapis dip-coating dan vertical spray tersedia. Melindungi lapisan dielektrik non-konduktif yang
diaplikasikan pada papan sirkuit tercetak untuk melindungi rakitan elektronik dari kerusakan akibat
kontaminasi, semprotan garam, kelembaban, jamur, debu dan korosi yang disebabkan oleh lingkungan yang keras atau ekstrim.
Saat dilapisi, itu jelas terlihat sebagai bahan yang jernih dan berkilau.
Kotak komplit
Solusi 'Box Build' lengkap termasuk pengelolaan material dari semua komponen, bagian elektromekanis,
plastik, casing dan bahan cetak & kemasan
Metode Pengujian
Pengujian AOI
· Cek pasta solder
· Cek komponen sampai 0201 "
· Cek komponen yang hilang, offset, bagian yang salah, polaritas
Pemeriksaan X-Ray
X-Ray memberikan resolusi resolusi tinggi untuk:
· BGAs
Papan bare
Pengujian di Sirkuit
Pengujian di Sirkuit umumnya digunakan bersamaan dengan AOI yang meminimalkan cacat fungsional yang disebabkan oleh
masalah komponen
· Power-up Test
· Uji Fungsi Lanjutan
Pemrograman Perangkat Flash
· Pengujian fungsional
Spesifikasi Terperinci Majelis Pcb
1 | Jenis Majelis | TPS dan Thru-hole |
2 | Tipe solder | Solder Paste Air Larut, Timbal dan Bebas Timbal |
3 | Komponen | Passives Down to 0201 Size |
BGA dan VFBGA | ||
Leadless Chip Carries / CSP | ||
Sisi ganda Majelis SMT | ||
Pitch Baik sampai 08 Mils | ||
BGA Repair dan Reball | ||
Bagian Penghapusan dan Penggantian-Layanan Hari Sama | ||
3 | Ukuran Dewan Bare | Terkecil: 0,25x0,25 inci |
Terbesar: 20x20 inci | ||
4 | Format File | Bill of material |
File Gerber | ||
File Pick-N-Place (XYRS) | ||
5 | Jenis Layanan | Turn-Key, Partial Turn-Key atau Consignment |
6 | Komponen Kemasan | Potong Tape |
Tabung | ||
Gulungan | ||
Bagian yang longgar | ||
7 | Putar waktu | 15 sampai 20 hari |
8 | Pengujian | Pemeriksaan AOI |
Pemeriksaan X-Ray | ||
Pengujian di Sirkuit | ||
Tes fungsional |
