Pengantar:
Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.
Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.
Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).
Bahan:
Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.
Struktur:
Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.
Proses produksi:
Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi
Aplikasi
Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | Fleksibel PCB Board,fleksibel PCB Produsen |
---|
Printer Single Side PCB Fleksibel Printed Circuit Board / FPC Printed Circuit
Detail Quik:
Keterangan:

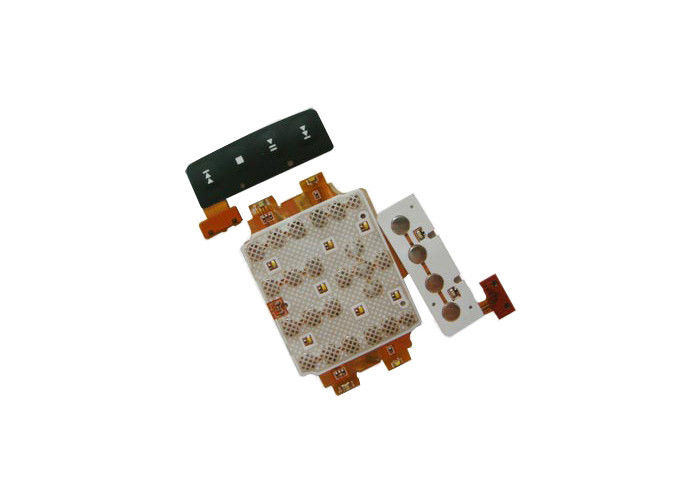

Papan PCB fleksibel, juga PCB Flex, sirkuit FPC dicetak, pada awalnya dirancang sebagai pengganti kawat memanfaatkan tradisional. Hal ini sering digunakan sebagai konektor menggantikan kaku papan sirkuit di mana persyaratan tinggi pada fleksibilitas, penghematan ruang, atau produksi kendala membatasi.
Keuntungan dari Fleksibel PCB Board:
Papan PCB fleksibel Spec .:
Agile Circuit memberikan papan PCB manufaktur layanan yang fleksibel serta kaku papan PCB untuk memenuhi permintaan yang luas pelanggan kami. Kami menggunakan proses manufaktur maju untuk fleksibel fabrikasi sirkuit dicetak pada substrat Polimida untuk menjamin keandalan yang tinggi dari produk. Kami adalah spesialis dalam sirkuit tunggal dan double-sided, juga beberapa multi-layer dan rakitan Fleksibel Sirkuit Elektronik, yang secara luas digunakan dalam elektronik konsumen, perangkat medis, berkomunikasi peralatan, peralatan industri, dan pasar kedirgantaraan. Di bawah ini adalah produksi spec. PCB fleksibel:
Lapisan No. | 1-6 lapisan |
Selesai Dewan Tebal | Min.:10x45mm Max.:250x1200mm |
Tersedia Laminasi Bahan | PI, PET, FR4 + PI |
Selesai toleransi Tebal Dewan | ± 0.01mm |
Diameter lubang selesai (Min.) | 0.1mm |
Diameter lubang selesai (Max) | 0.6mm |
Toleransi diameter NPTH Lubang | 0.025mm ± |
PTH toleransi diameter lubang | 0.050mm ± |
Ketebalan tembaga foil | 12um, 18um, 35um, 70um |
Lebar sirkuit / spasi (Min.) | ≥0.065mm (1 / 2oz) ≥0.05mm (1 / 3oz) |
Permukaan Jenis Selesai | OSP, Gold plating, Immersion Emas, Tin plating, Pb / Pbfree HASL |
Ketebalan emas flash Ni / Au | Ni: 2.54-9um Au: 0.025-0.5um |
Ketebalan Immersion Tin | 0.7-1.2um |
Ketebalan plating Tin | 3-15um |
Bor toleransi posisi lubang | ± 0.05mm |
Toleransi dimensi meninju | ± 0.05mm |
Sertifikat | ROHS, UL, ISO9001 |
Keuntungan:
1. Kami membangun sirkuit fleksibel untuk menuntut spesifikasi dari pelanggan kami
2. Insinyur kami dan staf produksi dengan banyak pengalaman puluhan tahun di papan sirkuit.
3. Biaya Kompetitif serta kualitas tinggi.
4. Pelayanan dan pengiriman yang cepat
5. ISO dan UL Bersertifikat dan ketat kontrol kualitas sesuai dengan standar IPC.
Fleksibel papan PCB Aplikasi:
1) MP3, MP4 player, monitor LCD, dan LCD TV set, Printer, layar LCD
2) membaca Optik dan perangkat menulis, Dewan Antena
3) Kembali cahaya, Film Disk, Dewan Antena
4) Catatan buku dan kamera digital, grup modul Kamera
5) Peralatan Medis, Auto Meter, Printer, clamshell telepon / ponsel flip
6) Oscilloscope / osilograf, Multimeter, ukur elektronik instrumen
7) CD, DVD, Organ elektronik, layar plasma Peralatan Rumah Tangga
