Pengantar:
Fokus pada yang paling dasar dari PCB, komponen terfokus pada satu sisi, sisi lain dari kawat adalah concentrated.Because kabel hanya muncul di satu sisi, sehingga jenis PCB disebut tunggal PCB sisi.
Tunggal diagram pengkabelan panel diberikan prioritas untuk dengan pencetakan jaringan, yaitu, di permukaan tembaga dicetak pada agen perlawanan, untuk mencegah las perlawanan setelah etsa dicetak pada tanda, dan kemudian meninju pengolahan cara untuk menyelesaikan lubang bagian panduan dan penampilan. Selain itu, bagian dari sejumlah kecil produk yang beragam, menggunakan agen perlawanan fotosensitif membentuk pola metode fotografi.
Suhu operasi berkisar dari 130 C sampai 230 C. Satu sisi papan yang tersedia dengan permukaan selesai termasuk pelindung Organik permukaan (OSP), Immersion Silver, Tin, dan Gold plating bersama dengan kedua bertimbal atau bebas timah Hot Air Solder Tingkat (HASL).
Bahan:
Bahan dasar PCB sisi tunggal di kertas fenolik kertas tembaga papan laminasi, epoxy resin tembaga piring laminasi diberikan prioritas untuk.
Struktur:
Pertama, foil tembaga akan terukir, dll Proses untuk mendapatkan sirkuit diperlukan, film pelindung yang dibor untuk mengekspos sesuai pad. Setelah membersihkan dan kemudian metode untuk menggabungkan dua bergulir. Kemudian bagian pad terkena penyepuhan emas atau perlindungan timah.
Proses produksi:
Tunggal tembaga-berpakaian piring - blanking - fotokimia metode / screen printing Transfer gambar - menghapus korosi dicetak - dry, kering - lubang mesin - bentuk - kering - mencetak perlawanan pengelasan coating - obat - printing mark simbol - obat - dry pengeringan kering - dilapisi fluks pra - produk jadi
Aplikasi
Satu sisi penggunaan PCB yang paling di radio, mesin pemanas, cold storage, mesin cuci dan produk peralatan listrik lainnya, serta printer, mesin penjual, pencahayaan LED, komponen elektronik, seperti sirkuit mesin komersial
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Cahaya Tinggi: | aluminium dasar PCB,aluminium PCB untuk memimpin |
---|
Kaku Hijau UL 94V0 ganda sisi Aluminium LED PCB single Dewan Lapisan PCB
Profesional PCB Manufaktur
Bahan dasar: Aluminium
Lapisan: 1 lapisan
Dewan Tebal: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm
Dewan Dimensi: Diameter 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (dapat disesuaikan)
lapisan tembaga: 1oz / 2oz / 3oz
Solder Mask: Putih / Hitam / Biru / Merah
Silkscreen: Hitam
Permukaan akhir: LF HAL / HAL / OSP / Gold perendaman / Perak plating
Outline Profil: CNC Routing / V-Cut / Punching
Semua parameter dapat disesuaikan!
Mengapa kami?
Kualitas
UL kami (E465880) / standar RoHS memastikan rakitan kualitas dari awal sampai akhir. Apakah itu produk kustom sederhana atau kompleks produksi turnkey run, JHD PCB akan mematuhi standar kualitas tertinggi.
Mampu
JHD PCB menawarkan terbaru dalam kemampuan perakitan dan kualifikasi mengasuransikan kualitas yang dibangun ke dalam setiap produk yang kami hasilkan.
Pengalaman
Ketika datang ke membangun Anda Anda ingin pasangan Anda dapat bergantung pada. Tim manajemen kami memiliki lebih dari 8years pengetahuan industri gabungan. Tim teknik kami memiliki lebih dari 5 tahun pengalaman.
Melindungi kepentingan Anda
Melindungi Kekayaan Intelektual Anda adalah salah satu pekerjaan! Staf kami profesional terlatih semua bekerja di bawah kontrak kerahasiaan yang ketat dan mengobati dokumentasi penting Anda karena mereka akan mereka sendiri.
keluwesan
JHD PCB membanggakan diri pada kemampuan kita untuk program tailor khusus di seluruh kebutuhan pelanggan kami. JHD PCB membutuhkan waktu untuk mendengarkan kebutuhan bisnis yang unik Anda dan kemudian berangkat untuk mengungguli mereka.
timbal Waktu
Sampel: 3-4 hari
Produksi massal: 7-15 hari (tergantung pada kuantitas)
Syarat pembayaran
T / T, Western Union

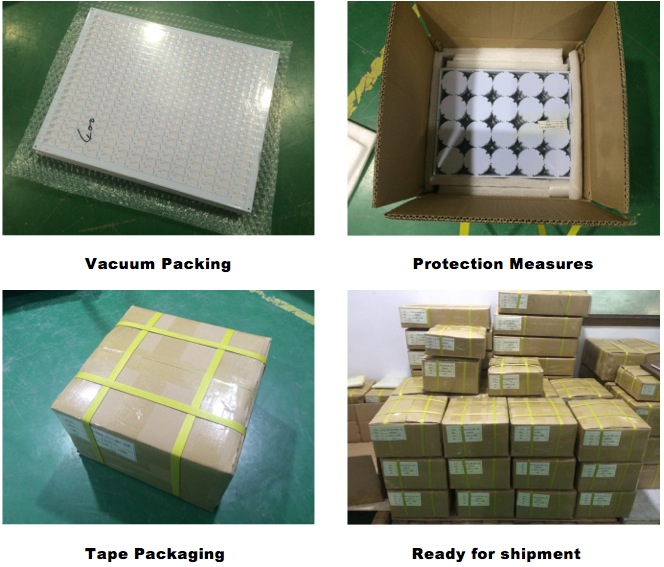

Packing dan Pengiriman
paket vakum dalam karton
pabrik Kemampuan
Barang | manufaktur Kemampuan |
Pengobatan permukaan | OSP |
Lapisan PCB Jenis | satu sisi, sisi ganda |
Max. Ukuran Panel kerja | 1500mm * 600mm |
Min. Ukuran Panel kerja | 4mm * 4mm |
AL Substrat Tebal | 0.3mm-4mm |
Min. lebar konduktor | 0.15mm |
Min. konduktor spasi | 0.15mm |
Min. Ukuran lubang pengeboran | 0.2mm |
Piring Toleransi Tebal | ± 0.1mm |
Selesai Toleransi Panel | ± 0.1mm |
V-CUT Penyelarasan | ± 0.1mm |
Lubang Dia Toleransi | ± 0.05mm |
Lubang Posisi Toleransi | 0.076mm ± |
Selesai Copper Tebal | 35um-105um (1oz-6oz) |
Etsa bawah Cut | > / = 2,0 |
PTH & Panel Plating Keseragaman | > 90% |
Eing / Flash Emas Tebal | 1-5u '' |
Solder Masker Tebal | 15um-35um |
Min. Solder Masker Bridge | 0.076mm (3mil) |
Sablon | Putih / hitam (tergantung pada kebutuhan Anda) |
Konduktivitas termal | 1.0 ~ 20W / MK |
menahan Tegangan | AC 2000V, DC 1500 ~ 4000V |

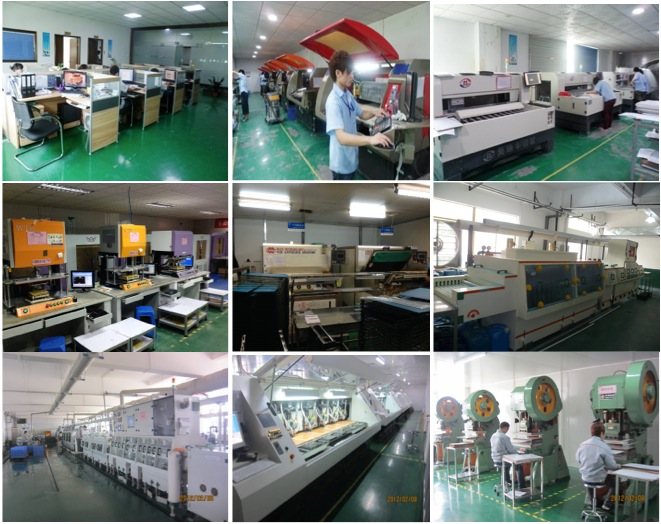

Sekilas JHD PCB Perusahaan
JHD PCB dalam profesional pencahayaan adil
Tips Beli
Sebuah. Jika Anda ingin membeli PCB kami, Anda harus menyediakan file Gerber formal atau file * .pcb atau sesuatu seperti itu.
b. Jika Anda ingin membeli oleh jumlah besar, silahkan bertanya Mr.Hank.
c. Jika Anda ingin membeli PCBA, Anda harus menyediakan file Gerber, file * .pcb, daftar BOM dll
d. Jika Anda ingin mereproduksi beberapa papan PCB exsited untuk Anda, silahkan terlebih dahulu memberikan gambar yang sangat jelas, maka jika Anda puas dengan kutipan perkiraan kami, kemudian kirimkan hal yang nyata, sehingga kita bisa mengkloning untuk Anda.
e. Jika tidak ada di atas dapat membantu Anda, silahkan hubungi kami langsung oleh Skype, QQ atau Email. Kami sangat senang untuk menjawab pertanyaan Anda bertanya, kepuasan Anda adalah tujuan akhir kami.
JHD PCB ingin menjadi mitra terpercaya Anda dalam waktu dekat!
