pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Cahaya Tinggi: | HDI 2Layers PCB,dua sisi papan sirkuit cetak,IPM PCB Dewan untuk Mobile |
---|

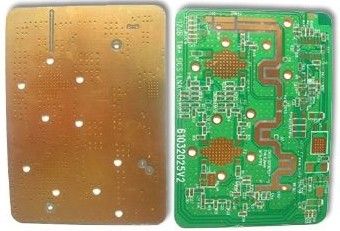

High Frequency Double-sided PCB dengan Dua lapisan tembaga Filling HDI untuk Mobile, Terbuat dari Arlon:
Bahan: Arlon
Dewan lapisan: 2
Micro melalui: 100Ωm
ketebalan papan: 1.6mm
Teknik permukaan: ENIG dan OSP
ukuran lubang minimum: 0.5mm
Aplikasi: papan alat elektronik
Perendaman emas dan tinta cetak putih
Solder mask: LPI (film basah)
cetak lainnya: cetak karbon, solder mask peelable / solder maskplugged lubang
Aplikasi: Cocok untuk Mobile
bahan dasar: suhu tinggi FR4, aluminium berbasis, polimida, royers, arlon dan Teflon lainnya
Lapisan: 1-26 lapisan standar PCB, buta melalui dan dimakamkan melalui papan
ruang minimum track: 4 dan 3 mil parsial diperbolehkan
Maksimum ketebalan papan: 6mm
Finishes: HAL, bebas timah HAL, OSP organik, keras dan lembut timah berlapis emas, perak perendaman, pencelupan timah dan elektro kurang emas perendaman nikel
Shenzhen Meidear yang dengan pengembangan bertahun-tahun kami selalu berkomitmen untuk menawarkan layanan one-stop sangat baik untuk pelanggan kami yang terhormat,
kami menyambut Anda PCB PCB, Aluminium, FPC, Long PCB dan CEM-3, kaku dan Flex PCB papan RFQ, tidak peduli jumlah kecil atau besar.
Jika Anda terlebih dahulu akan mempertimbangkan untuk memilih kami Shenzhen Meidear untuk menjadi pasangan Anda, pengiriman cepat, kontrol kualitas yang baik, harga yang kompetitif, tim profesional dan Personalized layanan VIP kami menawarkan akan membuktikan pilihan yang bijaksana Anda.
Untuk informasi lebih lanjut, pls jangan ragu untuk menghubungi kami. Anda juga dapat mengakses ke website kami: www.me-pcb.com
Atau Anda dapat mengirimkan pertanyaan Anda kepada adalah memasarkan di me-pcb.com
