Ganda PCB Sided

pengantar

Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan

Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

Double Sided PCB Fleksibel Printed Circuit Boards dengan Gold Plating PI Reinforcement

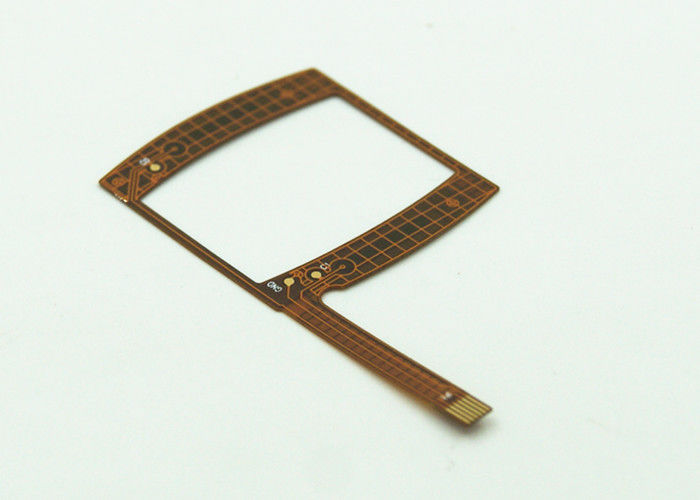

Gambar besar : Double Sided PCB Fleksibel Printed Circuit Boards dengan Gold Plating PI Reinforcement

Detail produk:

Tempat asal:	Cina
Nama merek:	LT
Sertifikasi:	ISO 9001:2008, UL

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	MOQ tidak
Harga:	USD
Syarat-syarat pembayaran:	T/T, Western Union, Paypal

Kontak

Detil Deskripsi produk

Bahan:	polymide	permukaan Plating:	ENIG
Lapisan:	2 lapisan	Ketebalan:	0.15mm
Tembaga Tebal:	1oz	Penguatan:	polymide
Menyoroti:	Pcb Board Fleksibel , Custom Pcb

Double Sided PCB Fleksibel Printed Circuit Boards dengan Gold Plating PI Reinforcement

Barang	Deskripsi	Umum	Khusus
1	TIDAK. Dari lapisan	1--6
2	UKURAN DEWAN FINISHED (MAX)	250 * 500mm	baik
3	SELESAI DEWAN UKURAN (MIN)	10 * 15mm	baik
4	DAPATKAN KETERAMPILAN (MAX)	0,016 "(0.4mm)	baik
5	DILARANG KETIGA (MIN)	0.00328 "(0.085)	baik
6	KETERAMPILAN KETERAMPILAN FINISHED BOICK 0.085mm ≦ Tebal Dewan <0.4mm	± 2mil (± 0.05mm)	baik
7	DRILL HOLE DIAMETER (MAX)	0.236 "(6.0mm)	baik
8	DRILL HOLE DIAMETER (MIN)	0,010 "(0,25 mm)	baik
9	Untuk Mesin Drill FINISHED VIA DIAMETER (MIN)	0.008 "(0.2mm)	baik
10	LAPANGAN LAPISAN BASE COPPER THICKNESS (MIN)	1 / 2OZ (0.01778mm)	baik
11	LAPISAN LAPANGAN BASE COPPER THICKNESS (MAX)	1OZ (0.0355mm)	baik
12	INNER LAYER DIELECTRIC THICKNESS (MIN)	0,0127mm (1 / 2mil)	baik
13	INNER LAYER DIELECTRIC THICKNESS (MAX)	0.0254mm (1mil)	baik
14	BAHAN DASAR	PI (260 ℃ TG)	baik
15	TOLERANSI DIAMETER HOLE (PTH)	± 2mil (± 0,05 mm)	± 1,5mil
16	TOLERANSI DIAMETER HOLE (NPTH)	± 1mil (± 0.025mm)	± 1,5mil
17	TOLERANSI LINGKUNGAN HOLE (DIBANDINGKAN DENGAN DATA CAD)	± 3mil (± 0.076mm)	baik
18	PTH HOLE COPPER THICKNESS	≧ 0.5mil (≧ 0.0125mm)	baik
19	LAVER DESIGN LINE WIDTH / SPACE (MIN)	4mil / 4mil (0.1016mm / 0.1016mm) Multilayer 2.5mil / 2.5mil (0.0635mm / 0.06 35mm) Sisi ganda, lapisan tunggal 0.5OZ	baik
20	TOLERANCE SETELAH ETCHING	≦ ± 20% (umum)	± 10% untuk impedansi
21	IMAGE TO IMAGE TOLERANCE (MIN)	± 5mil (± 0.127mm) ± 4mil	± 3mil (0.076 mm)
22	IMAGE TO EDGE TOLERANCE (MIN)	± 4mil (± 0.1mm)	baik
23	LEGEND MASK REGISTARTION (MIN)	± 6mil (± 0.15mm)	baik
24	SOLDERMASK REGISTARTION (MIN)	± 6mil (± 0.15mm)	baik
25	SOLDERMASK THICKNESS (MIN)	10UM	baik
26	REFISTRASI CVL (MIN)	8mil (4mil)	baik
27	Tekanan CVLL dan kuantitas lem (MIN)	5.6mil (2.4mil)	baik
28	SOLDER TIN LEAD THICKNESS PADA FINGER ATAU PAD. (MAX) (MIN) DAN TOLEARANCE THICKNESS	(1.0mil) (0.1mil) ± 0.30mil	± 0.15mil
29	GOLD FINGER NICKEL THICKNESS (MAX)	200u "± 100u"	baik
30	SIKAP SOLDER PADA PADS (HAL) (MIN)	0.1mil	baik
31	NIKEL NIKEL UNTUK NIKEL ELEKTROLIK DAN INMERSION EMAS (MEASLRED AT THE MINTMUM POINT) (MAX)	200u "± 50u" / 1-4u "	baik
32	SIKAP SOLDER PADA PADS (HAL) (MAX)	1.2mil	baik
33	SOLDERTHICKNESS ON PADS (HAL) (MIN)	0.1mil	baik
34	TOLERANSI DIAMETER PUNCHING HOLE (MIN-MAX)	0.5-6.0mm ± 0.05mm	baik
35	TOLERANSI REMAJA ADHESIVE DAN STIFFER	± 0.20mm	± 0.10mil
36	PUNCHING DIE DIMENSION TOLERANCE (EDGE TO EDGE) (STEELDIE) Baja Die	± 4mil (± 0.1mm)	± 2mil
37	PUNCHING DIE DIMENSION TOLERANCE (HOLE TO EDGE) (STEELDIE) Steel Die	± 4mil (± 0.1mm)	± 2mil
38	PUNCHING DIE DIMENSION TOLERANCE (HOLE TO EDGE) (STEELDIE) memotong mati	± 8mil (± 0.2mm)	± 6mil

Sirkuit fleksibel dua sisi (FPC) terdiri dari bahan berpelindung dua sisi dengan lapisan atas dan bawah cover film (PI atau Green / Yellow Oil, Carbon Ink, dll.). Dua

Lapisan konduktif dengan lapisan isolasi antara, ditambah lapisan konver pada lapisan luar. Film sampul pra-routed untuk mengakses tembaga dari kedua sisi menggunakan dilapisi melalui

Lubang (PTH).
