pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | perakitan PCB elektronik,manufaktur PCBA |
---|

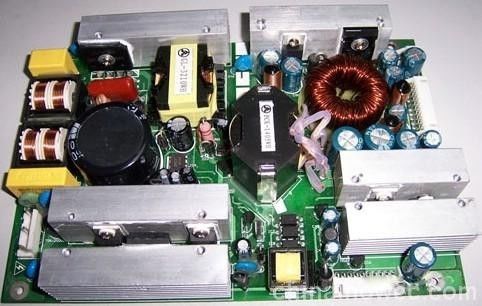

Custom Made GPS PCB Assembly Services, Double Sided PCB 6 Layer
Spesifikasi
1. Lokakarya standar tinggi untuk TPS, DIP, dan Perakitan memastikan kapasitas pengerjaan yang kuat.
2. Pengalaman yang melimpah dan kemampuan yang kuat dalam sumber material, manufaktur, uji dan manajemen mutu.
3. Produk dalam jenis bidang, seperti Power, peralatan komunikasi, sistem remote control, DVD mobil,
Navigasi GPS dan produk elektronik konsumen dll.
Kemampuan dan layanan PCB:
1. PCB satu sisi, dua sisi & multi-lapisan (sampai 30 lapisan)
2. Fleksibel PCB (sampai 10 lapisan)
3. Rigid-flex PCB (sampai 8 lapisan)
4. CEM-1, CEM-3 FR-4, FR-4 TG Tinggi, Polimida, Bahan berbasis aluminium.
5. HAL, HAL bebas timbal, Immersion Gold / Silver / Tin, Hard Gold, perawatan permukaan OSP.
6. Printed Circuit Boards adalah 94V0 compliant, dan mematuhi standar IPC610 Class 2 international PCB.
7. Kuantitas berkisar dari prototipe hingga volume produksi.
8. E-Test 100%
Majelis PCB layanan:
Majelis SMT
Pick atau Tempat Otomatis
Penempatan Komponen Kecil seperti 0201
Fine Pitch QEP - BGA
Inspeksi Optik Otomatis
Melalui lubang
Solder gelombang
Majelis Tangan dan solder
Bahan Sourcing
IC pre-programming / Burning on-line
Fungsi pengujian sesuai permintaan
Tes penuaan untuk papan LED dan Power
Unit perakitan lengkap (termasuk plastik, kotak logam, Coil, perakitan kabel dll)
Desain kemasan
Lapisan konformal
Lapisan pelapis dip-coating dan vertical spray tersedia. Melindungi lapisan dielektrik non-konduktif yang
diaplikasikan pada papan sirkuit tercetak untuk melindungi rakitan elektronik dari kerusakan akibat
kontaminasi, semprotan garam, kelembaban, jamur, debu dan korosi yang disebabkan oleh lingkungan yang keras atau ekstrim.
Saat dilapisi, itu jelas terlihat sebagai bahan yang jernih dan berkilau.
Kotak komplit
Solusi 'Box Build' lengkap termasuk pengelolaan material dari semua komponen, bagian elektromekanis,
plastik, casing dan bahan cetak & kemasan
Metode Pengujian
Pengujian AOI
Cek pasta solder
Cek komponen sampai 0201 "
Cek komponen yang hilang, offset, bagian yang salah, polaritas
Pemeriksaan X-Ray
X-Ray memberikan resolusi resolusi tinggi untuk:
· BGAs
Papan bender
Pengujian di Sirkuit
Pengujian di Sirkuit umumnya digunakan bersamaan dengan AOI yang meminimalkan cacat fungsional yang disebabkan oleh
masalah komponen
· Power-up Test
· Uji Fungsi Lanjutan
Pemrograman Perangkat Flash
· Pengujian fungsional
