pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | dua papan sirkuit sisi,sirkuit cetak desain papan |
---|

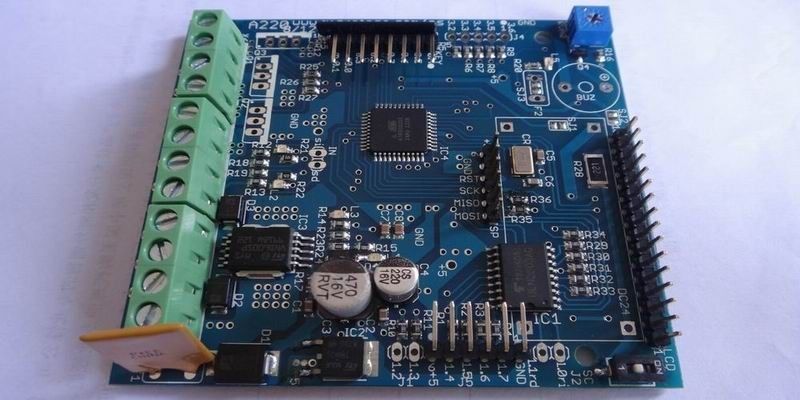

LED / LCD TV Dua Sisi PCB Dewan papan utama yang universal Melalui lubang
spesifikasi
1, No MOQ;Selamat Datang di Rigao Electronics. CO, Ltd.
- Kontrak Manufaktur
- Engineering Services
- PCB Desain & Majelis dan layanan copy
- Prototyping
- Pembelian Komponen
- Kabel dan Kawat Sidang
- Plastik dan Molds
- Cepat berbalik
1. Double-Sided bahan FR4 1 ons tembaga PCB papan
2. Hijau solder mask, Immersion emas
3. dengan harga kompetitif
Spesifikasi umum Kemampuan
Persyaratan Bahan:
Ukuran | Max.Finshed Ukuran | 20,9 "x24.4" (530mm x 620mm) |
Dewan Tebal | Standar | 0.004 "to0.16" ± 10% (0.1mmto4.0mm ± 10%) |
Min. | Single / Double-sided: 0,008 "± 0,004" (0.2mm ± 0.1mm) | |
4-lapisan: 0.01 "± 0,008" (0.4mm ± 0.1mm) | ||
8-layer: 0.01 "± 0,008" (0.4mm ± 0.1mm) | ||
Busur dan memutar | <7/1000 | |
Berat tembaga | Outer Cu berat badan | 0.5oz ~ 3.0oz |
Batin Cu wight | 0.5oz ~ 3.0oz | |
Bahan laminasi | FR-4, FR-1,, FR-2, CEM-1, CEM-3 |
Proses Persyaratan:
Topeng solder | Warna | hijau, hijau muda, putih, hitam, coklat tua, kuning, merah, biru |
Min. solder mask izin | 0,003 "(0.07mm) | |
Ketebalan | 0,0005 "-0,0007" (0.012mm-0.017mm) | |
silkscreen | Warna | Putih, hitam, kuning, merah, biru, hijau |
Min. Ukuran | 0,006 "(0.15mm) | |
permukaan Finish | HASL, HASL pb gratis, emas perendaman, perendaman perak, perendaman timah, OSP (Entek), S / G plating, ENEPIG, G / F plating, karbon |
Kontrol kualitas:
pengujian listrik | Terbang Probe Tester | Y |
Controlled Impedansi | Toleransi | ± 10% |
impedansi tester | Tektronix TDS8200 | |
Rute | End Mills Uji | ± 0,006 "(0.15mm) |
CNC Toleransi | ± 0.004 "(0.1mm) | |
V-Cut Kedalaman V-cut | FR-4 (1/3 + -0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2 + -0.1mm) | |
V-cut sudut V-CUT | 15 °, 18 °, 30 ° | |
V-CUT | line, lubang, V-bentuk |
Manufaktur Kemampuan untuk PCB Dewan
1). Jenis Bahan: CEM-3, FR-4, FR-4-TG170 / TG180, Halogen Gratis, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Permukaan Pengobatan: HASL, HASL bebas timah, HAL, Flash emas, emas perendaman, OSP, Gold Finger
Palting, Selektif tebal pelapisan emas, perak perendaman, pencelupan timah, Carbon tinta, topeng peelable
3). Solder mask warna: Hijau / MATT Hijau / Biru / Yello / Putih / Hitam / Merah
4). Ukuran papan: 650mm * 1000mm
5). Dewan lapisan: 1L-26L
6). Ketebalan papan: 0.2mm ke 6,0
7). Ketebalan tembaga selesai: 0,5 OZ ke 6 OZ
8). Min. Ukuran dibor lubang: 3mil (0.075mm)
9). Min. Lebar baris / garis spasi: 3mil / 3mil
10). Ketebalan tembaga di lubang:> 20um
11). Dewan toleransi ketebalan: ± 10%
12). Garis toleransi: Routing: ± 0.1mm, Punching: ± 0.1mm
13). Toleransi lubang: PTH: ± 0.076mm, NPTH: ± 0.05mm
14). toleransi kontrol impedansi: ± 10%
15). Warp dan Twist: <0,75%
16). Diuji oleh: Flying-Probe Tester, Jadwal tester, Inspeksi Visual
17). Persyaratan khusus: Dikuburkan dan buta vias, kontrol impedansi, tebal Cu PCB, selektivitas plating emas 30 Mikroinci
18). Profiling: Punching, Routing, V-CUT, Beveling
19). Sertifikat: UL, ISO 9001, ISO14001, ROHS
20). Kami memiliki sistem manajemen kualitas suara, Pastikan kualitas dari semua produk
Manufaktur presisi tinggi
Prinsip kami sederhana, "Undang-Undang dengan hati, membuat yang terbaik."
Kekuatan kami berbeda, "Tahun pengalaman di PCB dan PCBA lapangan"
Tujuan kami adalah dicapai, "Untuk menjadi pemasok paling dapat diandalkan dari PCB dan PCBA."
Orientasi kami adalah jelas, "Fokus pada prototipe dan rendah untuk volume bisnis menengah
