Ganda PCB Sided

  • Presisi tinggi Ganda PCB Sided pemasok
  • Presisi tinggi Ganda PCB Sided pemasok

pengantar


Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan


Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

Kaku High Power LED Panel Aluminium PCB Basis sisi Single / Double PCB Sided

Rigid High Power LED Panel Board Aluminum PCB Base Single side / Double Sided PCB
Rigid High Power LED Panel Board Aluminum PCB Base Single side / Double Sided PCB Rigid High Power LED Panel Board Aluminum PCB Base Single side / Double Sided PCB

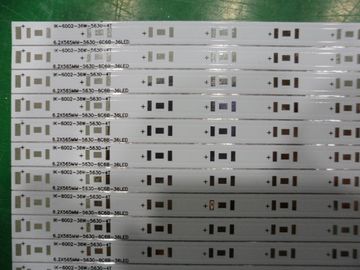

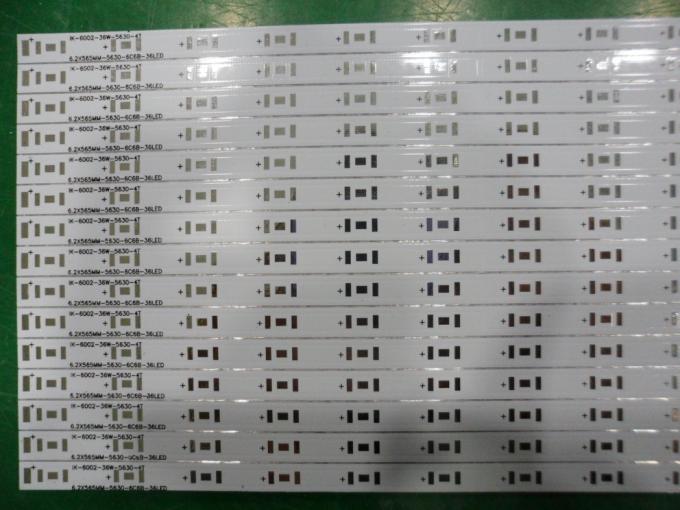

Gambar besar :  Kaku High Power LED Panel Aluminium PCB Basis sisi Single / Double PCB Sided

Detail produk:

Place of Origin: China
Nama merek: JHD PCB
Sertifikasi: UL,RoHs,SGS,ISO9001-2008
Model Number: JHD-PP-6383

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1000pcs
Harga: US$0.1-US$4.99
Packaging Details: Vacuum in Carton
Delivery Time: 7-10 days
Payment Terms: T/T, Western Union
Supply Ability: 30000 square meters per month
Detil Deskripsi produk
Menyoroti:

PCB memimpin papan

,

single layer PCB

Kaku High Power LED Panel Aluminium PCB Basis sisi Single / Double PCB Sided

Profesional PCB Manufaktur

Bahan dasar: Aluminium

Lapisan: 1 lapisan

Dewan Tebal: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm

Dewan Dimensi: Diameter 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (dapat disesuaikan)

lapisan tembaga: 1oz / 2oz / 3oz

Solder Mask: Putih / Hitam / Biru / Merah

Silkscreen: Hitam

Permukaan akhir: LF HAL / HAL / OSP / Gold perendaman / Perak plating

Outline Profil: CNC Routing / V-Cut / Punching

Semua parameter dapat disesuaikan!

Mengapa kami?
Kualitas
UL kami (E465880) / standar RoHS memastikan rakitan kualitas dari awal sampai akhir. Apakah itu produk kustom sederhana atau kompleks produksi turnkey run, JHD PCB akan mematuhi standar kualitas tertinggi.
Mampu
JHD PCB menawarkan terbaru dalam kemampuan perakitan dan kualifikasi mengasuransikan kualitas yang dibangun ke dalam setiap produk yang kami hasilkan.

Pengalaman
Ketika datang ke membangun Anda Anda ingin pasangan Anda dapat bergantung pada. Tim manajemen kami memiliki lebih dari 8years pengetahuan industri gabungan. Tim teknik kami memiliki lebih dari 5 tahun pengalaman.

Melindungi kepentingan Anda
Melindungi Kekayaan Intelektual Anda adalah salah satu pekerjaan! Staf kami profesional terlatih semua bekerja di bawah kontrak kerahasiaan yang ketat dan mengobati dokumentasi penting Anda karena mereka akan mereka sendiri.

keluwesan
JHD PCB membanggakan diri pada kemampuan kita untuk program tailor khusus di seluruh kebutuhan pelanggan kami. JHD PCB membutuhkan waktu untuk mendengarkan kebutuhan bisnis yang unik Anda dan kemudian berangkat untuk mengungguli mereka.

timbal Waktu

Sampel: 3-4 hari

Produksi massal: 7-15 hari (tergantung pada kuantitas)

Syarat pembayaran

T / T, Western Union

Packing dan Pengiriman

paket vakum dalam karton

pabrik Kemampuan

Barang

manufaktur Kemampuan

Pengobatan permukaan

OSP
Perendaman Emas Immersion Perak Immersion Tin Memimpin Gratis HAL Plating Perak

Lapisan PCB Jenis

satu sisi, sisi ganda

Max. Ukuran Panel kerja

1500mm * 600mm

Min. Ukuran Panel kerja

4mm * 4mm

AL Substrat Tebal

0.3mm-4mm

Min. lebar konduktor

0.15mm

Min. konduktor spasi

0.15mm

Min. Ukuran lubang pengeboran

0.2mm

Piring Toleransi Tebal

± 0.1mm

Selesai Toleransi Panel

± 0.1mm

V-CUT Penyelarasan

± 0.1mm

Lubang Dia Toleransi

± 0.05mm

Lubang Posisi Toleransi

0.076mm ±

Selesai Copper Tebal

35um-105um (1oz-6oz)

Etsa bawah Cut

> / = 2,0

PTH & Panel Plating Keseragaman

> 90%

Eing / Flash Emas Tebal

1-5u ''

Solder Masker Tebal

15um-35um

Min. Solder Masker Bridge

0.076mm (3mil)

Sablon

Putih / hitam (tergantung pada kebutuhan Anda)

Konduktivitas termal

1.0 ~ 20W / MK

menahan Tegangan

AC 2000V, DC 1500 ~ 4000V

Sekilas JHD PCB Perusahaan

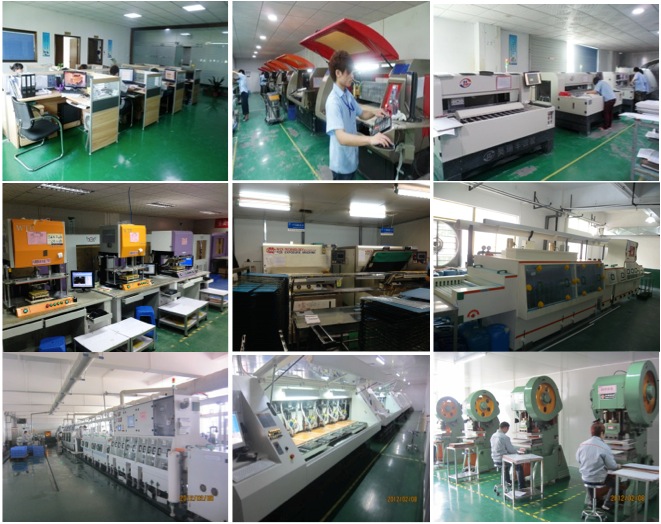

Lini produksi

JHD PCB dalam profesional pencahayaan adil

Tips Beli

Sebuah. Jika Anda ingin membeli PCB kami, Anda harus menyediakan file Gerber formal atau file * .pcb atau sesuatu seperti itu.
b. Jika Anda ingin membeli oleh jumlah besar, silahkan bertanya Mr.Hank.
c. Jika Anda ingin membeli PCBA, Anda harus menyediakan file Gerber, file * .pcb, daftar BOM dll
d. Jika Anda ingin mereproduksi beberapa papan PCB exsited untuk Anda, silahkan terlebih dahulu memberikan gambar yang sangat jelas, maka jika Anda puas dengan kutipan perkiraan kami, kemudian kirimkan hal yang nyata, sehingga kita bisa mengkloning untuk Anda.
e. Jika tidak ada di atas dapat membantu Anda, silahkan hubungi kami langsung oleh Skype, QQ atau Email. Kami sangat senang untuk menjawab pertanyaan Anda bertanya, kepuasan Anda adalah tujuan akhir kami.

JHD PCB ingin menjadi mitra terpercaya Anda dalam waktu dekat!
