pengantar
Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam
Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.
Keuntungan
Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.
Desain Langkah ganda Circuit Board
1. Siapkan skema sirkuit
2. Buat file baru dan dimuat perpustakaan paket komponen PCB
3, perencanaan papan
4, ke dalam tabel jaringan dan komponen
5, komponen tata letak otomatis
6, penyesuaian tata letak
7, analisis kepadatan jaringan
8, aturan kabel set
9, routing otomatis
10, manual menyesuaikan kabel
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Cahaya Tinggi: | papan sirkuit custom made,dua sisi papan sirkuit cetak |
---|

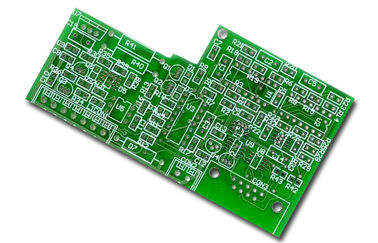

FR4 Double sided papan sirkuit Prototipe PCB HASL selesai, 1oz Tembaga
> Nama Merek: East PCB
> Bahan: FR4
> Layer Count: 2 lapisan
> Tebal Board: 1.6 mm
> Tebal Tembaga: 1oz
> Finish Permukaan: HASL
> Masker Solder: Hijau (atas & bot)
> Silkscreen: layar putih (atas & bot)
> Min bor / pad: 0.3mm / 0.5mm
> Lain:
> Sertifikasi: UL, RoHS, ISO9001,
ISO14001, TS16949
Operator PCB
> Biaya perkakas dikenakan hanya sekali, ketika repeat order, itu adalah GRATIS!
> Semua solder mask termasuk Putih, Kuning, Merah dll adalah GRATIS!
> HASL (Lead Gratis) Permukaan Finish adalah GRATIS!
> E-pengujian adalah GRATIS!
> Dukungan teknis GRATIS!> Gerber file dari topeng pasta (Stencil) adalah GRATIS!
> Harga yang sangat kompetitif sekali Volume produksi PCB datang!
> Diskon tarif yang lebih baik dari DHL dapat menghemat biaya pengiriman lebih banyak!
> Berkualitas tinggi PCB produk dalam rangka untuk membawa tentang penghematan biaya nyata dan signifikan!
Sekarang adalah waktu untuk mencari tahu.
Sekarang papan PCB terbaik dan Harga dari Timur PCB.
> Prototip PCB membangun, mengurangi biaya prototyping Anda dengan kutipan besar kami.
> Siap produksi, tanpa biaya berulang perkakas.
> Lead time lebih cepat, layanan terbaik.
> Wrote sekarang, dapatkan harga lebih murah
Misi kita
> Lakukan yang terbaik dan paling dapat diandalkan PCB Manufacturing Perusahaan.
> Harga yang sangat kompetitif dengan produk-produk PCB berkualitas tinggi.
> Jauhkan semua biaya untuk min dan manfaat pelanggan kami max!
> Jadilah Anda PCB Pemasok Cina, Jadilah FRIEND China Anda.
