Ganda PCB Sided

pengantar

Dua sisi sarana papan sirkuit memiliki tembaga dua sisi, dan lubang metallized, yaitu tembaga dua sisi, dan tembaga lubang di dalam

Kedua belah pihak memiliki kabel papan ganda, tetapi untuk menggunakan kawat di kedua sisi. Kedua belah pihak harus dalam ruangan dengan sambungan listrik yang sesuai. "Jembatan" antara sirkuit yang disebut ini vias. Panduan lubang di PCB, logam diisi atau dilapisi dengan lubang, yang dapat dihubungkan ke konduktor di kedua sisi. Karena daerah dual-panel dua kali lebih besar daripada panel tunggal, panel ganda untuk memecahkan kabel panel-tunggal terhuyung-huyung karena kesulitan (dapat berubah ke sisi lain dari lubang), itu lebih cocok untuk digunakan di lebih kompleks daripada tunggal -Panel sirkuit.

Keuntungan

Dibandingkan dengan single-board: kabel yang mudah, sederhana, kabel padat karya yang lebih kecil, panjang garis lebih pendek.

Desain Langkah ganda Circuit Board

1. Siapkan skema sirkuit

2. Buat file baru dan dimuat perpustakaan paket komponen PCB

3, perencanaan papan

4, ke dalam tabel jaringan dan komponen

5, komponen tata letak otomatis

6, penyesuaian tata letak

7, analisis kepadatan jaringan

8, aturan kabel set

9, routing otomatis

10, manual menyesuaikan kabel

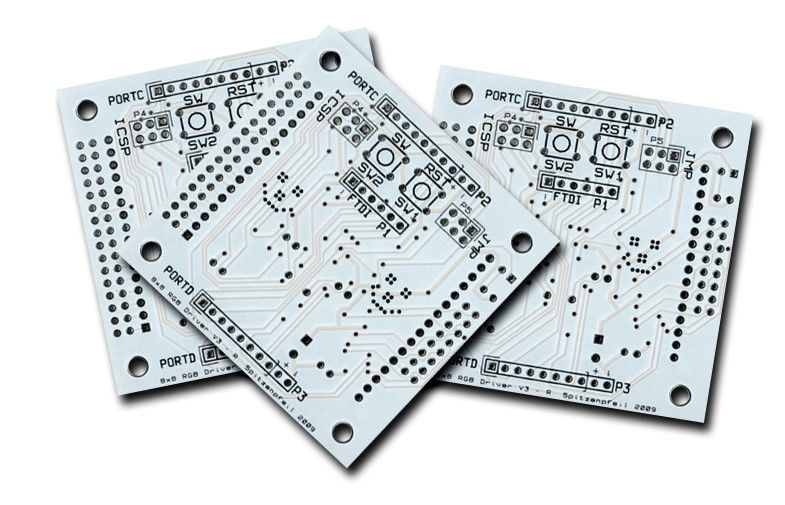

OEM Double Sided PCB papan hitam layar FR4 1,6 mm White topeng Solder

Gambar besar : OEM Double Sided PCB papan hitam layar FR4 1,6 mm White topeng Solder

Detail produk:

Place of Origin:	China
Nama merek:	EastPCB
Sertifikasi:	UL,RoHS,ISO9001,ISO14001,TS16949

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1 pcs
Harga:	By size, technology and quantity
Packaging Details:	Vacuum sealed package
Delivery Time:	3-6 days
Payment Terms:	PayPal / Western Union / Credit card / Bank
Shipping Way:	By Air , DHL / FedEx / UPS / TNT

Kontak

Detil Deskripsi produk

Menyoroti:

cepat turn PCB prototipe

custom made papan sirkuit

Double Sided PCB Prototype, PCB Dewan Prototyping, Volume rendah PCB Dewan

> Nama Merek: East PCB

> Bahan: FR4

> Layer Count: 2 lapisan

> Tebal Board: 1.6 mm

> Tebal Tembaga: 1oz

> Finish Permukaan: Immersion Emas

> Solder Mask: Putih (atas & bot)

> Silkscreen: Layar Hitam (atas & bot)

> Min bor / pad: 0.3mm / 0.5mm

> Lain:

> Sertifikasi: UL, RoHS, ISO9001,

ISO14001, TS16949

Operator PCB

> Biaya perkakas dikenakan hanya sekali, ketika repeat order, itu adalah GRATIS!

> Semua solder mask termasuk Putih, Kuning, Merah dll adalah GRATIS!

> HASL (Lead Gratis) Permukaan Finish adalah GRATIS!

> E-pengujian adalah GRATIS!

> Dukungan teknis GRATIS!> Gerber file dari topeng pasta (Stencil) adalah GRATIS!

> Harga yang sangat kompetitif sekali Volume produksi PCB datang!

> Diskon tarif yang lebih baik dari DHL dapat menghemat biaya pengiriman lebih banyak!

> Berkualitas tinggi PCB produk dalam rangka untuk membawa tentang penghematan biaya nyata dan signifikan!

Sekarang adalah waktu untuk mencari tahu.

Sekarang papan PCB terbaik dan Harga dari Timur PCB.

> Prototip PCB membangun, mengurangi biaya prototyping Anda dengan kutipan besar kami.

> Siap produksi, tanpa biaya berulang perkakas.

> Lead time lebih cepat, layanan terbaik.

> Wrote sekarang, dapatkan harga lebih murah

Cara mendapatkan PCB dari EastPCB:

PCB Manufaktur adalah proses yang panjang dan kompleks. East PCB membuatnya begitu mudah:

1, Isi on line atau Email, Attached file desain (file Gerber, bor dan file readme dalam format zip) dan permintaan kutipan Anda.

2, Dalam 8 jam, Anda akan menerima kutipan rinci dan tepat yang mencakup informasi PCB dan harga PCB. Jika Anda menarik dengan kutipan, Anda dapat mengirim Purchase Order atau Email memberitahu kami.

3, Kami akan meninjau file desain Anda dan memulai pekerjaan Anda setelah mendapatkan pembayaran Anda.

kemudian, semua yang perlu Anda lakukan adalah menunggu pengiriman orang dering pintu Anda.

4, Anda dapat pembayaran dengan PayPal, Guru, Visa atau Western Union.

pls pembayaran dengan Bank jika Anda pergi ke pertengahan atau besar order.

5, DHL, FedEx, UPS, TNT adalah mitra pengiriman kami, biasanya hanya 1-2 hari ke Amerika Serikat, Kanada, Australia, 2-3 hari ke Prancis, Inggris, Italia dll Eropa negara.
