pengantar
Kaku fleksibel papan sirkuit tercetak adalah papan menggunakan kombinasi teknologi papan fleksibel dan kaku dalam sebuah aplikasi. Kebanyakan papan fleksibel kaku terdiri dari beberapa lapisan sirkuit substrat yang fleksibel yang melekat pada satu atau lebih kaku papan eksternal dan / atau internal, tergantung pada desain aplikasi. Substrat fleksibel dirancang untuk berada dalam keadaan konstan fleksibel dan biasanya dibentuk menjadi kurva tertekuk selama manufaktur atau instalasi.
Desain fleksibel kaku lebih menantang daripada desain lingkungan papan kaku khas, seperti papan ini dirancang dalam ruang 3D, yang juga menawarkan efisiensi ruang yang lebih besar. Dengan mampu merancang dalam tiga dimensi yang kaku desainer fleksibel dapat memutar, melipat dan menggulung substrat papan fleksibel untuk mencapai bentuk yang diinginkan untuk paket aplikasi akhir ini.
Jenis bahan
FR-4, CEM-1, CEM-3, IMS, TG Tinggi, High Frequency, Halogen Gratis, dasar Aluminium, logam dasar inti
Pengobatan permukaan
HASL (LF), Flash emas, ENIG, OSP (lead free kompatibel), tinta karbon,
Peelable S / M, Immersion Ag / Tin, Gold jari plating, ENIG + Emas jari
Proses produksi
Apakah memproduksi prototipe atau produksi fleksibel kaku jumlah yang membutuhkan skala besar fabrikasi kaku fleksibel PCB dan perakitan PCB, teknologi ini terbukti baik dan dapat diandalkan. Bagian PCB fleksibel sangat baik dalam mengatasi ruang dan berat masalah dengan derajat tata ruang kebebasan.
Pertimbangan cermat solusi flex-kaku dan penilaian yang tepat dari pilihan yang tersedia pada tahap awal dalam tahap desain PCB fleksibel kaku akan kembali manfaat yang signifikan. Hal ini penting kaku fleksibel PCB FABRICATOR terlibat pada awal proses desain untuk memastikan desain dan bagian fab keduanya dalam koordinasi dan mempertimbangkan variasi produk akhir.
Tahap manufaktur fleksibel kaku juga lebih kompleks dan memakan dari fabrikasi papan kaku waktu. Semua komponen fleksibel perakitan fleksibel kaku memiliki sama sekali berbeda penanganan, etsa dan solder proses dari yang kaku papan FR4.
Aplikasi
LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, listrik, mobil dan high-end elektronik konsumen, ect.a
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Menyoroti: | Kaku PCB Board,papan sirkuit elektronik |
---|
Tempat asal: | Cina (Daratan) | Nama merk: | OEM | Nomor model: | pcba |
Bahan dasar: | FR-4 | Tebal tembaga: | 0.5oz-11oz | Dewan Tebal: | 0.8-3mm |
Min. Ukuran lubang: | 0.2mm | Min. Baris Lebar: | 0.1mm | Min. Spasi baris: | 0.1mm |
Permukaan Finishing: | Perendaman emas, timah kimia, HASL | solder mask warna: | Hijau, hitam, putih, merah, biru, kuning | Inner packing: | Vakum kemasan, tas plastik |
Luar kemasan: | karton standar paking | Toleransi lubang: | PTH: 0,075 NPTH: 0.05 |

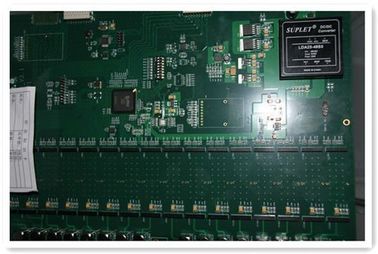

Papan PCB:
1Low Volume Tinggi Mix
Kualitas 2Reliable dan layanan Agile
Harga 3Competitive pcba
4electronic pcba oem Services
Tersedia layanan:
1.Research dan memproduksi produk elektronik
2. Layanan produksi PCB.
3. layanan perakitan PCB. Tersedia di SMT, BGA, DIP.
4. kualitas tinggi dipimpin lampu menuju hight-end markets.Available lampu terang dan panel highbay
Layanan pembelian 5. Komponen Elektronik
Satu-stop majelis pcb layanan, Kami dapat menawarkan 1 sampai 12 layer PCB fabrikasi, desain PCB, layout PCB, manufaktur PCB, PCB Majelis, komponen sourcing, PCBA Fungsi Test, solusi desain.
PCBA assmebly / Satu-stop shop Kontrak Manufaktur
Barang | pembuatan Kemampuan |
Bahan | FR-4 / Hi Tg FR-4 / Lead Bahan gratis (RoHS Compliant) / CEM-3, Aluminium, Logam berdasarkan |
Lapisan No. | 1-16 |
Ketebalan Dewan selesai | 0,2 mm-3.8mm '(8 mil-150 mil) |
| |
Dewan Toleransi Tebal | ± 10% |
ketebalan Cooper | 0,5 OZ-11oz (18 um-385 um) |
Tembaga Plating Lubang | 18-40 um |
impedansi Kontrol | ± 10% |
Warp & Putar | 0.70% |
peelable | 0,012 "(0.3mm) -0,02 '(0.5mm) |
gambar | |
Min Jejak Lebar (a) | 0.1mm (4 mil) |
Min Ruang Lebar (b) | 0.1mm (4 mil) |
Min annular Cincin | 0.1mm (4 mil) |
SMD pitch (a) | 0,2 mm (8 mil) |
BGA pitch (b) | 0,2 mm (8 mil) |
|
|
Topeng solder | |
Min Solder Masker Dam (a) | 0,0635 mm (2.5mil) |
Soldermask Jarak (b) | 0.1mm (4 mil) |
Min SMT Pad spasi (c) | 0.1mm (4 mil) |
Solder Masker Tebal | 0,0007 "(0.018mm) |
lubang | |
Ukuran Min Hole (CNC) | 0,2 mm (8 mil) |
Ukuran Min Pukulan Lubang | 0,9 mm (35 mil) |
Lubang Ukuran Tol (+/-) | PTH: ± 0.075mm; NPTH: ± 0.05mm |
Lubang Posisi Tol | 0.075mm ± |
plating | |
HASL | 2.5um |
Memimpin HASL gratis | 2.5um |
Immersion Emas | Nikel 3-7um Au: 1-5u '' |
OSP | 0.2-0.5um |
Garis besar | |
Panel Outline Tol (+/-) | CNC: ± 0.125mm, Punching: ± 0.15mm |
beveling | 30 ° 45 ° |
Jari sudut emas | 15 ° 30 ° 45 ° 60 ° |
Lead time prototipe:
1. 10-15days, dengan pelanggan selesai informasi teknis.
2. 12-18days, dengan pelanggan sampel
3. 20-25days, dengan permintaan pelanggan dan desain baru kami
Masa produksi: 15-20days (5 hari lagi untuk pesanan percobaan)
